接线不合理引起的交流声

晶体管扩音机频响较宽，增益较高，业余制作时如果处理不当极易引起交流哼声。引起交流哼声的原因很多，本文仅分析一下由于接线不合理引起的交流声，并谈及一些抑制方法。

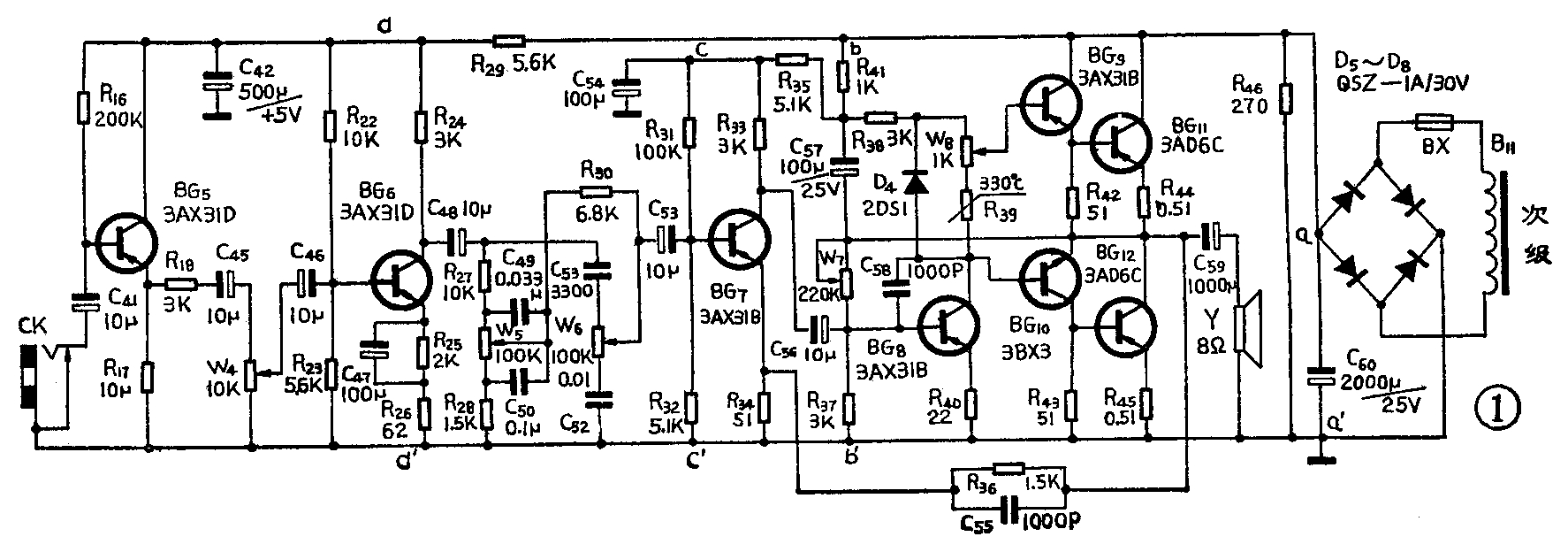

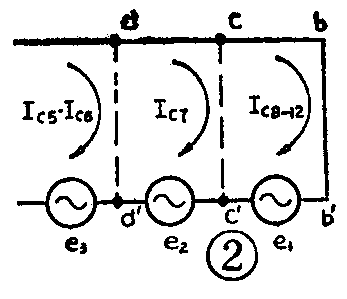

为了便于分析，我们以图1（春雷3T4半导体收音机低放电路）为例，将电路中电源滤波电容C\(_{6}\)0等处分别用aa＇、bb＇、cc＇、dd＇表示。由于各段电源均有一定的内阻，当信号电流流过时会在上面产生一个电压降；同样，电源交流纹波电流流过时，也会产生一个电压降。这两个电压降就是交流声的干扰源。若用el、e\(_{2}\)、e3分别表示aa＇至dd＇之间各段的电位差，则交流声干扰源可简化成图2。干扰电位差e\(_{1}\)、e2、e\(_{3}\)的高低取决于信号电流的强弱和电源内阻的大小。我们先假设各段的电源内阻相同，由于主放大器的电流IC8～I\(_{C12}\)远远大于输入级的电流IC5，所以I\(_{C8}\)～IC12产生的干扰源e\(_{1}\)远远大于IC5产生的干扰源e\(_{3}\)。我们又知道，在同样输出功率条件下，激励主放大器所需的信号电手约为200mV～1V之间，而输入级所需的信号电平仅为20～100mV，有些输入级甚至只需1～3mV即可。显然，输入级工作在低电平，不易干扰电路其它部分，但容易被其它部分干扰；主放大器工作在高电平，不易被干扰，但容易干扰电路其它部分。

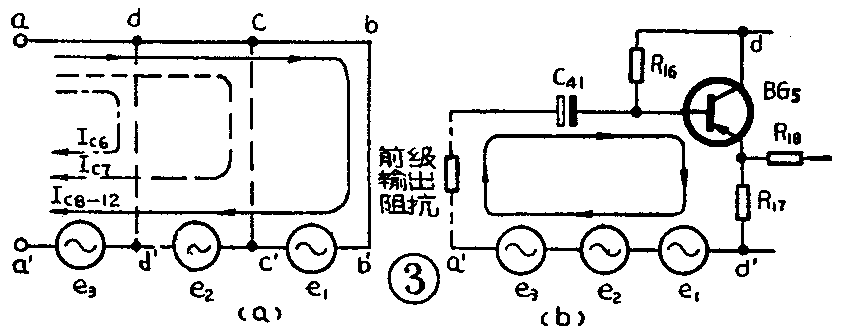

通过上面分析可以看出，在设计、布置电源走线时，必须注意要合理，否则就会引起交流声。图3a是一种错误的电源走线简化图，这个图的不合理处是电源aa＇端与dd＇端直接相连。此时，电流I\(_{C6}\)～IC12都流过a＇d＇段，因此在a＇d＇段的电阻上要产生电压降，这个电压降中包括前面讲过的e\(_{1}\)、e2、e\(_{3}\)、三种信号。从图3b可看出，上述三个信号均通过BG5前面一级的输出阻抗、C\(_{41}\)、R17加到BG\(_{5}\)输入端，如果是正反馈，且满足幅度条件，电路就会产生自激，从喇叭端可表现为严重的交流声和噪声。

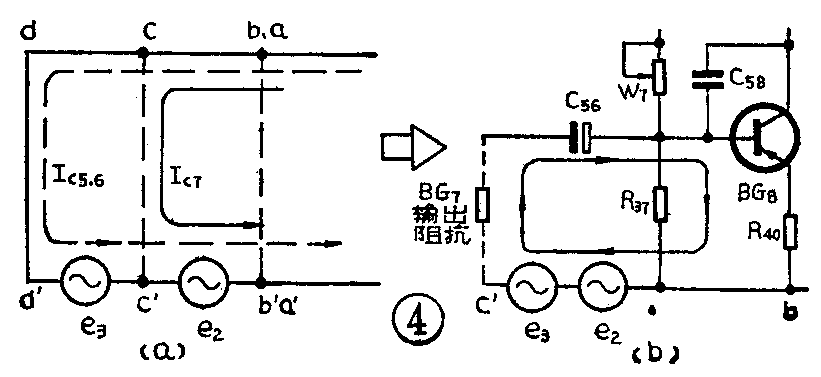

图4a是一种正确的走线方式简化图。它的特点是主放大器（高电平）电源bb＇端直接与电源aa＇端相连。此时仅在b＇c＇段才包含有e\(_{2}\)、e3两种信号。从图4（b）可看出，两种信号通过BG\(_{7}\)的输出阻抗、C56、R\(_{4}\)0加到BG3输入端。由于I\(_{C5}\)、IC6、I\(_{C7}\)很小，仅有几个毫安，所以它们形成的干扰源e3、e\(_{2}\)的幅度也很小，加以主放大器的增益不很高，所以交流声干扰不大。

在弄清了由于接线错误造成交流声的原因后，实际制作时就可以采用如下一些措施来避免交流声。

1．在安排有关布线时，应严防机器输出信号通过金属底板反馈到机器输入端。如果机器电源负端接地，则用作电源滤波的大电解电容器的外壳和拾音器插孔CK的外壳不能直接装在金属底板上。正确的接法是将它们与底板绝缘起来，然后用单芯话筒线（或屏蔽线外皮加上塑料套管）将CK外皮与C\(_{6}\)0接地端相连，构成信号通路。主放大器BG11的集电极及电阻R\(_{45}\)一端与滤波电容器C60相接时，其接线要短、粗，以尽量减小引线电阻。应选择电源滤波电容器的接地端作为公共接地端，扬声器接地端及底板均集中焊接在这一点上。采用这种办法后交流哼会降到最小。

2．在印刷线路板上，退耦电容器的接地端应靠近高电平的地线，否则也容易出现输出信号耦会到输入端的现象，使放大器工作不稳定。有些机器，由于受原印刷线路板定线限制，退耦电容接地点离高电平地线端较远，可在低电平地端与高电平地端加一条短接导线，使低电平地端靠近高电平地端，效果会显著变好。

3．在图1电路中，适当加大R\(_{34}\)、R40的阻值，或减小R\(_{36}\)阻值，可增大电路负反馈量，降低主放大器增益，从而可使主放大器受交流声的干扰较小。另外，交流声与主放大器的静态电流大小有关，它随静态电流的减小而减小。这是因为BG11、BG\(_{12}\)趋向截止状态时，对小信号的放大量较小，所以交流声可以减弱。但静态电流小时，交越失真会增大，因此采用这种办法时，应以失真不明显加大为前提。(韩任之)
