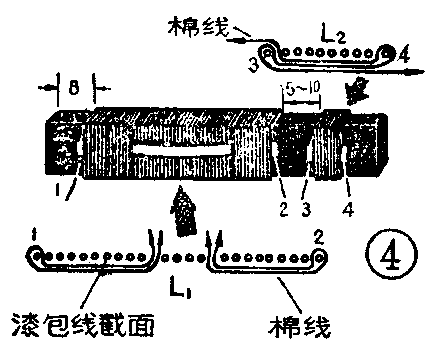

4．绕制磁性天线。①准备好φ0.07×7的纱包线3米，或者找φ0.21漆包线3米。另找长为50毫米的棉线4条或找宽为5毫米、长为50毫米的牛皮纸条4张。②在磁棒上包上两层牛皮纸并用胶粘好，做成纸筒。注意牛皮纸不要包得太松也不要和磁棒粘死，此纸筒应能在磁棒上滑动。③先绕L\(_{1}\)80圈，起头线端“1”离磁棒端头约8毫米。将棉线或纸片夹住漆包线端1贴放在磁棒上，然后绕线圈压住纸片或棉线，使漆包线不会松脱，如图4。L1线圈绕到还剩10圈左右，将纸片或线提前放好，绕上漆包线压住，绕到最后一圈将引线穿过纸片或线夹缝，再将线或纸片抽紧，就将线头压住了。L\(_{2}\)的3端和4端可以利用一片纸片（或一条线）按图4所示抽紧。最后将纸片粘紧防止松脱。绕好后，将漆包线4个端头刮去漆皮约2～3毫米，然后上好锡，并用欧姆表检查是否通路。
5．元件刮头挂锡。用小刀轻轻刮去元件引线上的氧化层，涂上松香焊剂。待烙铁温度升高，能熔化焊锡后，将元件接线放在熔化的焊锡之中浸泡几秒钟，挂上锡，如挂锡太多，可用烙铁沾点松香把接线上的焊锡吸引去。为了减少热量传入元件内部，可用镊子夹住元件接线帮助散热。元件挂锡之后要用欧姆表检测一下性能是否还完好。
6.判断二极管正、负极，三极管E、B、C极。一般二极管外壳上标有二极管符号，可从符号上判别。还有二极管上标上红点表示正极。如是玻璃壳透明的外壳，看到触针一端是正极。另外可用万用表电阻档测正、反向电阻加以判别。当测出二极管的正向电阻时，负表笔所接管脚为正极。

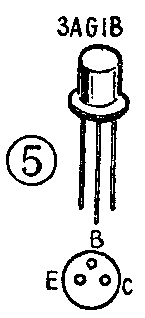

3AG1B三极管管脚排列见图5。不同型号三极管管脚排列不同，使用前最好用万用表判别一下，关于具体判别管脚方法不在此叙述。
7．焊接。如底板采用三合板时，先将元件引线穿过三合板，然后将元件引线按布线的方向弯曲，在引线根部焊上一小锡珠，如果接线不够长，可另找一段硬导线或漆包线接上。先把R\(_{1}\)、R2、D\(_{1}\)、D2，C\(_{2}\)、C3、GZL和BG都插好，并将引线弯曲好，按图2所示焊接好。这时只留下L\(_{1}\)、L2和耳机没有接上，所以基极回路和集电极回路还处在断路状态，这时用万用表电阻档测试电路上各元件的电阻值，可以判断各元件是否正常。最后才焊上L\(_{1}\)、L2和耳机。
调试方法
第一步调整静止工作点。接上电池后，用电压表测量晶体管的集电极和地之间的电压，调节R\(_{2}\)\(^{*}\)，观察电压表指示是否变化，如有变化表示正常。最后调到等于电池电压的一半左右。这样静止工作点就算调好了。
如果集电极电压和电池电压相同，表示没有集电极电流，那就是基极回路或集电极回路有断路故障。可以将正表笔接电源正极，负表笔沿着上述两个回路测量各点电压。基极回路：E极→D\(_{1}\)（②点）→D2（③点）→L\(_{2}\)（④点）→B极。对应的电压0V→0.1V→-0.2 V→－0.2V→-0.2V。集电极回路：E极（①点）→C极（⑤点）→GZL（⑥点）→耳机（⑦点）→电源负极。对应的电压0V→-0.6V～－0.9→－0.6V～－0.9→－1.5V。我们可以根据耳机的直流电阻和电压降用欧姆定律计算出集电极电流。通常要求集电极电流在1毫安以上。如果耳机电阻是2000欧，电池电压就要选择3伏，否则晶体管很容易处于饱和状态而不能放大了。
如果集电极电压只有0.2伏左右，而且调节R\(_{2}\)也无变化，这原因可能是D1或D\(_{2}\)的极性接错，晶体管管脚接错或晶体管穿透电流太大等造成的。
如果没有万用表，可以利用接通耳机瞬时，听到“喀啦”声的大小来判断静止工作点是否正常。将R\(_{2}\)调大，集电极电流变小，接通耳机，“喀喇”声也小，将R2调小，集电极电流变大，声也大。但是R\(_{2}\)继续减小，集电极电流继续增大到一定程度后就会使晶体管进入饱和状态，这时从基极注入人体感应的交流信号，耳机里也听不到交流声，应把R2适当调回一点。
第二步用信号注入法调整。
利用电烙铁感应的交流信号去碰触B极，耳机里应有交流声。拨动可变电容器C\(_{1}\)，并转动磁棒天线的接收位置，应能收到信号较强的电台信号。
如果虽有交流声，但还是收不到台，可能原因是调谐电路不工作，有虚焊或短路现象。如C\(_{3}\)断路，虽然BG1能放大，但无检波，也收不到电台信号。可用一个与C\(_{3}\)相近的电容并接在C3的位置上检查是否有断路。如果C\(_{2}\)断路此收音机的灵敏度要下降。
第三步，调整再生。

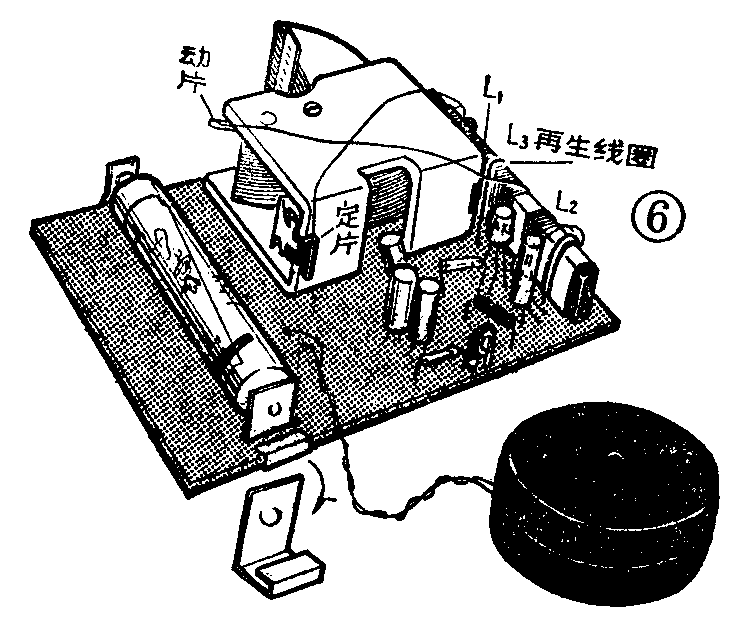

如果收到电台信号后，发现有窜台现象，即听到一个电台广播声，同时又夹入另一个电台的广播声。这时适当调节再生，会有所改善。只要在集电极上焊上一截粗一些的漆包线，并让它靠近磁棒线圈（绕上半圈），这就是再生线圈L\(_{3}\)。当可变电容器动片大部分旋出找到一个电台，耳机里会有啸叫声。但是如果再生过强，也会无声。此外，高扼圈如果太靠近磁棒，也会引起再生过强，甚至无声。调节再生线圈位置，即离磁棒远一些或增减漆包线长度，使啸叫将要叫又没有叫为止。
第四步调节天线线圈的位置。
改变线圈L\(_{1}\)的位置，可以使电台的分布位置发生变动。L1越靠近磁棒中间，电感量增大，C\(_{1}\)就要适当旋出，电台的位置向高端移动。反之，就要向低端移动。
L\(_{2}\)与L1之间的距离对于耦合信号的强弱有关，靠得越近，信号越强，但会出现窜台现象。为了提高选择性，可以适当将L\(_{1}\)和L2之间的距离拉开，但也不要超过10毫米。(王昌辉)
