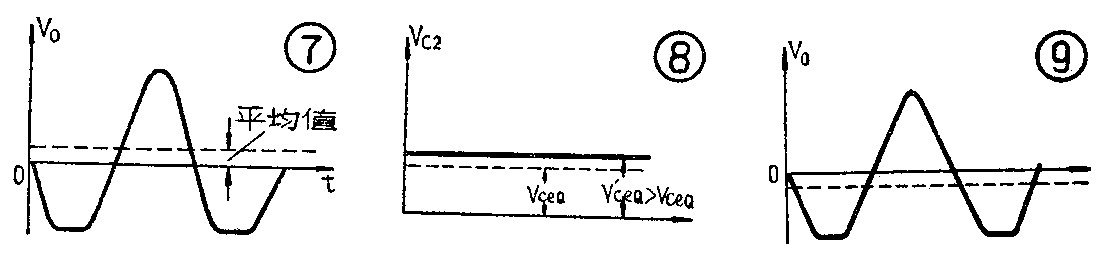

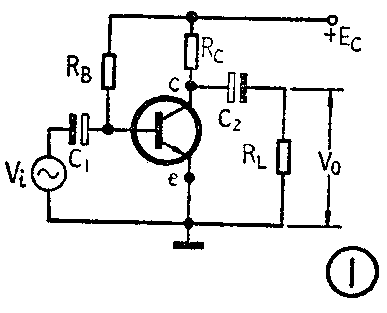

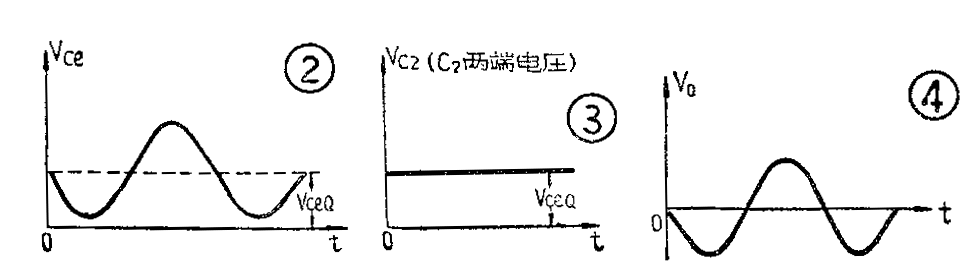

图1为一单级放大器。C\(_{1}\)、C2为耦合电容，也称隔直电容，它们的容量一般都较大。如果我们已知C\(_{2}\)左端（C点）的电压波形如图2，那么由于C2的隔直作用，C\(_{2}\)两端的电压一定是图2波形的直流分量，如图3所示，而图2波形的交流分量则通过C2降落在负载电阻R\(_{L}\)上，如图4所示。显然，隔直电容C2两端的电压就是C点对地的静态工作电压V\(_{ceQ}\)。这个道理一般无线电爱好者都明白。但是，如果C点的电压波形已经失真，如图5所示，那么C2两端以及负载R\(_{L}\)上的电压又是什么样的波形呢？乍看起来，仍然可以把图5分解为图6和图7，图6为C2两端的电压，图7为R\(_{L}\)上的电压。实际上这样理解就错了。图2波形是在静态直流电压VceQ上叠加了一个不失真的正弦波信号，而波形完整的正弦波电压平均值为零，因此图2波形的直流分量就是静态直流电压V\(_{ceQ}\)值，C2两端的电压也是此值。图5波形是在静态V\(_{ceQ}\)上叠加了一个失真的正弦波，显然它的平均值不等于零，就图7来说，其平均值大于零，因此图5的总直流分量就应该是静态的VceQ加上这个平均值，变为V＇\(_{ceQ}\)，自然V＇ceQ＞V\(_{ceQ}\)，因而电容C2两端的电压也就大于V\(_{ceQ}\)（见图8），而负载RL上的电压波形也应该是把图7波形的横坐标上移一个平均值，见图9。
总之，图1所示的电路，当输入电压V\(_{i}\)较小，放大器工作不失真时，C点对地的直流电压（即C2两端的电压）就是静态工作电压V\(_{ceQ}\)，如果输入电压Vi较大，放大器产生了失真，那么C点对地的直流电压就不再是V\(_{ceQ}\)了。掌握了这个基本概念，可以帮助我们解决一些实际问题。下面举两例说明：
（一）用万用表直流档可以判断放大器是否失真。以图1为例，去掉输入信号，先用万用表直流档测量C点对地的电压，该电压便是静态工作电压V\(_{ceQ}\)。外加输入信号后，再用万用表测量C点对地电压，如果这时电压仍是VceQ值，就说明该电路没有失真；如果这时电压大于或小于V\(_{ceQ}\)值，那就说明该电路已经失真。

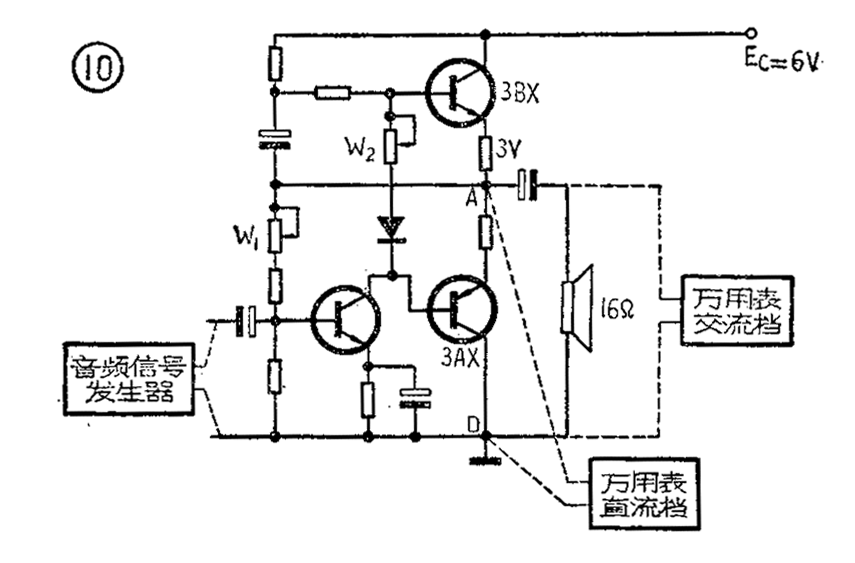

（二）利用万用表代替示波器来测量OTL电路最大不失真输出功率。图10是一个OTL电路的原理图。其最大不失真输出功率的一般测量方法是，在推动级输入端加信号发生器，负载R\(_{L}\)上接示波器，慢慢加大信号发生器的输出电压，观察示波器的波形，在波形最大而不失真的情况下测出波形的峰峰值，再换算成最大不失真输出功率。如果手头没有示波器，则可以根据前面所讲的概念，用万用表粗略地进行测量。
假设该0TL电路输出级两管已经过挑选，特性比较一致，测量前已反复调整电位器W\(_{1}\)和W2，保证了中点（点A）电压为12E\(_{c}\)=3V。按图10接入信号发生器，频率可放在400赫左右。万用表直流档接在AD两点上，慢慢地加大信号发生器的输出电压，观察万用表上直流电压的读数，如果没有变化（仍为3V），便可继续加大信号发生器的输出电压，直到万用表上直流电压读数开始变化（大于或小于3V），就不要继续加大输入信号了。这时输出级已处于最大不失真状态。将万用表取下，拨到交流电压档，接在负载RL上，观察其交流电压有效值，如果这时输出为2V，那么最大不失真功率
P\(_{OM}\)=V0\(^{2}\)R\(_{L}\)=22;16=0.25瓦=250毫瓦。
以上两例说明了学习基本概念的重要性。掌握基本概念，可以指导我们的实际工作。（赵学泉）
