想想看

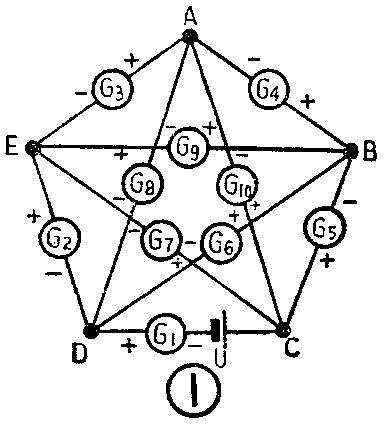

图1中G\(_{1}\)、G2……G\(_{1}\)0为10个相同的电流表，量程均为Ig＝2.5毫安，内阻均为r\(_{g}\)=600欧。电池电压U=1.5伏，电池内阻忽略不计，你能说出这10个电流表的读数各是多少吗？

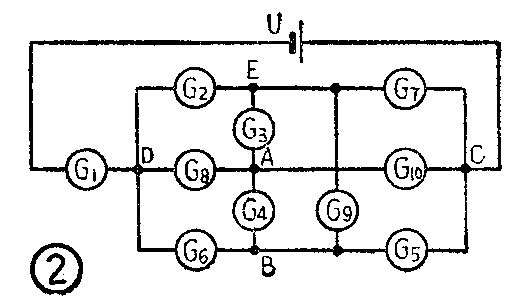

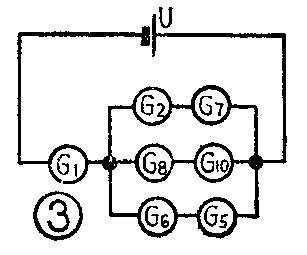

由图1可见，电流从电池正极流出，经G\(_{5}\)、G10和G\(_{7}\)分成三股，再经G6、G\(_{8}\)和G2汇集于D点，最后经G\(_{1}\)回到电池的负极。把图1改画成图2，则能明显地看出，A、B、E三点电位是相等的，所以电流表G4、G\(_{9}\)和G3的读数为0。于是整个电路就可以看作是电流表G\(_{7}\)与G2、G\(_{1}\)0与G8、G\(_{5}\)与G6三条支路并联再与G\(_{1}\)串联而成，如图3所示。由图3可见，整个电路的电阻R=rg+\(\frac{2×r}{_{g}}\)3=600+2×600;3=1000欧，所以电流表G1的读数I\(_{1}\)=\(\frac{U}{R}\)=1.5伏;1000欧=1.5毫安，而G2、G\(_{7}\)、G8、G\(_{1}\)0、G6、G\(_{5}\)的读数都一样，均为I13=1.5;3=0.5毫安。（陈有卿）
