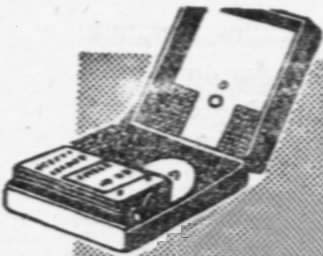

我们用压电陶瓷装制了一只高压检验器，可用于输电线路高压、市用交流（220V或380V）、显象管高压等不接触检验。检验器体积小，耗电省，可随身携带，简便易制，外形如题头图。

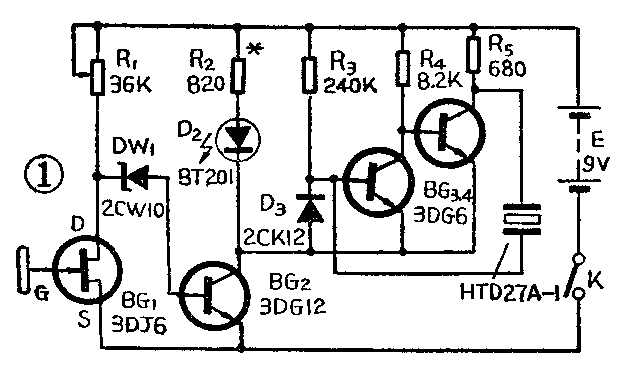

电原理图见图1。BG\(_{1}\)是一只结型场效应管，利用其高输入阻抗及电压放大特性作信号检拾和放大。BG2为3DG12（3DK）型三极管作开关用。DW\(_{1}\)为稳压值低于6V的稳压管，用以改善开关特性。无信号时，DW1、BG\(_{2}\)均截止。当接近高压时，BG1栅极感应到信号，放大后经漏极输出。当漏极电位大于DW\(_{1}\)的稳压值VZ与V\(_{be2}\)之和时，DW1导通，BG\(_{2}\)饱和，接通音响和发光部分电源，发声发光，给出音响和灯光指示。其启动灵敏度可通过R1调定。按图1数据装机，实测检验距离：交流220V为5～20厘米；10KV输电线路高压为0.8～2.5米；12英寸电视机显象管高压为10～30厘米。取得一定经验数据后还可根据启动距离估计电压高低。
D\(_{2}\)为发光二极管，R2为其限流电阻，用以控制发光电流（一般取5～25mA）从而控制发光强度和保护发光二极管。BG\(_{2}\)饱和压降约1V，D2导通压降约1.5V，电源电压为9V，据此选择R\(_{2}\)为250Ω～1.2KΩ。
BG\(_{3}\)、BG4、HTD27A—1等组成正反馈振荡电路。HTD27A—1压电陶瓷片兼作反馈电容，调R\(_{3}\)可控制起振。
调试时，先不接BG\(_{1}\)。接通电源，调整R1使BG\(_{2}\)饱和导通，此时D2发光，调整R\(_{2}\)使发光适度。调整R3使音响部分起振，HTD27—1发音清晰易辨。然后关上电源，接上BG\(_{1}\)，将栅极套上塑料套管，弯成一开口小圆环，用以拾取信号。整机装完后调R1使BG\(_{2}\)退出饱和区，并根据所需要的灵敏度调定其阻值。调整好后整机零信号（无显示）时约为0.3mA，启动时约15mA。

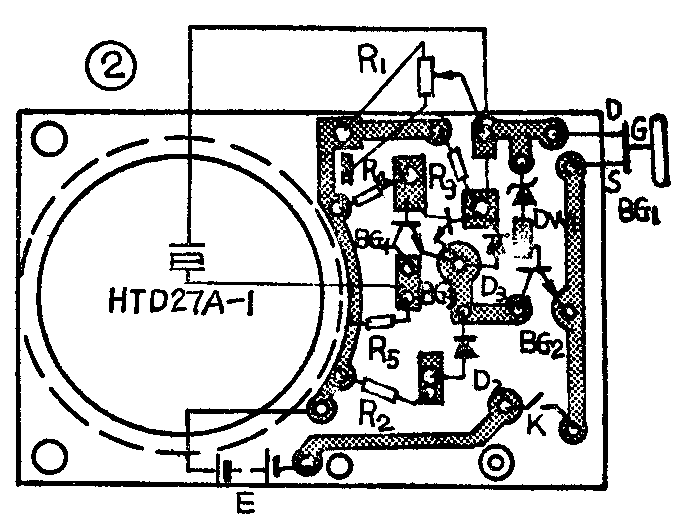

本机使用6F22型9V叠层电池；BG\(_{2}\)的ICM要求大于30mA。整机包括电池全部装在一塑料小盒内。压电陶瓷片用环氧树酯或乳胶粘在底板孔上。若机盒较大，需在压电陶瓷片上加一直径约2.4厘米、高约0.8厘米的薄金属小盒作共振腔，以增大音量。印制板可参考图2制作。(何锡麟)
