我们在普通盒式录音机上稍加改动，利用一个特制的声控开关控制录音机的电机，实现了录音机的声信号控制。所谓声控就是将录音机按键置于录音状态，有声信号时录音机自动录音，没有声信号时录音机自动停止录音。加入声控开关不仅能节省磁带，而且重放时可以节省时间。这种录音机最适于听课及会议录音。当讲话间隔超过一定时间（例如10秒）时，录音机自动停止录音，而讲话一开始，录音机又马上开始录音。这样，重放时间就短于录音时间，且仍能保持讲话的连续性。声控灵敏度可根据声信号大小及环境噪声情况进行调节。声控延时时间（从讲话停止至录音机电机停转）可根据需要调整，调好之后声控录音机就可以在无人操纵的情况下进行录音。图1是声控录音机的方框图。
声控原理
声控录音机的主要部件是声控开关，图2是电原理图。声音信号经过录音机的内藏话筒（或外接话筒）变为电信号，借助录音机的放大器进行放大，并通过一个插头座送入声控开关的输入端。BG\(_{1}\)是一级音频放大器，经BG1放大后的信号由D\(_{1}\)整流变成脉动直流。BG2、BG\(_{3}\)为两级直接耦合射极输出器，起隔离作用，防止继电器的通断对录音机的影响，同时也提高了输入阻抗，降低了输出阻抗。BG4是开关管，受BG\(_{3}\)送来的信号控制。当BG4导通时继电器流过电流使触点吸合，于是+6V电源经继电器1、2两点送给录音机电机，并开始录音，达到声控目的。
声控开关的灵敏度通过W\(_{1}\)调整，当声音信号较弱时可将灵敏度调高些，即将输入声控电路的输入信号提高，W1向上端调；反之声音较强时可将灵敏度调低些。
延时时间可通过W\(_{2}\)进行调节。有音频信号时BG2基极的波形如图3所示，当声音信号停止时BG\(_{2}\)截止，由于C5通过R\(_{6}\)、R7、W\(_{2}\)、rbe3放电还需要一些时间，所以BG\(_{3}\)继续导通，BG4也继续导通，继电器仍吸合，因而电机仍在转动。当C\(_{5}\)放电到一定时间时BG3、BG\(_{4}\)均截止，继电器1、2两接点断开，电机就停止转动。可见电路的延时时间与W2有关，延时时间最长可达到10秒钟。
元件选择和录音机的改装
BG\(_{1}\)、BG2、BG\(_{3}\)可选用3DG6A或3DG57B等小功率硅高频管，BG4可用3DX201或3DG12等。D\(_{1}\)用普通2CP二极管，D2用5.4～6V的稳压管。所有电阻均用18瓦炭膜电阻，C\(_{1}\)用瓷介或涤纶电容。电解电容选用耐压6伏的已够用。若要求延时时间大于10秒，C5的容量也应适当加大。继电器用超小型JRC－5M型的。信号输入插头座用CSX\(_{2}\)－2.5（即φ2.5mm）小型二芯的，电源控制插头座用CSX2－3.5（即φ3.5mm）小型二芯的。

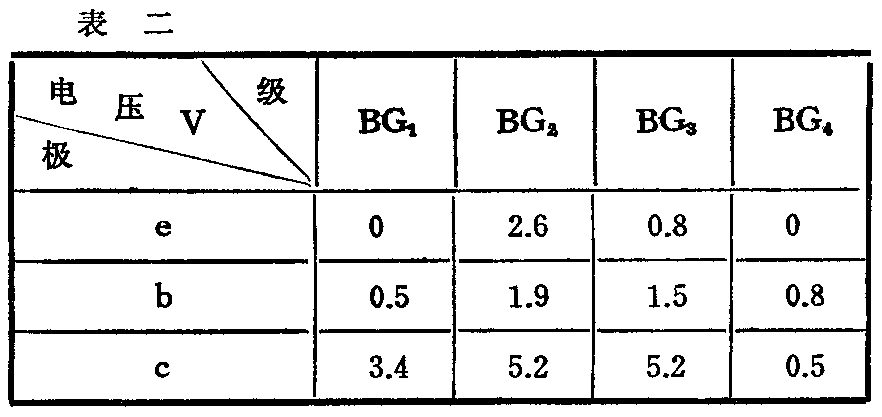

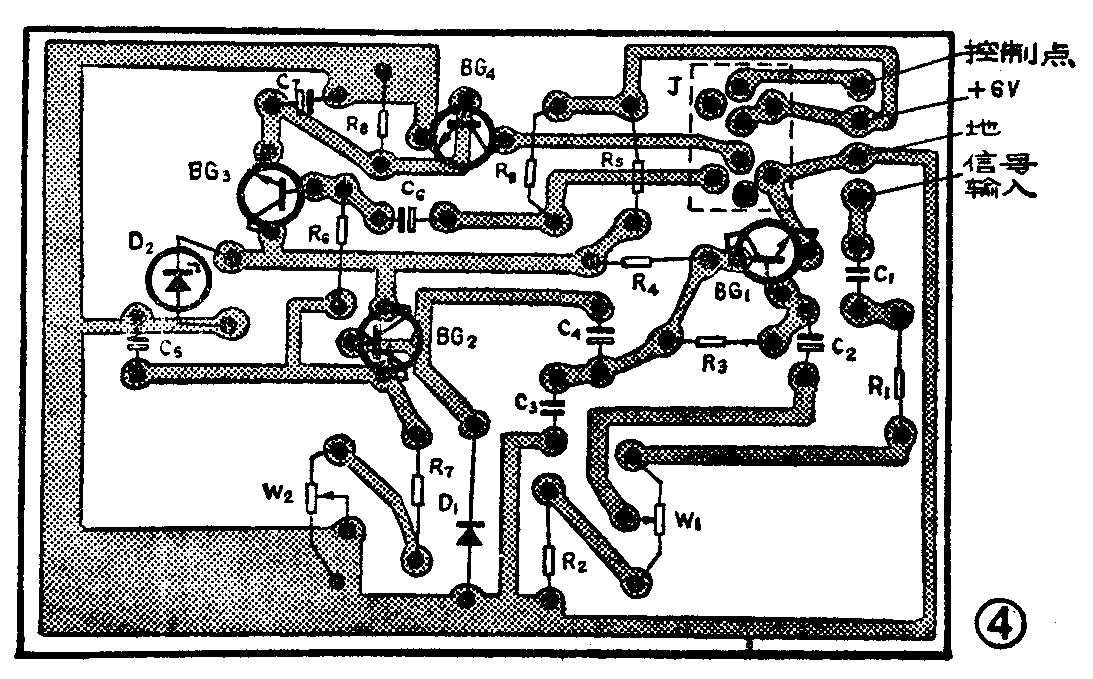

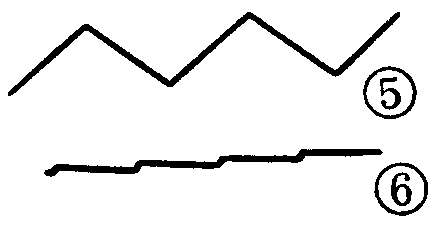

印刷电路板可参考图④，装焊完毕可单独调整控制开关板，表一是各级静态电压值，表二是从输入端送进300Hz，700mV正弦电压时各级直流电压数值，Q点波形见图5（延时最短）和图6（延时最长），可作调整时参考。正常时4只管总耗电为0.6mA。

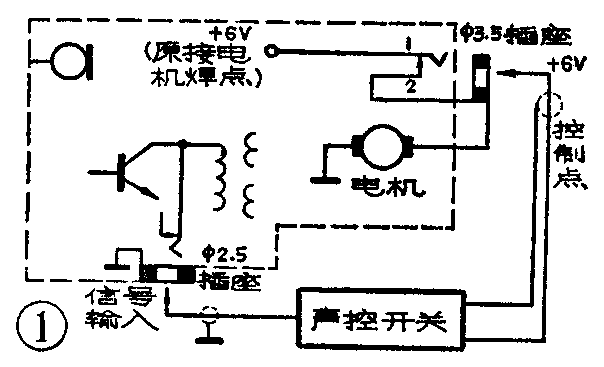

试验前应把电机馈线正端烫下来（电源正端接地的机器将电机馈线的负端烫下来），按图1接在φ3.5mm插座上，事先将外壳端与动触点2短接好，插孔的常触点1接到电源正端（即原来接电机的焊点）。也就是把φ3.5mm插座串在电机与录放电路之间。另外，从放大器的推动级引出一根馈线接到φ2.5mm插座的常触点1，插座外壳接地。将录音机置于录音状态，声控开关的两个插头分别插入两个插座中。声控开关的电源从录音机中取得。调整R\(_{1}\)可改变声控开关的灵敏度。另外，R7与W\(_{2}\)串联，当R7上端与地短路时，最短延时时间主要决定于R\(_{7}\)，所以调整R7主要是确定最短延时时间。（王荣椿 张文柱）
