在数字电路中，经常使用转换开关来换接电路。如果被转换的电路上传送有数字信号（工作信号），并且转换开关与被转换电路之间的距离较远（例如，转换开关安装于控制台面板之上），那么，在连接转换开关与被转换电路的导线上，将可能出现干扰脉冲信号或使传送的数字信号的波形变坏，严重时会导致电路的逻辑错误，影响正常工作。

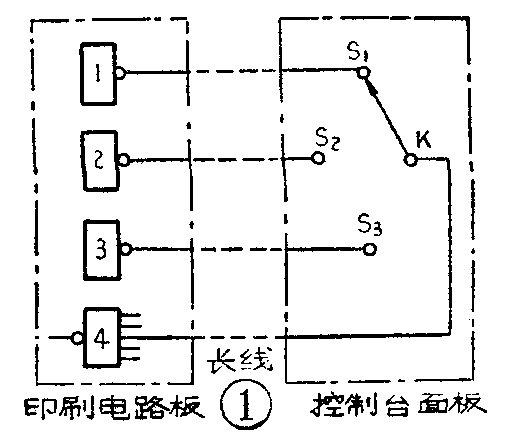

图1便是这种情况的一个简单的例子。通过转换开关K，与非门1、2或3输出的数字信号传送到与非门4的输入端。为了解决上述的干扰问题，显然，用缩短传送线的办法，会因为实际结构的限制而无能为力。于是，我们可以这样来考虑：使连接电路和转换开关的导线上不传送数字信号，只传送直流控制信号，而让数字信号只在印刷电路板内长度较短的连接导线上传送。即，用长线传送控制信号，短线传送数字信号的办法来解决干扰问题。这种思路的具体电路如图2所示，图中用三刀三掷开天K\(_{1}\)、K2和K\(_{3}\)来代替图1中的单刀三掷开关K，并增加一个三路与或非门和一个非门。当三刀开关掷向S1时，K\(_{1}\)悬空，K2、K\(_{3}\)接地，因此只有与非门l输出的数字信号经过与或非门和非门而传送到在同一印刷电路板中的与非门4的输入端。同理，联动开关掷向S2或S\(_{3}\)时，将分别传送与非门2或与非门3输出的数字信号到与非门4。
我们可以看到，图2的改进电路虽然并未使转换开关与被转接电路间的连接线的长度改变，但是，此时连接线上却没有数字信号，只是直流电位，因而不会影响电路的工作；另一方面，传送数字信号的导线却大大地缩短了，因而亦不易产生干扰。

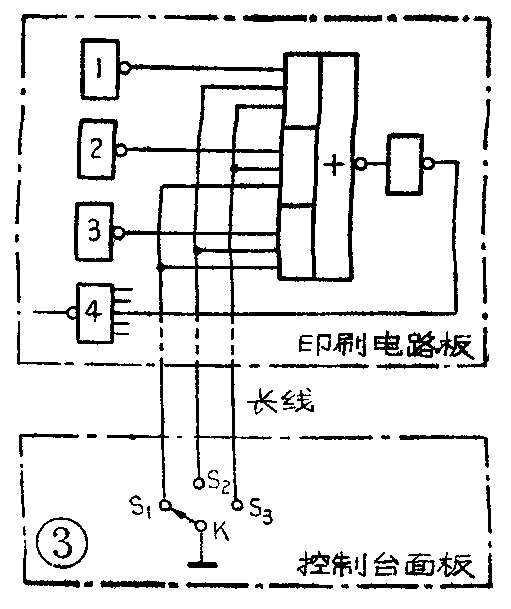

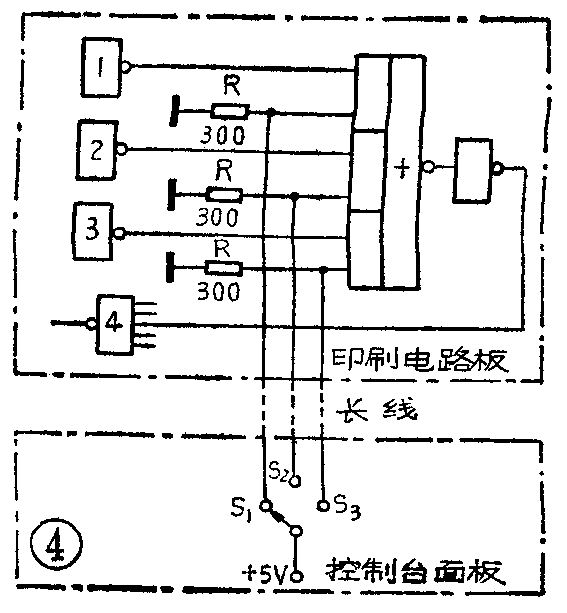

图3和图4的电路只用了一只单刀三掷开关，而不需要三刀三掷开关，也同样能完成图2电路的功能。有些数字频率计就采用这种接法。（杨廷善）
