这个仪器可以测量三极管和二极管的反向击穿电压。最高测试电压为600伏，最大测试电流为10毫安。

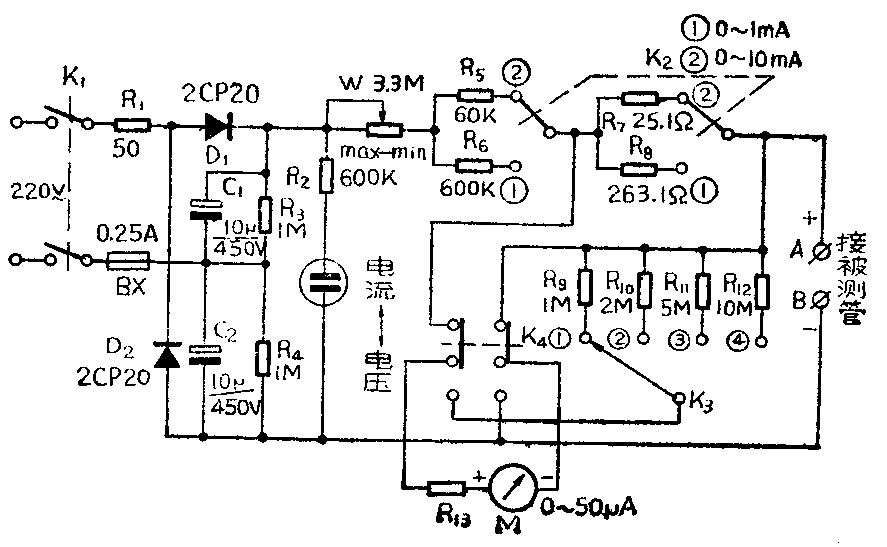

测量仪电路如图，直接利用220伏市电经二极管D\(_{1}\)、D2整流、电容C\(_{1}\)、C2倍压后，取得600伏的直流测试电压。测试电压经限流电阻和电流表加在被测管上，被测管接在A、B端子上。
电流表和电压表共用一个表头，由开关K\(_{4}\)切换，作为指示被测管的击穿电流和击穿电压用。电流表有两个量程，由开关K2转换：①0一1毫安；②0～10毫安。电压表有四个量程，由开关K\(_{3}\)转换：①0～50伏；②0～100伏；③0～250伏；④0～500伏。
电路中二极管D\(_{1}\)、D2要用耐压600状以上的管子如2CP20，电解电容C\(_{1}\)、C2耐压在450伏以上。K\(_{1}\)、K2、K\(_{4}\)用双刀双掷钮子开关，K3用单刀四掷波段开关。表头用0～50微安的直流电流表，其内阻与R\(_{13}\)相加配成5千欧，R9、R\(_{1}\)0、R11、R\(_{12}\)。用0.5瓦的金属膜电阻，误差小于±5％。R7φ0.2mm用锰铜线绕制，R\(_{8}\)用φ0.lmm锰铜线绕，绕在1M、1W的电阻体上。其它电阻均用1／2W的碳膜电阻，W最好用线性的2瓦碳膜电位器。电源指示灯用电珠型氖管，A、B接线端因有高压，要注意安全，应用小型绝缘鱼夹（鱼夹外面要有可靠的橡皮绝缘套）。
使用时，先将开关K\(_{1}\)断开，接好被测管（注意极性），将电位器W调到最大值。K4置于“电流”位置，K\(^{2}\)置于适当位置（测小功率管时，K\(_{2}\)置在0～lmA位置；测大功率管时，K2置于10mA位置或根据手册注明的击穿电流选取位置），接通开关K\(_{1}\)，等氖灯亮后，慢慢减小W到电流表突然变化为止，此时电流表指示的就是击穿电流值。然后，将开关K4扳至“电压”位置，电压表指示的就是击穿电压值。测试完毕后，立即将K\(_{1}\)断开，等氖灯全熄后取下被测管。因测试电压很高，一定要注意安全，在测试过程中，禁止用手触及被测管和先通电后接被测管。（高春辉）
