本文介绍的测试器能够简便地测出3DJ型场效应管的直流参数饱和漏电流I\(_{DSS}\)和夹断电压VP，通过I\(_{DSS}\)和VP就可以计算出交流参数互导率gm。

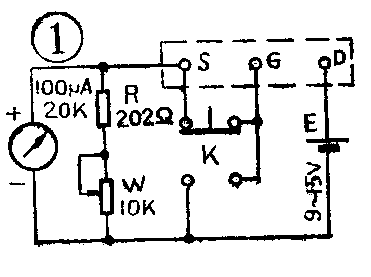

测试器的原理电路见图1。图中表头用100μA普通磁电式电流表，如内阻不到20K可串联一阻值适当的电阻来补足；W用10K、1W的线绕电位器；按钮开关也可以用单刀双掷开关代替；电源用9～15伏的积层电池。由于电路处于常断状态，因此不必设置电源开关。
1．测I\(_{DSS}\)。IDSS为零栅压饱和漏电流，即U\(_{GS}\)=0时的漏极电流。测试时，先将电位器W调至零欧，把被测管的管脚按源、栅、漏极分别插入S、G、D插座内。这时按钮开关不按下，因此被测管的S、G间被短路，满足了漏电流的测试条件。同时电阻R、表头等组成了直流电流测量电路，当表头满偏转时为10mA。由于R两端有2伏的电压降，所以此时加在待测管G、D之间的电压为7～13伏。表头指针所指的就是IDSS数值，可由原来的均匀刻度直接读出。
a 0 5 10 15 20 25 30
－V\(_{P}\)（V） 0 0.129 0.293 0.490 0.724 1.00 1.33
a 35 40 45 50 55 60 65
－V\(_{p}\)（V） l.71 2.18 2.73 3.41 4.26 5.32 6.71
a 70 75 80 85 90 95 100
－V\(_{p}\)（V） 8.57 11.2 15.2 21.8 35.1 75.0 ∞
－V\(_{P}\)（V） 0 0.2 0.4 0.6 0.8 1.0 1.5 2.0 2.5 3.0
a 0 7.3 12.8 17.5 21.5 25.0 32.3 38.2 43.0 47.1
4.0 5.0 6.0 7.0 8.0 9.0 10 15 20 50 ∞
53.6 58.6 62.6 65.9 68.6 71.0 72.9 79.8 83.9 92.7 100

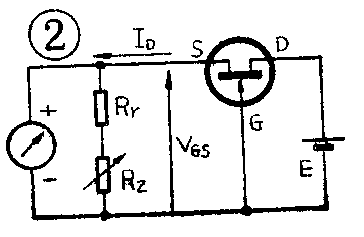

2．测夹断电V\(_{P}\)。当栅、源间反向偏压UGS相当大时，即使在漏、源间加上电压U\(_{DS}\)，也没有漏极电流流过，这种状态叫夹断，这时的栅、源电压叫“夹断”电压。测试时，调电位器W使表针满偏转。然后按下按钮开关，源、栅极不再是短路状态，见图2所示。由于UGS变负，而U\(_{DS}\)仍为7～13伏，所以表头指针将由满刻度“100”退回到某一数值a（0＜a＜100）。可求出VP=0.2a／（\(\sqrt{a}\)-10）（伏），即数值a可以用来表示V\(_{P}\)，部分a值所对应的VP值可参见上表。
如果在表盘上预先画出一条与a值对应的V\(_{P}\)刻度，VP值便能直接读出。绘制V\(_{P}\)刻度时，刻度线位置由下式决定：a=12.5VP(V\(_{P}\)-4＋\(\sqrt{V}\)\(^{2}\)P-8V\(_{P}\))下表给出了某些a值所对应的VP刻度的位置。
最后，根据I\(_{DSS}\)值、VP值以及工作点电流I\(_{D}\)或工作点偏压VGS，用下面公式可求得相应的互导率
gm=-2\(\sqrt{I}\)\(_{DSS}\)·ID/V\(_{P}\)＝2IDSS（V\(_{GS}\)／VP－1）/V\(_{P}\)（m
(过玉清)
