台湾产Shera牌13英寸、NANIC牌12英寸黑白电视机行输出变压器损坏之后，由于缺少备件无法修复，可用北京牌842型、河北牌753—l型、菊花牌311型等电视机的行输出变压器进行代换，实践证明效果良好。现以Shera牌13英寸电视机为例，介绍一下代换方法。
一、电路分析

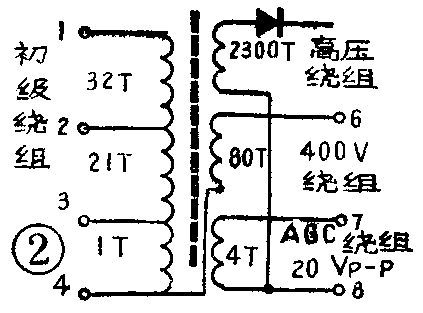

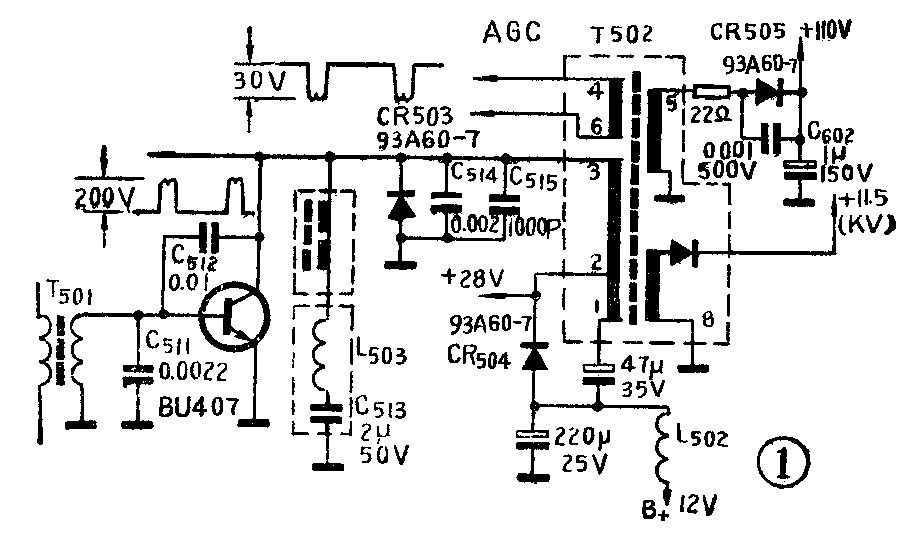

Shera牌13英寸电视机行输出级电路如图1所示。它采用自举升压电路，直流供电电压为12伏、提升电压为28伏、④～⑥是AGC键控脉冲输出绕组。它与北京牌842型等电视机的输出级电路基本相同。北京牌842型电视机行输出变压器各绕组数据，如图2所示。
从图1与图2分析比较中可知，北京842型机的行输出变压器多③～④一组绕组，这对减少损耗改善行扫描线性有好处，代换时为适应原电路的要求，可不用这一绕组；北京842型的AGC键控脉冲绕组为4匝，输出脉冲电压约20伏，比Shera牌的AGC键控脉冲绕组输出的脉冲电压低约10伏。实践证明，AGC键控脉冲为20伏也能正常工作，所以不必增加AGC键控脉冲绕组的圈数。只是中压绕组相差较大，故需要加以改装。
二、改装和代换方法

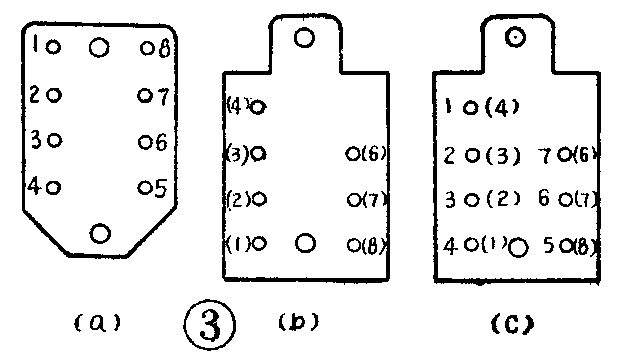

图3（a），（b）为Shera牌和北京牌842型行输出变压器引线排列位置图（底视图）。可见两种变压器引线排列位置是不同的，代换时需要对842型行输出变压器的各脚原来引线排列位置进行调整，调整后的引线排列位置如图3（c）所示（括号内为原来的引线脚代号）。具体调整过程如下：
（1）将原④脚上的引线焊下来。加上绝缘套管悬空，再将原①脚上的引线焊下来，接到④脚上；
（2）将原②脚、③脚引线的位置对调；
（3）将原⑦脚上的AGC键控脉冲绕组的引线焊下来，接到原来①脚（即现在的④脚）上，再将原⑧脚（即现⑤脚）上AGC键控脉冲绕组的另一端焊下来，接在现在的⑥脚（即原⑦脚）上；
（4）将原⑥脚上的400伏引线焊下来，加上绝缘套管后悬空，再将原⑧脚上的高压包接地线焊下来，接到现在⑦脚（即原⑥脚）上，原⑧脚改为空脚。
经过上述改动后的北京牌842型行输出变压器的引线排列位置就与Shera牌的行输出变压器的引线位置就相同了。①、②、③脚为初级绕组，④、⑥脚为AGC键控脉冲绕组，⑦脚为高压包接地点（7、8脚在DK2B3印制板上是相通的）。

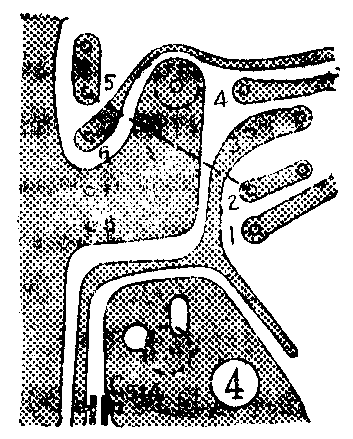

为了使北京牌842型行输出变压器的7个脚能直接插入Shera牌的DK2B3印制板上，需要对电路印制板进行修整，将安装孔按图4虚线进行扩大。为了满足视放输出级、显象管中压供电110伏的要求，将DK2B3上的②脚与⑤脚之间接一根连线，这样就可将②脚引出的脉冲电压经CR505整流后，获得90伏左右的中压，虽然比原来的110伏中压低一点，实践证明完全可以满足要求。
三、行输出级部分元件的改动
按上述方法换上行输出变压器后，就可以加电试验了。一般行幅度要变宽一些，这是因为在设计行输出级时，两种机器选用的行逆程电容器的容量不同。Shera牌的逆程电容容量要比842型的大很多。所以换上842型机的行输出变压器后，逆程脉冲幅度减小，使高压降低，造成行幅度增大。从电路分析可知，Shera牌的行逆程电容由C\(_{514}\)（0.022μ）、C515（1000P）、C\(_{512}\)（0.01μ）组成，总容量为0.033μ，而北京牌842型的行逆程电容一般为0.02μ。为了解决行幅度大的问题，应适当减小行逆程电容的容量，经试验将C514（0.022μ）换用0.01μ耐压400伏的电容，或者将C\(_{512}\)（0.01μ）的电容去掉，均能达到提高逆程脉冲幅度、提高高压、减小行幅的目的。改变行逆程电容容量后，用示波器检查行输出管集电极逆程脉冲幅度约为200伏，与原电路一致。用万用表测得行输出管集电极电压为27伏，也符合要求。
用国产其它同类型输出变压器代换时，如果行输出变压器缺少AGC键控脉冲绕组，可在低压包外层用0．lmm的漆包线绕6圈。再用绝缘胶纸包两层，两引线分别接④、⑥脚。如果强信号时出现行扭或场同步不稳的现象，说明AGC键控脉冲电压相位反了，应将AGC键控脉冲绕组接④、⑥脚的引线对换一下。(汪锡明)
