装修电视机时，往往需要对同步、扫描的各级波形进行观察，有时还需测量脉冲宽度，如行振荡、行推动和行逆程脉冲的宽度等。一般是用示波器来观察、测量，这里介绍一种用电视机观察、测量的方法。
基本原理
用电视机观察波形与用示波器不同，前者是通过观察和各种波形相对应的亮度变化实现的，图1是各种波形与所对应的亮度变化之间的关系图。

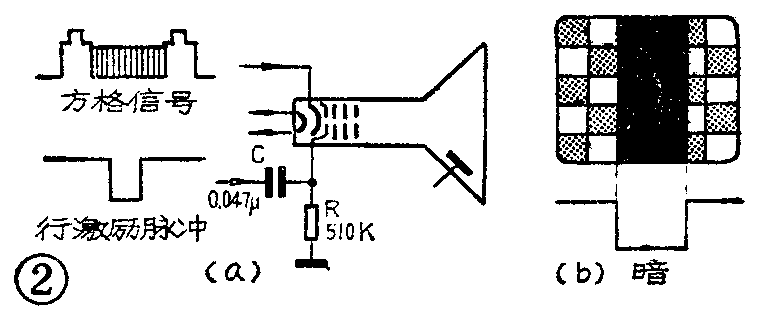

我们知道，显象管可以在阴极加调制信号，也可以在栅（控制）极加调制信号，所不同的是所需输入信号的极性相反。如果在显象管的阴极和栅极同时输入两种信号，则在显象管屏幕上，将会同时显示出这两种信号叠加在一起的调制图象。例如，在显象管阴极上，输入方格（或彩条）信号；同时在其栅极上输入一个行激励脉冲，如图2a（此时，测量电视机显象管栅极电路须按图2a改接，在栅极上加一电阻和电容），适当地调节图象的对比度和亮度，就可以在显象管屏幕上观察到图2b所示图形。图形中黑影带对应于负极性脉冲波，它所占的方格数，即为负脉冲宽度，如方格总数为20格，则每格所占时间可按下式算出：
每格时间=（行周期-行消隐时间）／方格总数=（64μS－11.5μS）／20=2.625μS。如黑影条占6格，即为2.625μS×6=15.75μS。如在显象管阴极输入的是彩条信号，则上式的分母改彩条数，即可得出每条所占时间。这样屏幕背景显示的方格（或彩条）就好比是示波器的时间标记一样，用作测量时间。由于电视台播放方格（或彩条）的准确度很高，因此用它来测量一般波形的时间已是足够准确了。但是电视台播放方格的时间不长，为此可在播放时，在屏幕上作出标记，只要保持电源电压不变，行幅即可不变，这样当改播图象时，仍然可以进行测量，此时背景所显示的图象仅用来观察行是否同步。为了保证测量的准确性，所接收的方格和图象都必须是用晶振同步的信号，例如彩色电视台播放的信号；如用电源同步的电视信号作时间标准，将有一定误差。

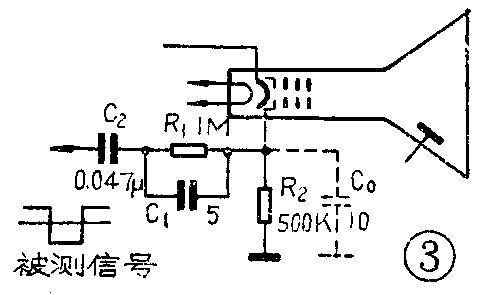

由于被测波形是直接加在显象管栅极上，因而所能显示的频响，取决于显象管本身的分辨率，即取决于显象管本身聚焦的好坏。一般正常聚焦的显象管能达500～600线，所显示的频响，可达6～8MHz以上，可以清楚地观察到0.15～0.2μS的脉冲上下沿和振铃。因此，对显示电视机的各种波形来说，它的频响已足够了。至于被测脉冲波形的电压幅度，由于一般电视机中脉冲波的电压幅度在几伏～几十伏，而显象管的调制量，9英寸的为19伏（正弦波有效值），其它的约为25伏（正弦波有效值），相应所能显示的波形的电压幅度为45伏和70伏左右峰值，在此电压范围内，一般都不会使脉冲波形对亮度的调制产生限幅作用。若被测波形高于上述幅度，而亮度电位器的控制范围又不够时，可以改变亮度分压电阻的数值，同时在电阻上并接一高频补偿电容C\(_{1}\)（如图3），以补偿显象管极间电容引起的高频分量的损失。补偿电容C1和分布电容C\(_{0}\)的比值与分压电阻的比值成反比即：C1／C\(_{0}\)=R2／R\(_{1}\)，一般C0约10\(_{P}\)F左右。
波形的观测
下面我们以观察行扫描部分的波形为例，介绍一下具体的观察方法。

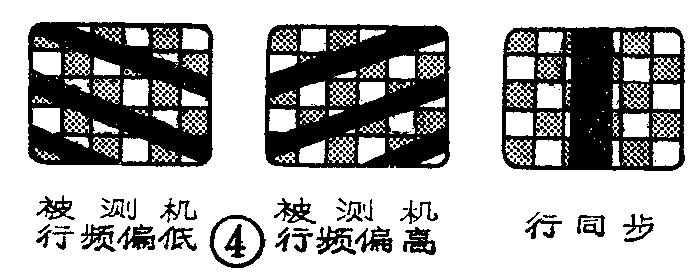

1．被测信号不同步时：当被测电视机通道部分不能正常工作时，该测波形就不能被同步，在测量机上所显示的黑影条的位置就会左右移动。这时，需要细心而不断地调整被测电视机的行频率旋钮，使黑影条停留在易于观察的位置。这里须指出：被测行频的高低所造成的斜条方向，与通常见到的电视机行不同步时的斜条方向相反，如图4。当行频同步时，为竖直黑影条。

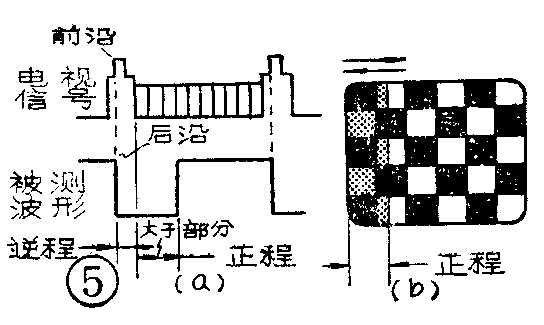

2．被测信号同步时：当被测信号同步时，黑影条的位置虽然能稳定，但不能完整地显示在测量机的屏幕上。这是因为测量电视机行扫描存在逆程时间的缘故，如测量行输出级基极激励波形时，电视信号同步头的前沿正好是对应行激励负脉冲的后沿，这时测量电视机的行扫描恰好进入逆程期间，因此所能显示的，仅仅是被测激励脉冲宽度大于行扫描逆程时间的部分，如图5。此时若想知道负向激励脉冲的具体宽度，可以这样估算：即为逆程时间与黑影条所占方格数（每一方格宽约占2.6μS）之和，由于在同步情况下，前沿时间不易准确地确定，所以给测量带来误差。另外当被测波形所占时间等于或小于测量机的逆程时间时（如测量行同步头，行逆程脉冲），将无法显示出来。
为了观察小于或等于行逆程时间的被测脉冲，可采用降低测量电视机的行频或移相两种方法。
（1）\(\frac{1}{2}\)行频显示：采用降低行频的方法就是把测量电视机的行扫描频率降低至1／2行频，使屏幕显示出两幅背景图象，如图6。这样就可以不受行逆程时间的限制，从而观察到完整的被测波形的黑条，图中H区间为一个行频周期所显示的完整图形。调节行频旋钮，可以使黑影条左右转动，便于观察到黑影条两侧边缘的位置。必须指出：这种方法所用的测量机，必须是电子管电视机。对于晶体管电视机，若降低其行频至1／2时，将会损坏行输出管。

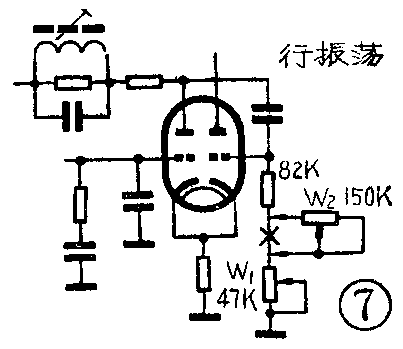

电子管机降低行频的方法，一般是将行频电阻增大，可以用电位器（W\(_{2}\)）串联在行振荡管栅极电路，如图7。W2的阻值可选取大于原行频电位器W\(_{1}\)和行频电阻之和即可。
（2）移相显示：1／2行频显示法，只适于用电子管电视机作观察显示，而移相显示的方法，则对电子管机和晶体管机都能适用。大家知道，调节电视机行频旋钮时，可使图象左右移动，这是由于行同步脉冲和比较用锯齿波存在相位差，使鉴相器输出的AFC电压作用在行振荡器的结果。由于比较用锯齿波是由行逆程脉冲经积分形成，而逆程时间比较短，所以画面所能移动的距离就很短。假如使同步脉冲与锯齿波的正程进行比较，由于正程时间远大于逆程时间，所以画面的移动距离可以扩展到整个扫描正程期间。因此称之为扫描正程移相显示法，简称移相显示。

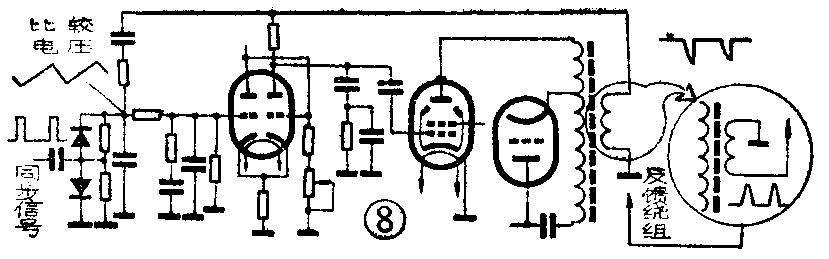

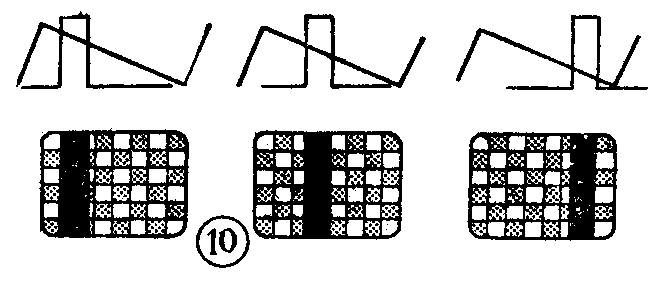

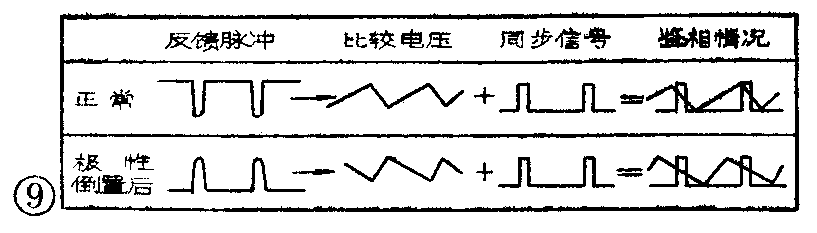

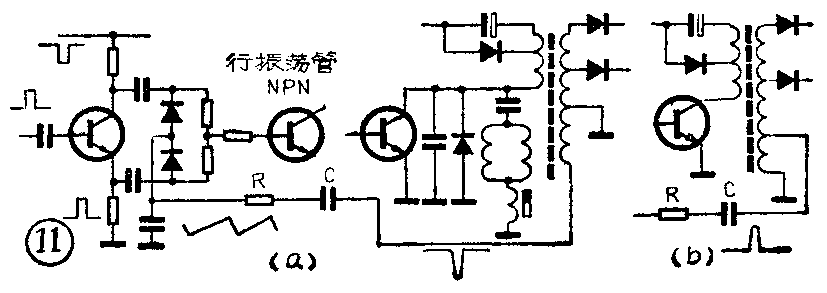

要使行同步脉冲与锯齿波正程进行鉴相，只要将比较用的锯齿波的极性倒置一下就行。对于电子管机（如北京牌825型和上海牌104型以及同类型电路）的单脉冲型行鉴相电路如图8，可以把行输出变压器次级反馈绕组的两头倒置一下，即可使脉冲极性相反如图9。极性倒置后，行同步信号与比较锯齿波正程进行鉴相，调节行同步旋钮，可使背景图象左右移动，如图10。由于被观察的波形和行同步信号之间具有固定的关系，因此被观察的波形所显示的黑影带也随同移动。这样就可以观察到完整的波形。对于晶体管电视机，因一般不单独设置反馈脉冲绕组，同时反馈脉冲的极性和行振荡管有确定关系，当行振荡级采用NPN型管时如图11a，反馈脉冲为负向逆程脉冲，它是从行输出变压器次级绕组取出。由于行输出变压器次级绕组一般都为串联的，为了取得正向反馈逆程脉冲，可将次级绕组接地点移至最下端如图11b所示。(郑诗卫)
