自本刊去年第12期刊登《JMK－1型高传真扩音机安装与调试》一文后，收到不少读者来信，提出使用、安装中的一些问题，为此我们试着回答了来信中的一些主要问题，不一定完全满足要求，仅供参考。

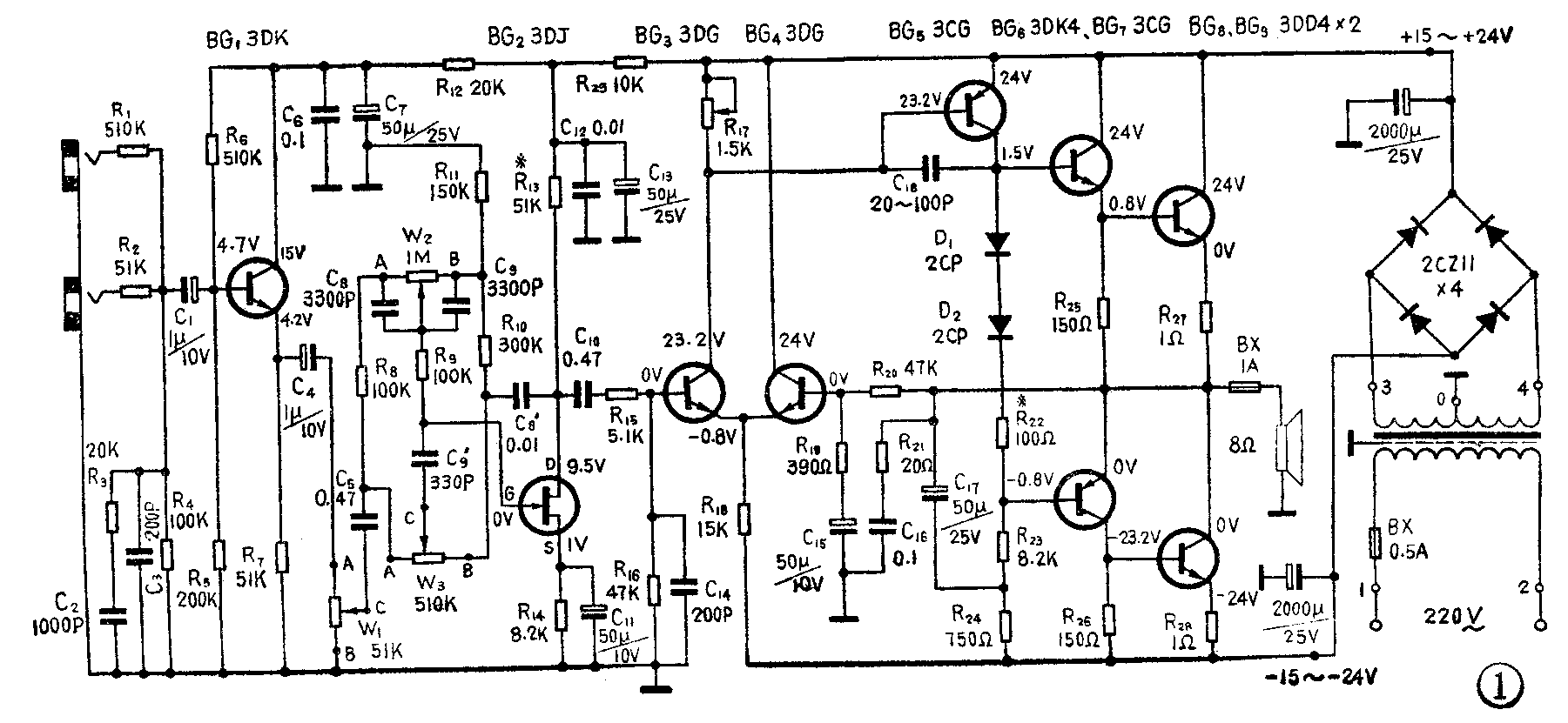

1．图1为JMK－1型高传真扩音机电路图。在使用中发现大功率管（BG\(_{8}\)、BG9）3DD4温度很高，并且两只管子温度不一样，这样对扩音机有没有影响？
答：大功率管3DD4（或其它同性能管子）在本机中作为末级功率输出级，它本身的消耗功率较大，因此工作时必然会发热。但在正常使用时，管壳温度一般不应超过70℃。如果用手触摸大功率管外壳，感到很热（壳温超过70℃），则是电路工作不正常。BG\(_{8}\)、BG9发热有两种情况：一是在无信号输入时大功率管发热；二是在有信号输入时大功率管发热。
对于第一种情况，一般是由于D\(_{1}\)、D2开路或性能变坏，致使大功率管静态电流I\(_{o}\)过大，静态功耗增加。另外，如果输出端静态零点电位偏离太大会造成静态时两管温度相差很大；对于第二种情况，即有信号输入时两只大功率管都很热，其原因则可能是喇叭的总阻抗小于8欧。所谓喇叭总阻抗，指扩音机使用组合喇叭箱时，几个喇叭串并联后的阻抗。如果只使用一只喇叭，则是该喇叭的标称阻抗。另一个原因也可能是正负电源电压过高所造成。如果电路中的退耦电容（C6、C\(_{7}\)、C12、C\(_{13}\)）变质，造成放大器自激，也会使大功率管发热。
2.当将电源和喇叭接入电路，开机并且输入信号后没有声音，只有交流声，是什么原因？
答：在静态工作点正常情况下（即I\(_{o}\)为10毫安左右，零点电位漂移在±0.2伏以内），如果出现这种故障，可采用逐点测试的办法来确定故障的位置。
先用手拿着改锥触及BG\(_{3}\)基极，相当于通过人体引进一个干扰信号，喇叭中如果有较强的交流声，说明主放大器（即OCL电路部分）工作正常，再用改锥触及BG2栅极，也应有较强的交流声。接着依次触及音量电位器W\(_{1}\)的中心抽头（此时W1应放在最大音量处）、BG\(_{1}\)的基极，均应有较强的交流声。如果触及到某点时，交流声很小，则一般可确定故障在这一点的下一级。
如果还是判断不清楚，可把晶体管逐级焊下来，用万用表或晶体管测试仪确定管子好坏。应注意的是，焊下管子时最好先编好号，以免重新焊上时弄错位置。
如果放大器部分工作正常，但输入信号后仍没有声音，则是外接部分有问题。应检查信号源、插头、三个电位器等是否完好。
3．为什么高、低音调电位器调节不明显？
答：造成高、低音调节不明显一般有三个原因：①对于本扩音板来说，末级采用了OCL电路，交直流都有深度负反馈，所以频率响应较好。输入级采用射极跟随器，输入阻抗较高，频率响应也较好。在第二级采用负反馈型音调控制电路，保证高、低音有一定的提升量。如果调节音调电位器时，高、低音变化不明显，可适当改变扩音板上的电容C′\(_{8}\)的容量，变化范围为0.005～0.47μF，就可得到较明显的音调变化。另外，如果级间耦合电容变质，会造成低音不足；②一块好的扩音板，如果不配接合适的音箱和喇叭，音质也不会好，高、低调节则不明显。所以必须配接上合适的音箱和较优质的喇叭。这方面的问题可参阅本刊有关文章；③信号源音质太差，也会造成高、低音调节不明显。在用收音机或录音机作信号源时，如果输入信号太强，会造成第一级严重失真，也会影响整机音质。
4．机器开始工作很正常，但过十几分钟后，突然严重失真，接着产生低频自激振荡，无法收听。立即关机检查，电源变压器次级交流电压有18伏。再次试机，仍无法收听，声音全部消失。经检查，烧坏了几只管子和电阻，这是什么原因？
答：这种现象多发生在输出静态电位严重偏离零点的时候。此时扩音机功放管实际上只有一边在工作，而且静态电流很大。当开机后，虽然喇叭中有声音，但大功率管很快发热，直至烧坏。所以在安装好以后，先不要着急加信号，可用电压表测量BG\(_{9}\)大功率管的集电极对地电压是否为零伏（电压允许偏差为±0.2伏）。如果零点电位超出允许范围，应调节偏流电阻R17，使此电压降到零伏。同时应注意观察两只大功率管的静态电流，每只管的电流均不应大于20毫安（可先测正电源一端的，然后再测负电源一端的）。
如果静态电流过大，可减小R\(_{22}\)阻值，或在BG6和BG\(_{7}\)基极之间并联一个可调电阻，通过调节此电阻使静态电流小于20毫安。另外应检查一下喇叭阻抗是否为8～16欧。上述过程结束后，再通电输入信号试听。
5．当以国产中华牌206电唱盘为信号源时，扩音机输出功率达不到5瓦。用耳机听只有很小的声音，这是怎么回事？
答：本机拾音输入灵敏度为200毫伏，输入阻抗约为510千欧，对于一般晶体唱头而言，能满足推动要求。如果推动不足，而从收录音机插孔输入能推足功率，则很可能是电路中R\(_{1}\)（510千欧）变质造成。可用万用表电阻档测量一下R1阻值，看看是否为510千欧。如果R\(_{1}\)正常，则可能是唱头的晶体受潮，唱头输出电压太低造成。此时可调节R1阻值，直到获得满意的音量。否则应更换唱机的晶体唱头。
6．我将自己买到的扩音板配上其它附件组装成扩音机后，明显的缺点是交流声大，音乐效果不好，这是为什么？
答：造成交流声大，有以下几个原因。①电源滤波电容容量太小，或者正负电源电压不对称。一般要求滤波电容容量应大于2000微法；②在静态无信号输入时，输出直流电位应为零伏。由于在运输过程中受振动影响，偏流可调电阻R\(_{17}\)的阻值可能发生变化，引起输出零点电位也变化。如果零电位漂移太大，就会造成较大的交流声；③扩音板上的各接地点，要求统一接好以后再接到机壳上。最好是改变几个接地点试听，找到最佳点时再接牢在机壳上；④变压器应有静电隔离；⑤电位器引线应采用屏蔽线，外皮一端接地；⑥扩音板上组装的电解电容器漏电，也会引起交流声。
具体检查、解决办法：先用万用表的直流电压档（2.5伏）测量一下喇叭两端的电压是否为零伏（无信号输入情况下）。如果不为零，可调节R\(_{17}\)，使其回到零伏，交流声一般便可消失。如果调节不起作用，可断开耦合电容Cd10，再调节一下R17，如果交流声消失，就是C\(_{1}\)0的毛病。换一只好电容即可。如果还有交流声，那就是前级的电容C7或C\(_{13}\)漏电太大而引起的。更换C7或C\(_{13}\)以后，如果还不解决问题，那就是后级差分管BG3、BG\(_{4}\)不合格，重新更换一对即可。
7．在安装扩音板时，正、负电源电流都过大，怎么办？
答：可按如下办法检查：①先认真检查印刷电路板正、负电源回路是否有短路现象。如果有短路现象就会造成电流过大；②用万用表R×100电阻档测量BG\(_{7}\)、BG8、BG\(_{9}\)三只管子的好环。硅管b、c极间的正向电阻一般约为600～1000欧之间。为了测量BG9时更准确些，先焊下BG\(_{7}\)的 e、c两极，然后用万用表测量BG9 b、C两极之间的电阻，如果阻值很小或近似于零，则说明BG\(_{9}\)损坏。如果BG9是好的，那就可能是BG\(_{7}\)坏了；③检查二极管D1、D\(_{2}\)是否断路，或正向电阻过大，造成两组电源电流都大。可用万用表R×100档，正表笔接二极管负极，负表笔接二极管正极，此时万用表读数约为650～700欧，否则应更换二极管；④检查电阻R22（100欧）阻值是否增大。
8．扩音机正电源电流过大是什么原因？如何检查？
答：可按如下次序检查：①检查印刷电路板上正电源部分是否有短路现象；②检查大功率管BG8是否击穿，造成正电源电流太大。方法是：用万用表R×100档，用负表笔接BG\(_{8}\)基极，正表笔分别接触发射极和集电极，这时表头读数应分别约为200欧和800欧左右，否则说明BG8损坏；③检查是否因BG\(_{6}\)击穿造成正电源电流大。方法是：用万用表R×100档，负表笔接BG6基极；正表笔分别接触发射极和集电极，此时表头读数应在800～1000欧范围内，否则就是BG\(_{6}\)损坏；④检查是否因BG5损坏造成正电流大。方法是：用万用R×100档，正表笔接BG\(_{5}\)基极，负表笔分别接触BG5的发射极和集电极，此时万用表读数约为800～1000欧左右，否则说明BG\(_{5}\)损坏；⑤检查是否因为差分管BG3击穿、BG\(_{4}\)烧毁，造成正电源电流大。
9．扩音机负电源电流过大是什么原因？如何检查？
答：先仔细检查一下是否由于负电源回路短路，造成负电流过大。然后用万用表用前述办法检查BG\(_{7}\)是否损坏。如果在线路上测不准，可拆下来检查。如果BG7是好的，则多数是BG\(_{3}\)、BG4烧坏或BG\(_{3}\)、BG4参数相差太大造成。可焊开BG\(_{5}\)的e、c两极，用一只47千欧的电位器串上一个1千欧电阻焊到线路板上原BG5的e、c两接点之间，然后慢慢地调节电位器，同时观看正负电流的变化情况。如果电位器调到某一数值时，正负电流平衡，那就是BG\(_{3}\)、BG4差分管不对称，需重新换上一对差分管。两管参数要一致，β值要相等。另外，电解电容器C\(_{15}\)如果漏电，也会造成负电流太大。可将电容C15的一端焊开，调整R\(_{17}\)，如果电流恢复正常，则说明是C15漏电。
需要说明的是，上述测试晶体管好坏的办法，都是用万用表R×100档直接在印刷电路板上直接测试的。由于电路之间有相互影响，所以所列数据只能给出一个大致范围。最好是逐级焊下晶体管，用万用表R×100电阻档分别测量各管的极间正向电阻值，以判断管子的好坏。一般说来，BG\(_{8}\)、BG9bc极极间正向电阻约在400～1200欧之间，be极极间正向电阻约为150～400欧，BG\(_{4}\)～BG7四只管子的bc极极间正向电阻约为800～1200欧，be极极间正向电阻约为500～800欧。另外，对于需要配对使用的管子，如BG\(_{3}\)与BG4、BG\(_{8}\)与BG9，最好用晶体管测试仪进行测量，选取β值相等的管子配对使用。（张开善 王衍意 侯葆芳 等）
