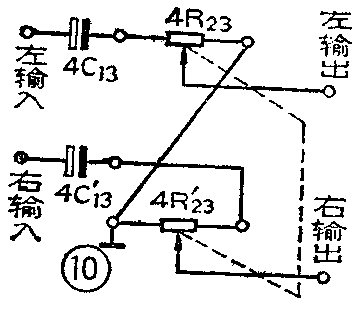

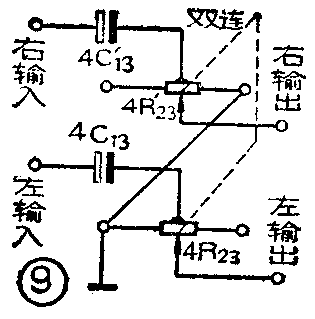

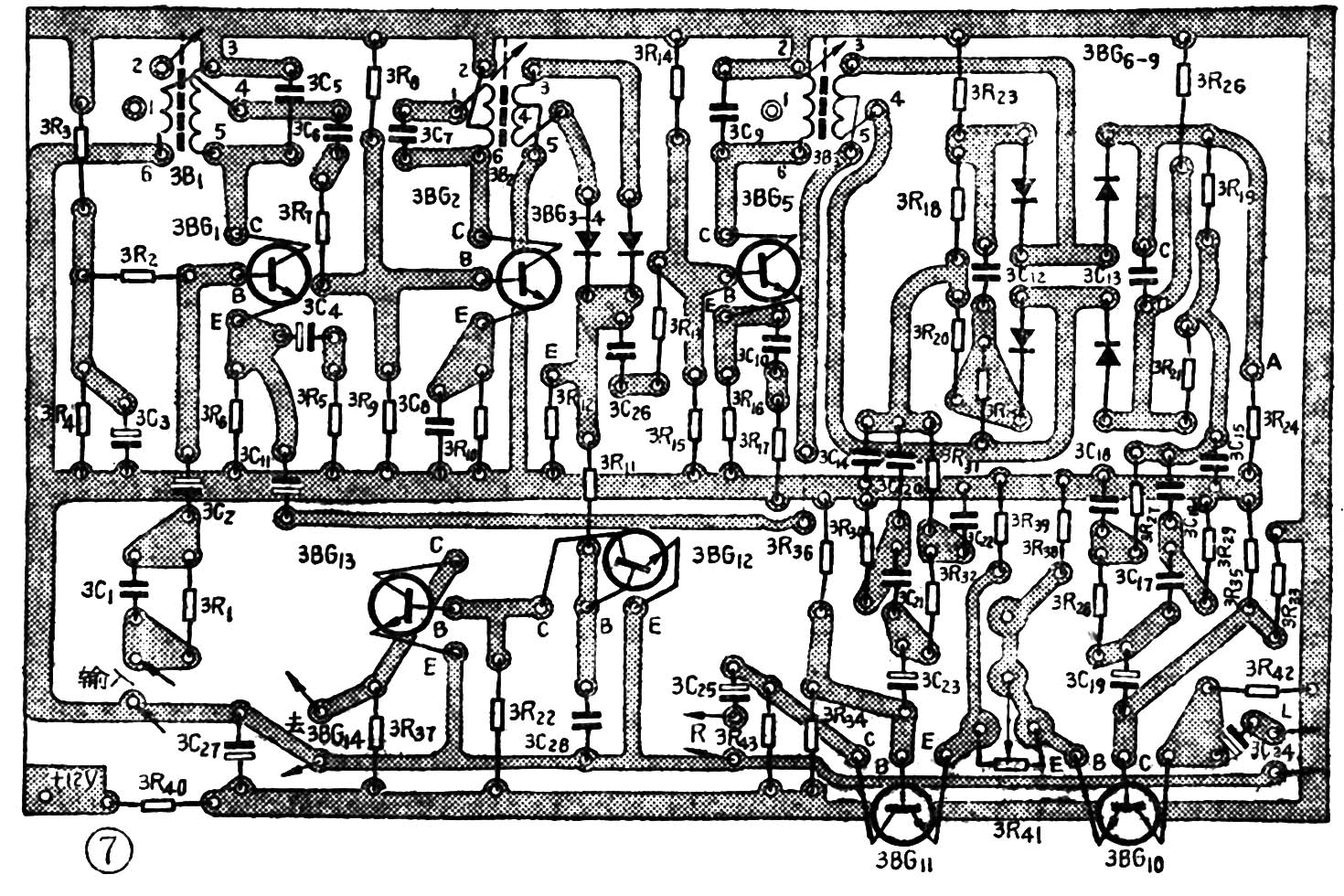

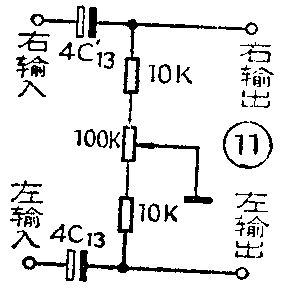

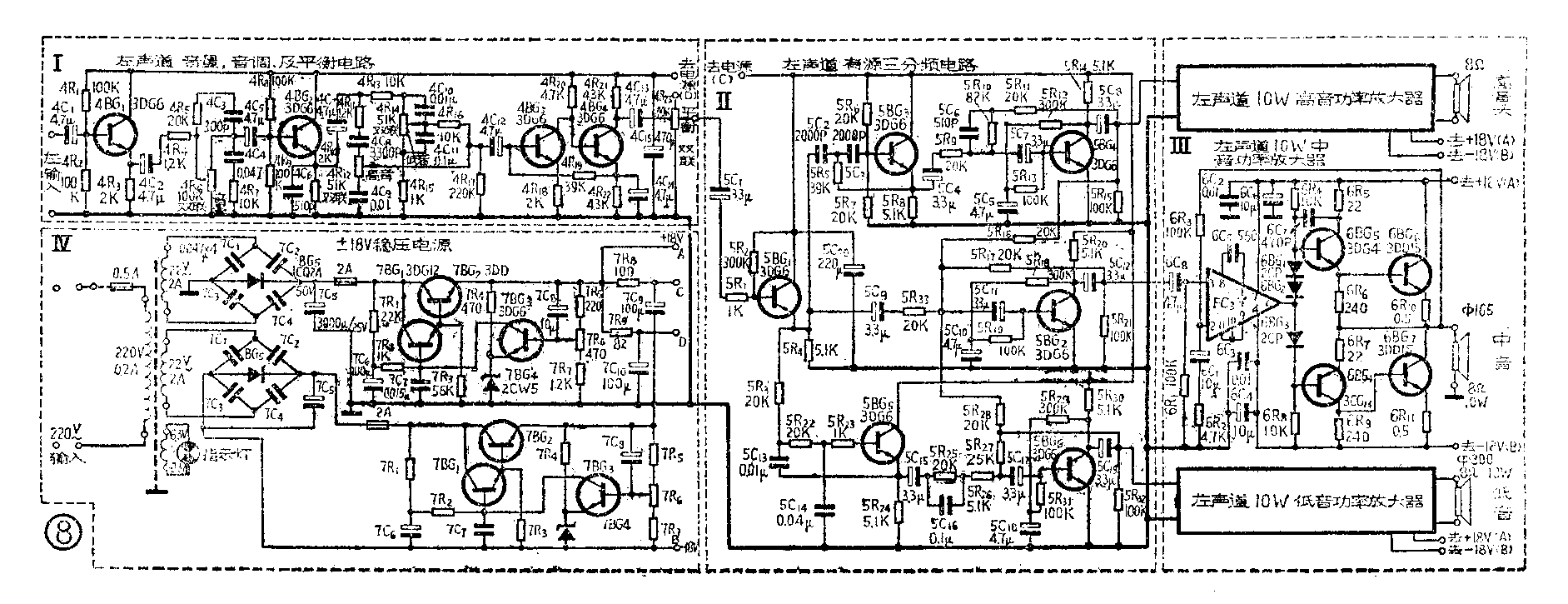

图7是立体声解码器的印制电路板图，3B1、3B2、3B3的位置可根据实际骨架的形状和尺寸决定。整个高中频部分除高频头中的BG\(_{1}\)、BG2、BG\(_{3}\)要求截止频率高、噪声小以外，其余各管均无特殊要求。该接收机的低放部分由左、右两声道放大器组成。每个声道包括音量音调板、有源三分频滤波器板及高音、中音、低音功率放大器板。图8中第I部分是左声道的音量调节、音调调节及平衡电路。4BG1是射极输出器，起提高输入阻抗作用，以便于与收音机前级、录音机、电唱机连接。4R\(_{4}\)～4R7、4C\(_{3}\)、4C4组成小音量等响度补偿电路，因此小音量时高低音得到提升。4R\(_{5}\)、4C3提升高音；4R\(_{7}\)、4C4提升低音。4BG\(_{2}\)起隔离作用，它与4R11～4R\(_{16}\)及4C8～4C\(_{ll}\)一起组成音调调节电路。4BG3、4BG\(_{4}\)及电位器4R23共同构成平衡电路。这里选用带抽头的双连电位器，左声道平衡电位器与右声道平衡电位器的连接方法见图9。如买不到带抽头双连电位器，也可用不带抽头双连电位器，连接方法参考图10。如不用双连电位器使用一般电位器也可以，连接方法见图11。图12是两声道音量、音调印制电路板图，可供制作时参考。

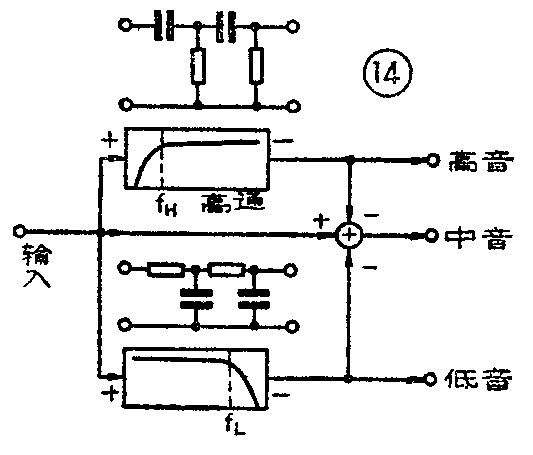

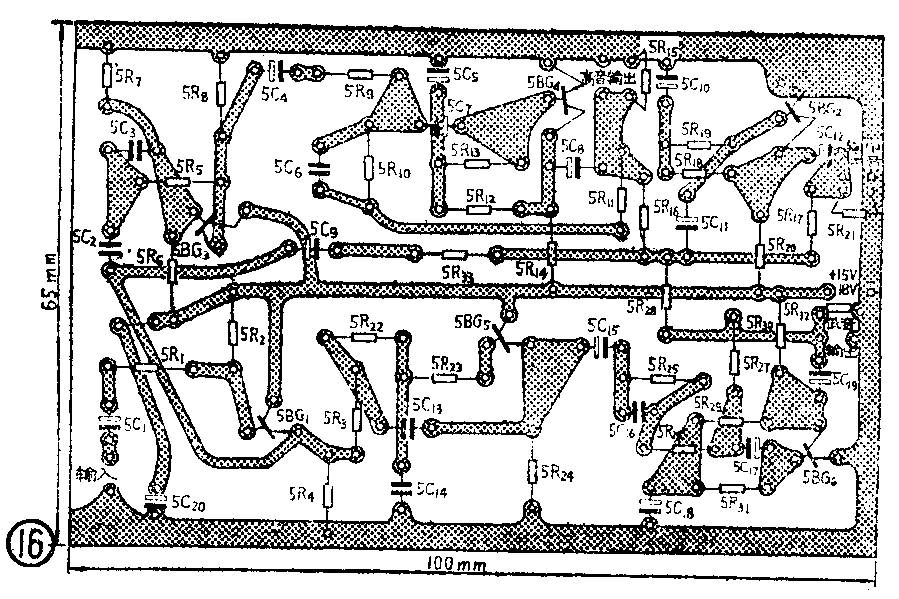

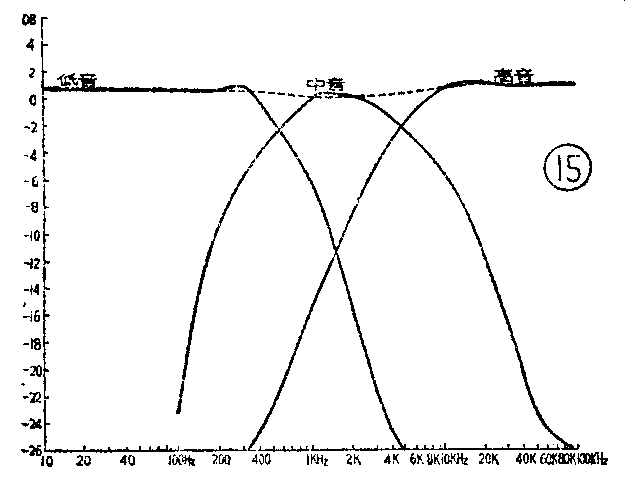

一般常见的分频器大都是在功放末级与扬声器之间加入LC分频网络。这种方法虽然简单，但放声质量受到影响，出现低音模糊不清，高音层次不明的毛病。该机采用前级有源分频的方法，虽然多用几个功率放大器但音质却得到很大改善。常见的线路分频方法如图13所示。滤波电路是由高通、低通、带通三个滤波器组成，而带通滤波又是由高、低通滤波器合成的。这种电路不但调整复杂而且高、中、低三路输出的合成频响曲线很难达到平直。该机使用如图14所示的方法进行分频，这种方法的输出合成频响很平直（图15），实现起来也较容易。只要高、低通滤波器给加法器的信号与输入信号幅度相等，相位差180°就能在加法器的输出端得到中音频信号。分频点应按下述原则选取，即高音分频点f\(_{H}\)约等于10倍低音分频点fL。图8中第II部分的5BG\(_{1}\)是射极输出器起提高输入阻抗作用，5BG3及5C\(_{2}\)、5C3、5R\(_{5}\)、5R6、5R\(_{7}\)组成有源高通滤波器，由发射极输出。5BG5、5C\(_{13}\)、5C14、5R\(_{22}\)、5R23组成有源低通滤波器，也由发射极输出。5BG\(_{4}\)、 5BG6是倒相器，反相后的信号经5R\(_{16}\)、5R28送到加法器（5BG\(_{2}\)）的基极。高音信号由5C8送至高音功率放大器进行功率放大，低音信号由5C\(_{19}\)送至低音功率放大器进行功率放大，中音信号由5C12送至中音功率放大器进行放大。5C\(_{6}\)、5R10、5R\(_{11}\)为高音频率校正元件，保证5BG4输出反相180°。5R\(_{25}\)、5R26、5C\(_{16}\)是低音频率校正元件，保证5BG6输出反相180°。图16是分频器印制电路板，左、右声道各有一块。

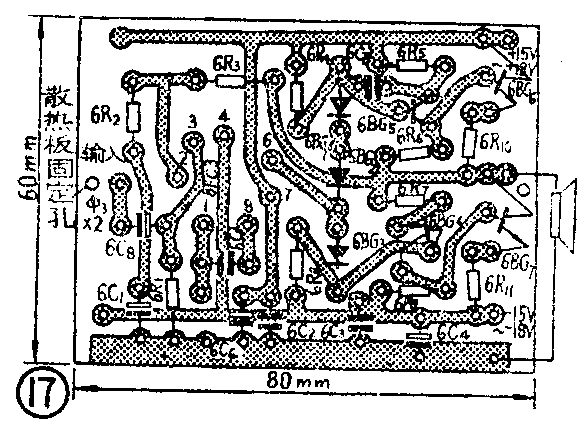

图8中的第III部分是功率放大器，左声道共计三块完全相同的电路板，图中仅画出中音功率放大器电原理图，其余两块一样。从图中可见，这是常见的OCL放大器，由于使用了一只FC3，使得调整极为简单，只要元件是好的，焊接无错误。基本不用调整即可正常工作。图17是功放印制板图，6块完全相同。

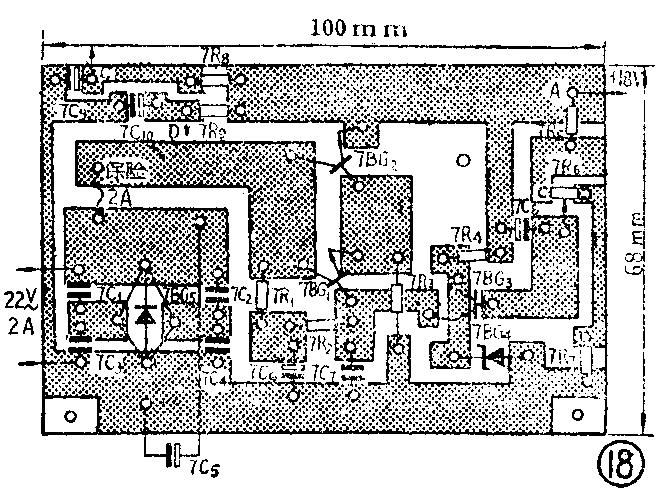

图8第IV部分是电源部分，整机共用一只电源变压器，直流正电源与负电源分别用两组整流器，两组稳压器。功放级由A、B两端供电，音量音调板由D端供电，分频板由C端供电。图18是电源印制板，共计两块。

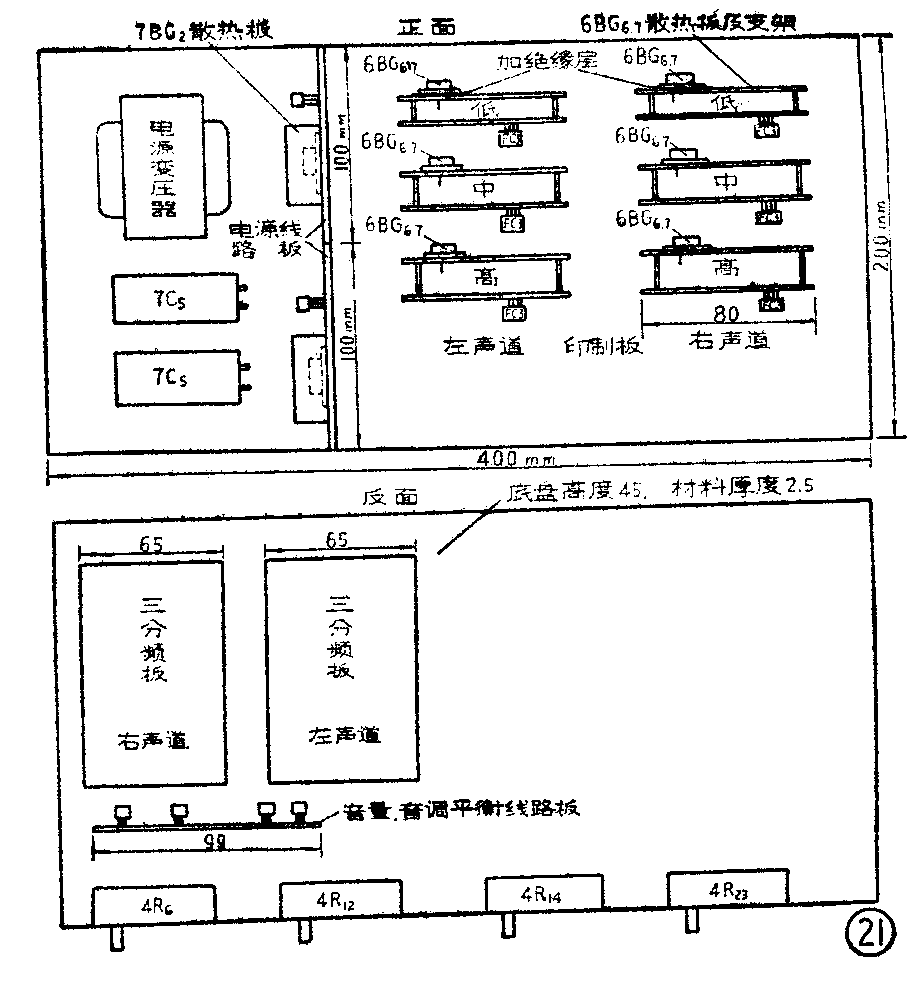

该机在18伏直流电源下功率可达10～12瓦，15伏供电可达7瓦（失真度小于0.9％）。频响在20Hz～20KHz范围为±1dB。制作前应对元器件有所选择。电容器4C\(_{3}\)、4C4、4C\(_{8}\)、4C9、4C\(_{1}\)0、4Cll、5C\(_{2}\)。5C3、5C\(_{6}\)、5C13、5C\(_{14}\)、5C16的容量误差应小于±10％，纸介或涤纶介质的均可，但象铁电一类容量受温度影响较大的电容一律不能使用。0.04μF的电容可用两个0.022μF的并联代替。电阻4R\(_{4}\)、4R5、4R\(_{7}\)、4Rll、4R\(_{13}\)、4R15、4R\(_{16}\)、5R5、5R\(_{6}\)、5R7、5R\(_{1}\)0、5R22、5R\(_{23}\)、5R25的限值误差不应超过±5％。双连电位器可用两只普通电位器改制。晶体管5BG\(_{2}\)、5BG3、5BG\(_{4}\)、5BG5、5BG\(_{6}\)的β值应尽量一样，6BG6、6BG\(_{7}\)使用3DD15、3DD301、DD505均可、β值大些较好，但每路应配对。FC3应能承受±18伏电压。电源变压器铁芯使用D42GEB26×32硅钢片，初级绕组用φ0.41漆包线绕970圈，次级22伏用φ0.8漆包线绕92圈，6.3伏线包用φ0.23漆包线绕25圈。图19是功放管散热板，将6BG6、6BG\(_{7}\)固定在散热板上（注意加绝缘层），再将功放印制板用螺钉固定在散热板上，用散热板的拐角与机器底盘固定。图20是电源部分7BG2（3DD）大功率管（安装时注意绝缘）的散热板，可选择适当地方固定在底盘上。全机内部结构可根据自己的实际条件设计，图21可供制作者参考，但应注意高频头应安装在面板上。发热元件（如大功率管、电源变压器等）应注意通风。音频输入端应远离电源部分。各个电路板的公共地线应分别与电源部分的地线直接连接，避免把各个电路板用公共地线串联。扬声器尽量选用灵敏度相同的，否则容易影响总频响的平直。喇叭箱的尺寸可根据手头的扬声器直径参考有关书、刊制做。(于民生)
