电感线圈就是用漆包线绕在绝缘管上或铁心、磁心上的一种元件。电感线圈根据结构不同又可分为空心线圈、铁氧体心线圈、铁心线圈等几种。它们在电路中的符号很相似，但又有些区别。
线圈的符号
1．空心线圈的符号。图1a、b所示为空心线圈的符号和实物。符号中一个个半圆弧的线形象地代表了线圈中一圈圈的导线。尽管线圈在绕制时，有的采用一圈挨一圈的密绕，有的采用间绕（即一圈与一圈之间隔开了相当的间隙），还有的采用蜂房式绕制，只要是空心线圈，均用图1b符号表示。电感量为2.5毫亨或3毫亨的空心线圈可用在再生式晶体管收音机中作高频扼流圈。

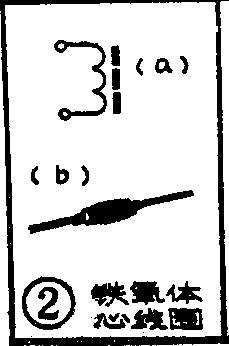

2．带铁氧体磁心的线圈符号。如果在绕好的空心线圈中插入铁氧体磁心，就要用图2（a）所示符号表示。其中线圈上半弧形曲线上旁边的虚线就表示铁氧体磁心。简易收音机中的高频扼流圈就可用塑料封装的铁氧体磁心线圈，它的体积比空心线圈小得多。

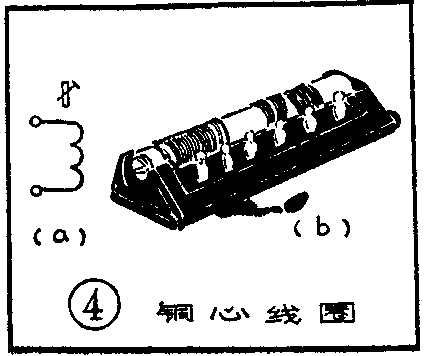

3．可调磁心线圈符号。如果铁氧体磁心线圈中的磁心，它放进线圈中的深度可以调整，称可调磁心线圈，用图3a符号表示，其中虚线上的平头箭头表示可以调动的意思。可调磁心线圈可用在各种调谐电路或振荡电路中，如有些电视机公共微调高频头中的频率微调线圈。如果电视机中的高频头是独立微调的，则频率微调线圈往往用铜心线圈。铜心线圈的符号见图4a，其中长方形的空心线表示铜心，箭头仍表示可以调动。

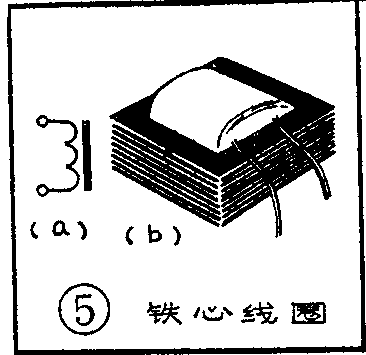

4．铁心线圈符号。如果绕好线圈后，在中间插入硅钢片等一类的物质，就要用图5（a）所示符号表示，线圈旁边的粗黑色线条表示铁心。这种铁心线圈用在电子管收音机或扩音机的整流滤波电路中作低频阻流圈用。
在无线电电路图中，线圈符号旁边往往标明电感量数值。线圈电感量最基本的单位是亨利，用字母“H”表示。比亨利小的单位有毫亨（mH）和微亨（μH）。它们之间的关系：
1亨（H）＝1000毫亨（mH）=1000000微亨（μH）
变压器的符号

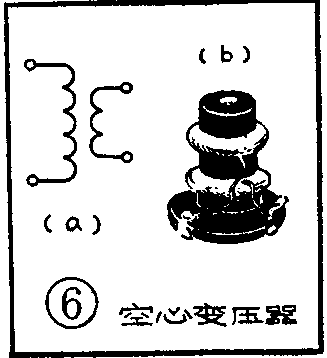

1．空心变压器的符号：空心变压器是由两个空心线圈互相靠近，并固定在绝缘骨架上组成的。它的实物和符号见图6。空心变压器一般用在频率较高的场合，如用在电子管收音机的输入电路中。

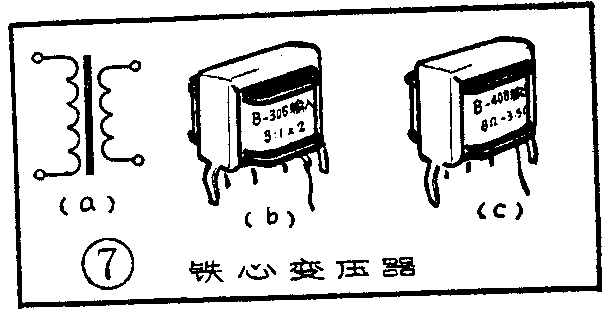

2．铁心变压器符号：如果绕好了两个线圈，中间插入硅钢片，就组成铁心变压器。它的符号和实物见图7。符号中的实心黑线表示铁心，实线两边的线圈就表示变压器的初级线圈和次级线圈。铁心变压器一般用在频率比较低的场合，如晶体管收音机中作低放的输入、输出变压器。

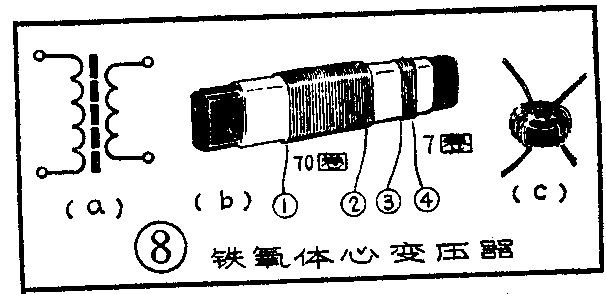

3．铁氧体心变压器符号：如果两个空心线圈中插入的是铁氧体心，则要把铁心变压器符号中的实线改画成虚线，见图8所示。晶体管收音机中的天线初、次级线圈，就是铁氧体心变压器。还有些铁氧体心变压器用在频率较高的电路中，如电视机中的行输出变压器。

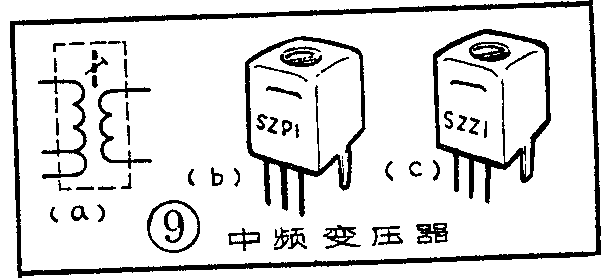

超外差式晶体管收音机中用的中频变压器和振荡线圈也是带铁氧体心的变压器，它们用图9所示符号表示。其中虚线长方框表示变压器外边的小铁壳，叫屏蔽罩，虚线框上边的几段虚线与箭头表示变压器线圈内的可调磁心。
4．自耦变压器符号：自耦变压器外形和符号如图10所示，它的符号与铁心线圈有些相似。这种自耦变压器的初级线圈和次级线圈的一部分是公用的，AB相当于变压器的初级线圈，CD相当于变压器的次级线圈。符号中次级线圈画箭头的一端表示可在AB线圈上滑动来改变次级线圈的圈数，从而改变输出电压。自耦变压器常用在各种电源供电电路中。如有的地区市电电压波动较大，为了保证得到需要的电源电压就可以用自耦变压器加以调节。(沈征)
