在调整晶体管电路的偏流电阻时，在一般放大电路中，偏流电阻阻值要从最大逐渐减小，而在OTL电路中，却要从零逐渐加大偏流电阻，否则不安全。请你想一想，这是为什么？
想想看答案

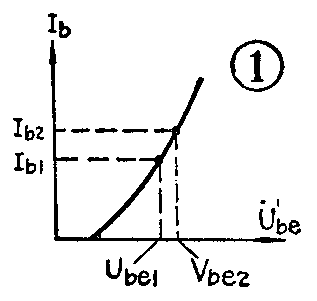

我们知道，为使晶体管正常工作，都需要调整静态工作点。从晶体管输入特性曲线（见图1）来看，调整静态工作点也就是调整U\(_{be}\)的大小，以得到一个适当的Ib值。工作点的调整是靠调整偏流电阻来实现的。那么为什么有的偏流电阻在调整过程中必须从最大值逐渐减小呢？下面我们以图2a为例来分析这个问题。

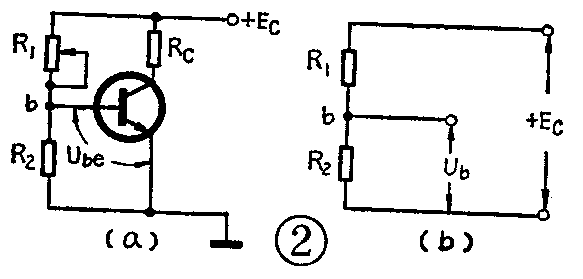

图2a电路的偏置电压是由电源电压E\(_{c}\)经R1、R\(_{2}\)分压后得到的（忽略基极电流的影响），其等效电路如图2b，其中Ub=E\(_{c}\)R2R\(_{1}\)+R2。调整偏流一般都是调整上偏流电阻R\(_{1}\)。由上式可知，当Ec、R\(_{2}\)固定后，R1的数值越大，U\(_{b}\)越小，也就是Ube越小。从图1的输入特性曲线可以看出，这时的I\(_{b}\)也小。因为Ic=βI\(_{b}\)，所以Ic也小。这时只是管子的工作状态不对，但不会烧坏管子。假如R\(_{1}\)的数值很小，甚至R1≈0，则U\(_{b}\)≈Ec。由于一般电路中的E\(_{c}\)远大于Ube，所以这时的I\(_{b}\)、Ic都很大，很可能把晶体管烧坏。由此可见，在调整图2a一类电路的静态工作点时，其偏流电阻R\(_{1}\)的数值应当由大变小。为了防止不慎使R1→0，通常还和R\(_{1}\)串联一个固定电阻。
然而，由于偏压的供给方式不同，有的电路在调整工作点时，偏流电阻又必须从较小的数值向较大的数值变化。下面以图3为例进行分析。
图3是一个无变压器的功率输出级电路。两只末级管子BG\(_{2}\)、BG3的基——射极电压决定于推动级BG\(_{1}\)的Ic1和电阻R\(_{1}\)的乘积，即UR1=I\(_{c1}\)·R1＝U\(_{be3}\)+Ueb2。I\(_{c1}\)确定后，UR1的大小就决定于R\(_{1}\)。当R1很大时，U\(_{R1}\)也大，因而使Ube2、U\(_{be3}\)也大，并导致Ib2、I\(_{b3}\)和Ic2、I\(_{c3}\)增大，有可能将晶体管BG2、BG\(_{3}\)烧坏。如果R1从最小值逐渐增大，就不会出现烧管的问题。
总之，由于电路不同，在调整静态工作点时，有的电路偏流电阻只能从最大值逐渐减小，而有的电路偏流电阻又只能从最小值逐渐增大。对这一点应当特别注意。（段炳义）
