负反馈怎样稳定放大器的增益

🏠 首页 《无线电》杂志 1982年 🔗 第6期 🔗 第35页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 刘铁夫 🔗

稳定增益的必要性

增益稳定度是放大器的一项重要技术指标。一部性能优良的放大器,其输出信号X\(_{0}\)与输入信号Xi之间的关系应保持X\(_{0}\)=AXi,式中X代表电压或电流。当X\(_{0}\)与Xi均为电压时,则上式为V\(_{0}\)vV\(_{i}\)V为电压增益或电压放大倍数。在理想情况下,A\(_{V}\)为常量,即增益是稳定不变的。实际的放大器由于受某些因素的影响,即使输入电压Vi固定,输出电压V\(_{0}\)也不可能为一稳定值,即AV总有些变化。通常用增益稳定度这个指标来评价放大器增益变化的程度,假设电压增益受影响由A\(_{V}\)变为AV′,则将其相对变化量定义为增益稳定度\(_{v}\)Av=A\(_{v}\)v;A\(_{v}\)。显然其值愈小,放大器的增益愈稳定。

具有稳定的增益对放大器来说有十分重要的意义。如果一个放大器的增益不稳定,带来的后果常常不单纯是输出电压(或电流)大一些或小一些的问题,而是起着决定性的作用。例如一台电子体温表中的放大器,若在环境温度高时放大倍数大,温度低时放大倍数小,那么用这只表来检测患者体温时,在夏季就会把体温正常的人误测为发烧;在冬季则会把发烧的病人误测为体温正常。至于用在质量检测、灾情报警、遥控遥测等系统中的放大器,增益不稳定造成的危害就可想而知了。对于电视机或收音机中的放大电路,增益不稳定也会带来许多不良后果,增益变高会使放大器自激,增益变低则将使许多技术指标(如失真度、灵敏度等)下降。因此,从某种意义上来讲,放大器增益的稳定性比增益本身还重要。

然而,获得高稳定度的增益并不是一件容易的事,就以晶体管放大电路来说,环境温度、电源电压、负载等因素的变化,都将引起放大器增益的变化,所以要提高增益稳定度,就必须采取一系列的措施,而这些措施的核心就是在放大器中引入负反馈。下面我们来说明利用负反馈稳定增益的原理。

利用负反馈稳定工作点

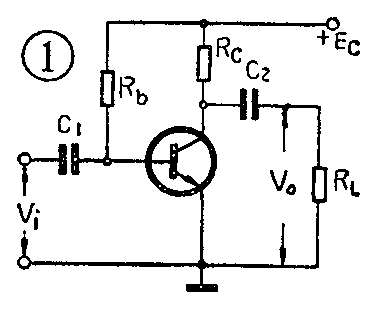

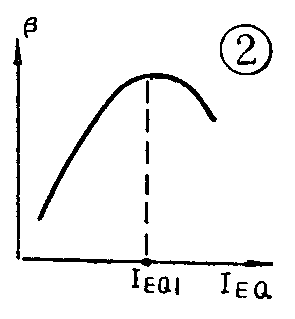

要解决增益不稳的问题,必须找出增益不稳的原因,并对症下药才成。理论和实践都证明,放大电路中晶体管的直流工作点变化,是使增益不稳的一个重要因素。例如图1所示的单级共发射极放大电路,其电压增益的表达式为A\(_{v}\)=V0V\(_{i}\)=-βR′L;r\(_{be}\),式中rbe为晶体管的输入电阻,β为电流放大系数,R\(_{L}\)′=RC‖R\(_{L}\)。由此式可知,Av与r\(_{be}\)成反比,与β成正比。然而rbe和β都是与晶体管静态工作电流I\(_{EQ}\)(≈ICQ)密切相关的量。在工作频率较低时,r\(_{be}\)=300(Q)+(β+1)\(\frac{26(mV)}{I}\)EQ(mA)。此式表明I\(_{EQ}\)大,rbe就小,并导致A\(_{v}\)增大。β随IEQ变化的规律如图2所示,I\(_{EQ}\)在某一值(IEQ1)附近时,β值较大,I\(_{EQ}\)远离此值,β值要下降。由此可见,当IEQ变化时,r\(_{be}\)及β都要发生变化,从而引起Av的变化。因此要想使放大器的增益稳定,必须使晶体管的静态工作电流稳定,也就是使工作点稳定。

图1
图1 🔍原图 (377×309)
图2
图2 🔍原图 (295×319)

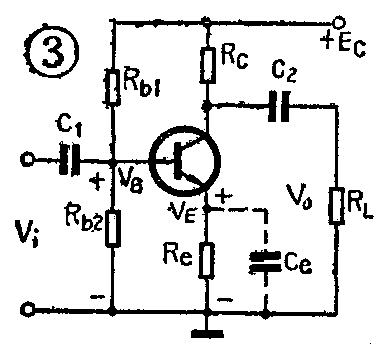

怎样才能获得一个稳定的工作点呢?这就需要采用适当的偏置电路并加负反馈才成。图3就是一个工作点稳定的典型电路,图中的R\(_{b1}\)、Rb2组成一个分压电路,若满足流过R\(_{b1}\)和Rb2的电流远大于基极静态电流I\(_{BQ}\)时,IBQ则可以忽略,于是基极电位将不受I\(_{BQ}\)变化的影响而固定为VB=\(\frac{R}{_{b2}}\)Rb1+R\(_{b2}\)Ec。发射极电阻R\(_{e}\)上的压降VE=I\(_{EQ}\)Re≈I\(_{CQ}\)Re。从图上可以看出,对晶体管基极与发射极之间的电压V\(_{BE}\)来说,VE与V\(_{B}\)是串联关系,而且二者极性相反,所以VBE=V\(_{B}\)-VE。下面来分析I\(_{EQ}\)的稳定过程。我们知道,温度对晶体管参数的影响,最终都集中表现在晶体管电流的变化上,例如,当环境温度上升时,引起IEQ增加,这时V\(_{E}\)=IEQ·R\(_{e}\)将随之增加。由于VB已由分压电路固定,因此V\(_{BE}\)=VB-V\(_{E}\)就要随之减小。VBE减小又使基极电流I\(_{BQ}\)减小,最后使IEQ减小,这就限制了I\(_{EQ}\)的增加,达到了稳定工作点的目的。

图3
图3 🔍原图 (383×353)

由前面的分析可知,这个电路所以能够稳定工作点,关键是在发射极接入了电阻R\(_{e}\),用Re上的压降VE的变化来反映I\(_{EQ}\)(ICQ)的变化,并且把这个变化从输出回路反送到输入回路里,通过控制V\(_{BE}\)使IEQ(I\(_{CQ}\))向相反的方向变化。这种通过一定的方式,把输出回路中的电压或电流反送回输入回路的过程称为反馈。VE称为反馈电压,由于V\(_{E}\)与VB的极性相反,V\(_{E}\)能够削弱放大器的实际输入电压,因此是一种负反馈。又由于VE取自输出电流I\(_{EQ}\)(ICQ),V\(_{E}\)与IEQ(I\(_{CQ}\))成正比关系,因而具有稳定输出电流的作用,所以通常把这个电路称为电流负反馈稳定工作点电路。另外,从图看出,在Re上并联一只电容器,其目的是将交流信号旁路,避免对交流信号起反馈作用,而仅仅对直流起反馈作用,因此这种反馈又叫做直流负反馈。

除了温度的影响以外,电源电压的变化也将造成工作点的变动,使放大器的增益变化。仍以图3为例,当电源电压E\(_{C}\)减小时,由于VB=\(\frac{R}{_{b2}}\)Rb1+R\(_{b2}\)EC,因此V\(_{B}\)必然减小,并引起VBE减小,最后使I\(_{EQ}\)减小。因此,为了提高工作点的稳定性,除了采用稳定工作点的偏置电路以外,放大器的电源还需要采用稳压电源。

稳定交流信号的增益

交流放大器仅仅具有稳定的工作点还是不够的,在某些情况下(如负载变化),即使工作点稳定,其增益仍要发生变化。因此为了使交流信号的增益稳定,还必须采用交流负反馈电路。下面我们先通过一个具体电路来研究交流负反馈是怎样产生的。

图4
图4 🔍原图 (551×425)

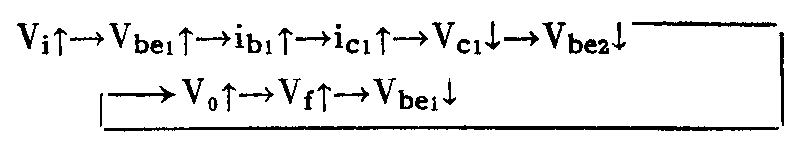

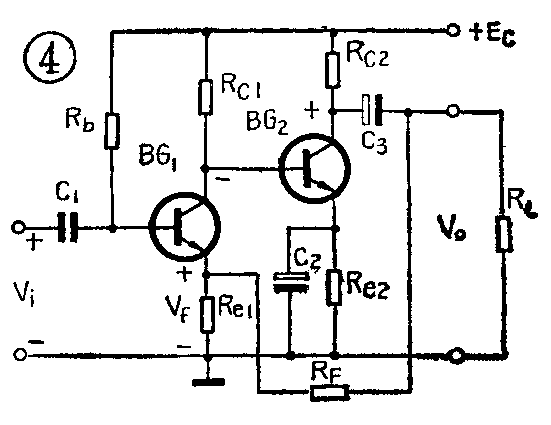

图4是某晶体管收音机低频放大器的输入级,这是一个两级直接耦合放大电路。在这个电路里,由于R\(_{F}\)跨接在输出端与晶体管BG1发射极之间,因此输出电压V\(_{0}\)的一部分能够通过RF加在R\(_{e}\)上,这就构成了反馈回路。下面我们再分析引入反馈的极性。假设在放大器的输入端加上一个随时间上升的正电压Vi,则可得到如下的反馈过程:

图5
图5 🔍原图 (809×151)

因为在输入回路里,V\(_{i}\)使Vbe1↑,V\(_{f}\)使Vbe1↓,显然反馈电压有削弱原输入信号的作用,所以为负反馈。由图可知,V\(_{f}\)=Re1R\(_{e1}\)+RFV\(_{0}\)=FvV\(_{0}\),式中Fv=V\(_{f}\);V0=\(\frac{R}{_{e1}}\)Re1+R\(_{F}\),称为电压反馈系数,用来表示电压反馈的强弱,Fv越大,表示反馈越强。

那么,引入负反馈后对放大器的增益有哪些影响呢?在没有反馈时,放大器的增益即为A\(_{v}\)=V0V\(_{be}\);引入反馈后的增益Avf=V\(_{0}\);Vi。因为V\(_{be}\)=Vi-V\(_{f}\)=Vi-F\(_{v}\)V0=V\(_{0}\)Av,即A\(_{v}\)Vi-F\(_{v}\)V0A\(_{v}\)=V0\(_{v}\)Vi=V\(_{0}\)(1+AvF\(_{v}\)),于是Avf=V\(_{0}\);Vi=\(\frac{A}{_{v}}\)1+AvF\(_{v}\)。由于AvFv>0,即(1+A\(_{v}\)Fv)>1,则A\(_{vf}\)<Av。由此可知,引入负反馈后,放大器的增益将要降低,其值为无反馈时增益的1;1+A\(_{v}\)Fv。例如,若图4所示放大器的A\(_{v}\)=100,Fv=\(\frac{1}{100}\),则A\(_{vf}\)=Av;1+A\(_{v}\)Fv=\(\frac{1000}{1+10}\)≈100。通常称(1+A\(_{v}\)Fv)为反馈深度,它是负反馈电路中一个很重要的参数。

诚然,引入负反馈后使放大器增益降低是我们所不希望的,然而,“牺牲”一些增益却能够使放大器的许多性能得到改善,这些改善是用其它方法所不能做到的。而增益的降低则可用增加放大器级数的方法予以弥补。因此,负反馈作为一种改善放大器性能的手段,在各种放大电路中应用得十分广泛,提高增益稳定度就是其中之一。下面以图4为例分析增益的稳定过程。

设输入电压V\(_{i}\)为某一固定数值,并且忽略Rb的分流作用。当负载电阻R\(_{L}\)由于某种原因(例如下一级输入电阻改变)变小时,则输出电压V0就要减小。而V\(_{0}\)减小又必然使Vf减小,结果使BG\(_{1}\)输入回路的净输入电压Vbe1=V\(_{i}\)-Vf增加,这样就会使V\(_{0}\)增加而趋近于原来的数值,达到了稳定电压增益的目的。

上面我们定性地分析了放大器增益的稳定过程。为了进一步说明这个问题,我们再研究一下在深负反馈情况下,放大器的增益都是取决于哪些因素。由式A\(_{vf}\)=Av1+A\(_{v}\)Fv可知,当A\(_{v}\)Fv>>1,即反馈深度(1+A\(_{v}\)Fv)≈A\(_{v}\)Fv时,A\(_{vf}\)=Av;1+A\(_{v}\)Fv≈\(\frac{A}{_{v}}\)AvF\(_{v}\)=1;Fv。这个式子告诉我们:在负反馈很深的情况下,放大器的增益仅仅取决于反馈网络本身的参数(本例中A\(_{vf}\)≈\(\frac{1}{F}\)v=R\(_{e1}\)+RF;R\(_{e1}\),而与放大电路的Av无关。也就是说,在放大器中影响A\(_{v}\)的各种因素,如β、rbe等,在深负反馈的情况下,都变成了无关的因素。这样就大大地提高了增益的稳定度。因此,对负反馈放大电路的设计,总是力求满足A\(_{v}\)Fv>>1这个条件,而且尽力把A\(_{v}\)做得大些,这样既能满足AvF\(_{v}\)>>1,又不致因为Fv过大使增益降低太多(∵A\(_{vf}\)≈\(\frac{1}{F}\)v),从而也保证了对放大器增益的要求。另外,反馈网络也要选择性能稳定、质量良好的电阻电容元件,而且一般不采用有源电路。

最后需要说明,负反馈在放大电路中应用极为广泛,电路形式繁多,根据反馈电路与输出回路及输入回路的联接方式不同,稳定的对象和稳定的程度将有所不同,需要进行具体分析。限于篇幅本文仅以常用的电压串联负反馈稳定电压增益为例,进行原理性分析,在实际中还需要考虑许多因素的影响。(刘铁夫)
