声表面波滤波器（SAW），是彩色电视机中采用的一种新型元件（黑白机也可以用）。用来代替图象通道中的中频集总滤波器。这样可以简化电路、简化调整步骤。

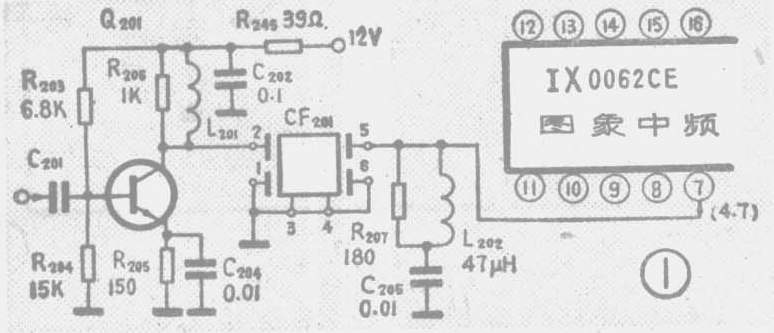

现以SHARP（夏普）C－1410DK电视机为例，介绍一下SAW的常见故障的检修方法。图1为该机SAW及其有关电路。
一常见故障现象及检查方法
1．无图象、无伴音，但有杂波和沙沙声，有时电阻R\(_{245}\)（39Ω）也被烧坏。这是由于SAW输入端接地或短路造成的。
检查时先用直流电压表，测量高频头的+12伏电源电压，如果只有1伏左右，再测Q\(_{2}\)01的C极，和声表面波滤波器CF201的②脚电压，正常情况为12伏，如果也为1伏左右，说明是SAW的输入端接地或短路了。利用欧姆表，在关机后立刻测CF\(_{2}\)01①②脚之间的阻值的方法，也可以检查，但不够准确，时间稍长就测不准了，正常时阻值接近于无穷大，如果接近于零或阻值很小，也说明有故障。
2．电视机亮度变暗，无图象也无杂波，无伴音也无沙沙声。这是由于SAW输出端接地或短路造成的。
检查时，用直流电压表测CF\(_{2}\)01的⑤脚对地电压，正常时为3.5～4.7伏，如果近于零伏，说明是SAW输出端接地或短路了。
3．下面几种不同的故障现象，是由同一种故障原因造成的。
①喇叭有喀喇声，同时图象明显闪动，时而出现白色的水平亮线。
②信号弱、不稳定、无彩色，并且水平和垂直都不同步。
③图象象素颗粒粗，好像高频失调时的情况，彩色时有时无。
这些现象都是由于SAW内部接触不良、或对地打火造成的。这类故障是前述第一种或第二种故障产生的初期阶段。继续发展下去，就会变成接地或短路故障。有的电视机，开机时是第三种故障现象，过一段时间之后就变成第一种或第二种故障现象了。
检查时用直流电压表，测量SAW输入或输出端的电压，就会发现该点的电压也随喀喇声摆动。
4．电视机无图象但是有杂波，无伴音但是有沙沙声，光栅亮度无变化，保护电阻R\(_{245}\)也无烧坏。这是SAW内部开路造成的故障。
测量SAW输入端或输出端的直流电压或阻值均正常。改用已调制的中频信号（或用触接法产生的杂波），从SAW输入端送入无变化，从输出端或中放集成电路的⑦脚送入，图象（或杂波）正常，说明SAW内部开路。
二处理方法
①换用相同规格型号的SAW。

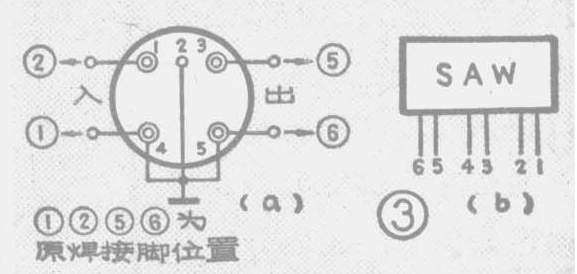

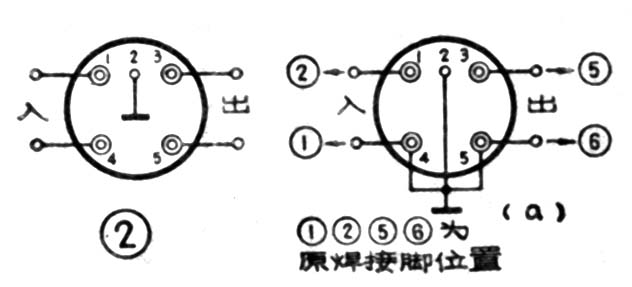

②换用国产或其它进口的SAW。国产声表面波滤波器的型号有LN－37MHz，其管脚接线如图2所示。用于SHARP（夏普）C—1410DK等彩色电视机的声表面波滤波器的接线图，如图3（a）所示，管脚如图3（b）所示。

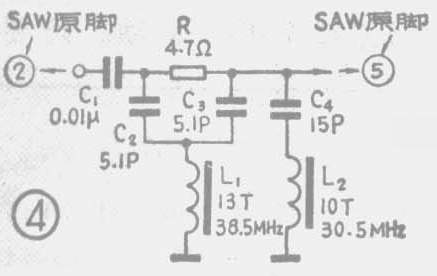

3．自制简单的LC滤波器组件，代替SAW。电路原理图如图4所示，印制电路如图5所示。其中L\(_{1}\)、L2用电视机中频变压器改制，用0.1mm的漆包线或其它线径较细的漆包线均可，L\(_{1}\)绕13圈，L2绕10圈。组件的频率特性有两个明显的吸收点，即38.5MHz和30.5MHz，与高频头的频率特性配合起来，能够得到较满意的效果。
4．应急处理。目前我国各地区的电视台都不超过2－3个频道。而且所用频道都是合理分配的，基本上不存在相邻频道的干扰问题。所以作为应急办法，可以用一只1000P的电容器，把SAW的输入和输出端连通，这样也可以得到正常的伴音和图象。连通时要把坏的SAW从电路中取下来。等到有了合适的SAW后，再把电容器取下，把新的SAW换上。
5．为了防止SAW上述故障的产生，可以在SAW的输入和输出端，将印制电路刻断、各串入一只1000P的隔直流电容，这样减少了SAW内部承受的电压，也就减少了上述故障发生的概率，是一种简便可行的办法。（李福祥）
