我们在修理一台匈牙利TA5301型电视机时，发现伴音正常，行输出变压器发出“吱吱”的叫声，行扫描失步，光栅上出现一些交叉的粗横线条。根据这些现象，我们分析是行扫描电路有故障。经检查，发现集成电路TBA950第3脚（即测试点）的电压只有4V左右，比正常值8.2V低，第3脚的电流也增大到100mA左右。检查TBA950第3脚（即测试点），测不到振荡电压波形。可见TBA950已经损坏。大家知道，TA5301型电视机采用的是行逆程供电的泵电源电路，其中，集成电路TBA950与有关元件组成“同步组件”。它的功能主要是，给行扫描输出部分提供行振荡脉冲，并给场扫描电路提供场同步脉冲（详细情况见本刊81年第4期）。TBA950损坏之后，虽然行输出部分得不到正确激励，行扫描电路不能同步，但是泵开关管T601能自激振荡，使C\(_{61}\)0两端有直流电压输出，所以伴音等电路可以工作，只是行、场不同步。

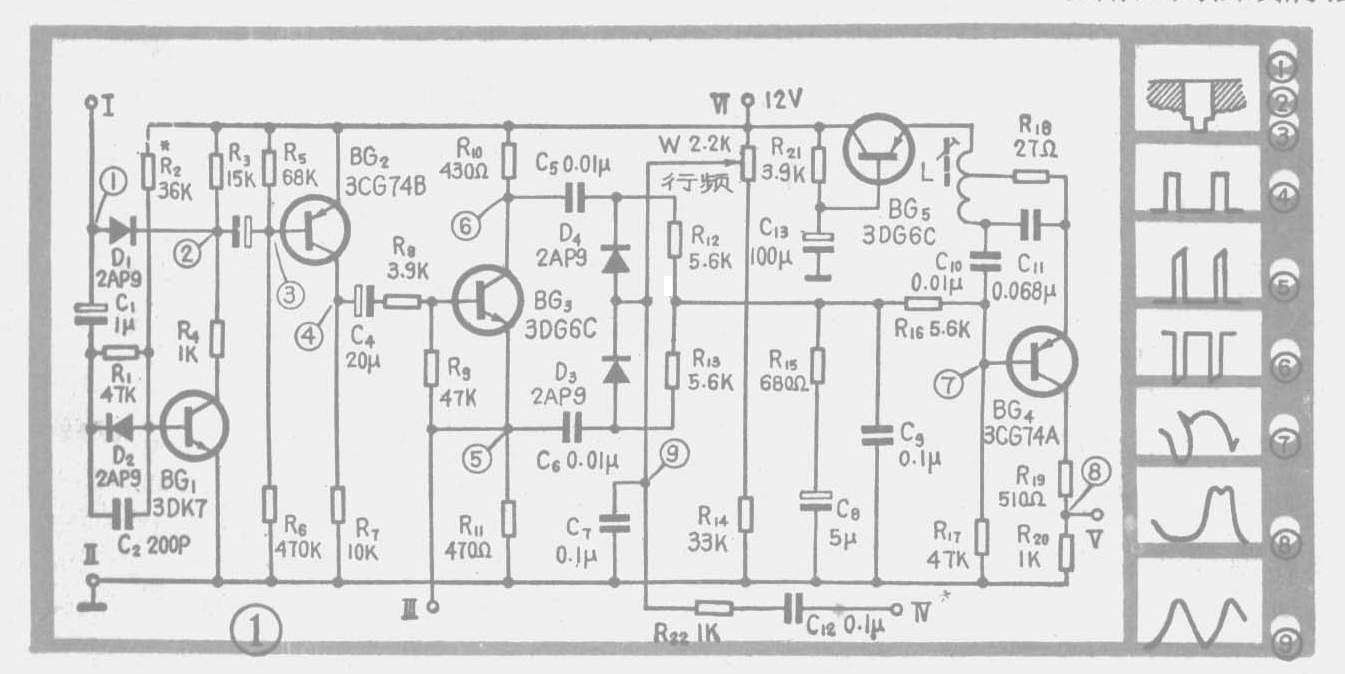

目前，国产集成电路还没有能够直接代替TBA950的，所以考虑用分立元件代替。用分立元件代换损坏的TBA950时，必须注意：①对原电路板不要作太大的改动，以便以后能重新换回TBA950；②在保证整机性能的前提下，尽量简化电路。我们选用的是国产电视机用的一种典型电路，如图1所示。它由抗干扰电路、同步分离、鉴相器、行振荡等组成。方框图如图2（a）所示，比较此电路各引出脚和TBA950与其他电路的连接脚（见图2（b）），可以看出，除对输入全电视信号的极性和供电电压的要求不同外，其他部分都能一一对应。TBA950的供电电压为8.2V，代换电路的供电电压为12V。TBA950输入的全电视信号为同步头向上的负极性信号，它由TDA440的12脚供给。而代换电路则要求同步头向下的负极性信号。TDA440的5脚刚好输出的是同步头向下的负极性全电视信号。所以代换的条件是具备的。

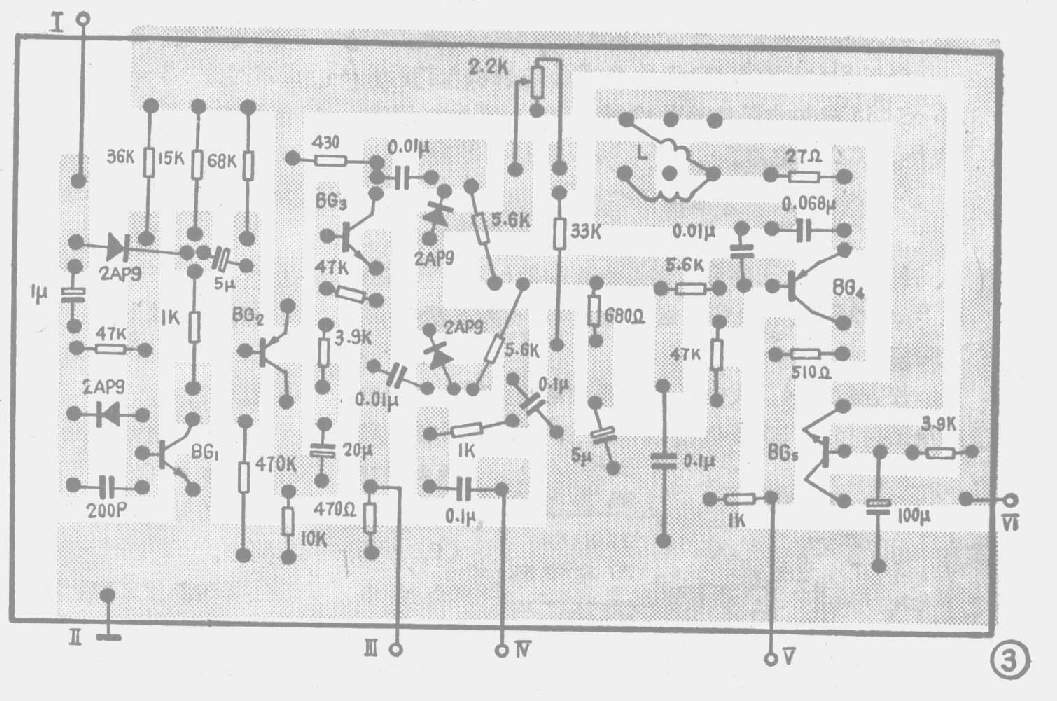

代换电路的印制电路板如图3所示（1∶1），可以用刀刻法或腐蚀法制做。元器件的选择可参考国产电视机的有关资料。行振荡线圈L可以买现成的振荡线圈，也可以用收音机本振线圈改制，骨架如图4所示，用φ0.1毫米的漆包线，1～4绕300圈，4～6绕450圈。装配前，要用万用表测量一下各电阻的阻值，看是否符合要求。测量各个电容器，看是否漏电，然后再进行焊接。

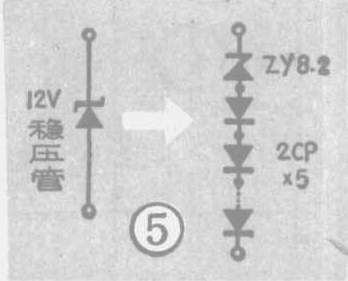

将损坏的TBA950拆掉，把稳压管D623（ZY8.2）换成12V稳压管，或在D\(_{623}\)的正极上串接五个2CP二极管，如图5所示。适当调整R623的阻值，使电压为12V。再将C\(_{4}\)09、R405从行激励管T605基极断开。其他外部元件可以不拆。然后把分立元件代换电路板连接到电视机电路中去。视频信号输人端“Ⅰ”接到R\(_{642}\)与C628联接点处；接地端“Ⅱ”接在原TBA950的1脚处；场同步脉冲输出端“Ⅲ”接到原TBA950的7脚处；行逆程比较脉冲输入端“Ⅳ”接到原TBA950的10脚处；行振荡脉冲输出端“Ⅴ”接到原TBA950的2脚处；＋12V电源端Ⅵ接到原TBA950的3脚处。
连接好之后，如果检查无误，就可以开机调试了。开机后，如果行输出变压器发出的“吱、吱”叫声消失，并有图象出现（可能不同步），说明行振荡已经起振了。测量一下电压，看是否为+12V，否则应调换稳压管。将代换电路板上的行频电位器W置于中间位置，细调行振荡线圈的磁心，使图象同步。再左右旋动电位器W，图象能左右移动，并能在一定范围内，保持图象不失步。如果同步范围太窄，可调整R\(_{2}\)，使代换电路测试点①～②之间的直流电压有0.4V左右（①点为正）。正常情况下，各测试点的波形见图1。
调试完毕，将行频电位器W装在后盖板帧频电位器的旁边。电路板立着固定在机架帧输出组件左边。电路板尽可能远离显象管等发热元器件。（艾奇）
