问：我在修理星火牌JDS4到电视机时，经常遇到亮度关不上或亮度开不亮的毛病，不知是何原因？

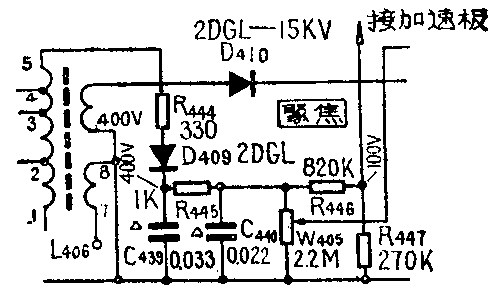

答：星火牌JDS4型电视机的聚焦电压和加速极电压均取自行扫描逆程电压，经D409、2DGL900V整流后输出400V直流电压加到聚焦电位器上，控制聚焦电压。另外再由R\(_{446}\)、R447分压后输出100V直流到显象管的加速极上（由于显象管的产地不同，加速极上电压不一致，特列表供维修时参考），使电视机正常工作。常见的亮度关不住故障主要是由于加速极电压升高所致，此时检查R\(_{447}\)（270K）的阻值，一定是变大或开路，只要换上一只好电阻即可。亮度开不亮的毛病主要是由于无400V或100V电压所造成的（极少数为显象管老化所致）。造成无100V加速极电压是由于R446阻值变大或开路所致，换一只好电阻即可。如果发现是无400V，应先检查R\(_{444}\)（330Ω）和R445（1K）是否开路。出现这种现象最常见的原因是D\(_{4}\)09击穿或漏电流过大、W405聚焦电位器短路、C\(_{439}\)、C440短路等，只要查出和更换损坏的元件即可。（胡洪华）
问：一台14英寸电子管电视机无光栅，用拉弧法判明显象管第二阳极高压极低，可是把高压头从高压嘴拨出后，高压头上的电压又很高，看来高压正常，不知是何原故？

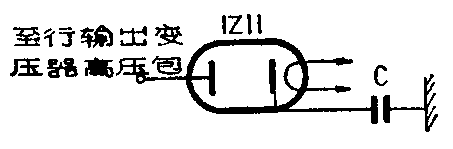

答：这是高压整流二极管1Z11击穿引起的。这类电视机高压整流电路如图。当1Z11完好时，行扫描逆程反峰脉冲经高压包升压，得约14千伏正脉冲加至1Z11的板极，使其正向导通。整流电流给第二阳极内外导电石墨层电容C充电至接近正脉冲幅值的直流电位。在行扫描正程期间，反峰脉冲消失，电容C上约13千伏直流高压使1Z11截止，使直流高压得以保存。而当1Z11击穿时，它在正脉冲存在与消失期间阻值都很小，这时未经整流的频率为15625赫的正脉冲直接加到电容C上。电容C对该频率的容抗不大，这样高压负载几乎短路，使第二阳极电压极低。而一旦高压头拨出，负载就正常了，高压头上电压就很高，用拉弧法能打出10毫米左右的电弧来。其它同类19英寸或16英寸电子管电视机当1Z11击穿时也会出现相同情况，换一只好管子即可。（林天经）
问：台湾省生产的Shera牌13英才黑白电视机电源变压器烧坏，市场出售的电源变压器有可以代用的吗？如自己绕制变压器，初次级线径、圈数各多少？

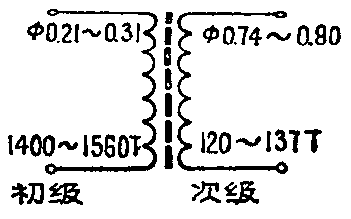

答：台湾省生产的Shera牌13英寸黑白电视机，电源采用低压供电，稳压电源输出为正12伏，正常工作时直流总电流为1.2A，故与市售9英寸、12英寸电视机的电源变压器容量相同，因此。可用市售9英寸、12英寸电视机的电源变压器直接代用。如果自己绕制，可按图示数据绕制，线径和圈数可根据铁芯窗口的大小和手头的材料，在图中给出的数据范围内选取。（汪锡明）
问：一部金星B31—3型电视机产生图象不断上下跳动的故障，调节帧频旋扭也不能制止，经测量帧扫描电路各级电压均正常。请问是什么原因造成？
答：这个故障是由于帧输出管4BG3的β值过高而产生低频自激所造成。将帧输出管4BG3e极负反馈电阻4R20均阻值由2.2Ω增大为3.3Ω～5.1Ω，故障一般可以解决。若故障继续存在，则应更换β值较低（B≥60）的帧输出管。在改变了电阻4R20的阻值或更换了帧输出管4BG3后，电视机的帧幅和帧线性会起变化，应调整帧幅电阻4W2和帧线性电阻4W3使之恢复正常。（花维国）

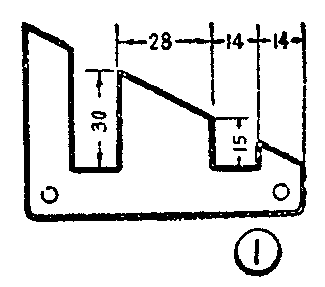

问：有一付舌宽为28毫米的“F”型硅钢片（见图1），怎样绕制成红灯711型六管收音机用的电源变压器？
答：计算电源变压器时除知道硅钢片的几何形状外，还应知道它的含硅量是多少，即俗称的“高硅”或“低硅”，这和计算时所取的磁通密度B有关。“高硅”片可取12000～14000g；“低硅”片只能用到8000～12000g。不知含硅量时一般可取B=10000g。现设基叠厚为28毫米，则铁芯的有效截面积为：
S=2.8×2.8×0.9=7.056cm\(^{2}\)
每伏匝数为：T／V=10\(^{8}\)／4.44×f×B×S=108／4.44×50×10\(^{4}\) ×7.056=6.3839匝／伏
N\(_{1}\)=E1×T／V=220×6.3839=1404（匝）
N\(_{3}\)=E3×T／V=6.3×6.3839×1.05=42匝
N\(_{4}\)=N3×T/V=6.3×6.3839×1.05=42匝（加中心抽头）

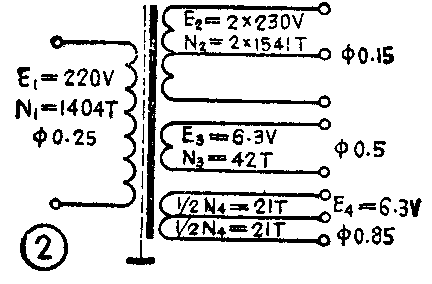

线径可采用原711型电源变压器的规格，初级为φ0.25mm、次级高压为φ0.15mm、灯丝φ0.5mm和φ0.85mm。初次级之间加屏蔽层。绕组数据见图2.（王云飞）
问：什么是盒式录音机碰头清洗带？如何使用？
答：盒式录音机使用一段时间之后，磁头上总会沾上尘埃，影响录放音效果。为了清洗磁头，可以用脱脂棉球或纱布蘸无水酒精擦拭，但这种清洁方式操作烦琐，容易弄坏磁头。近来，国外发明了一种盒式清洗带（CLEANING CASS－ETTE），其外形与普通盒式录音磁带相同，但盒子里面的带子不是磁带，而是一种特殊结构的带子，其表面层是长纤维纸，中层为粘合剂，底层为涤纶薄膜。把这种盒式清洗带放进盒式录音机的盒带仓中，按下放音键即可清洗录／放音磁头；同时揿下放音键和录音键则可以既清洗录／放音磁头，又可以清洗抹音磁头。对于粉尘造成灵敏度下降1分贝以上的情况，一般只需使用一次清洗带（带长2.88米，放音速度走带一分钟）即可恢复正常。盒式清洗带的使用寿命不少于300次。清洗带的使用也不可过于频繁，建议每录、放音10至20小时清洗一次为宜，否则易伤磁头。目前，上海磁带厂的上海牌盒式清洗带在国内市场受到用户的欢迎。
另外，国外还有一些盒式录音磁带（如澳大利亚的YKI带），其磁带的两端引带部分是特制的，亦具有清洗磁头的功能，使用时引带可自动吸掉磁头上的尘埃。这类磁带盒上一般标注有“带磁头清洗引带（WITH HEAD CLEANING LE－ADER）”字样，以示区别。目前，国内尚未见有类似产品。（吴大伟）
问：半导体稳压管能当整流管使用吗？
答：只要稳压管的电性能符合整流电路的要求，原则上是可以当整流管使用的。但考虑到下述两方面的原因，一般情况下不宜当整流管使用。
①稳压管的反向击穿电压即手册中给出的稳定电压值一般较低，在多数情况下不能满足整流电路对整流管反向耐压值的要求。例如，输出直流电压为12伏的桥式整流电路，要求整流管的反向击穿电压不低于20伏；若采用全波整流则要求不低于40伏，显然市售常见稳压管是不能胜任的。
②稳压管的价格较贵，即使电性能满足电路要求，从经济上也是不合算的。（郑浩）
问：怎样估算OTL和OCL电路的输出功率？
答：业余条件下，可根据电路的工作电压、喇叭阻抗值及输出管的压降进行估算，具体方法如下：

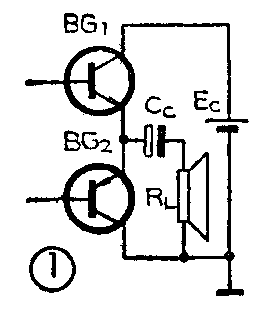

（1）计算OTL电路的输出功率：设电路的工作电压E\(_{c}\)=12V，喇叭阻抗RL=16Ω，管子的饱和压降V\(_{ces}\)≈OV，输出隔直电容Cc容量足够大。根据OTL电路的工作原理（见图1），静态时BG\(_{1}\)、BG2上承受的电压均为\(\frac{1}{2}\)E\(_{c}\)=6V,隔直电容Cc两端压降也为1;2E\(_{c}\)=6V。当有足够强的信号输入时，信号的正半周BG1饱和，负载R\(_{L}\)两端的电压VRL=E\(_{c}\)－Vc=6V；信号的负半周，BG\(_{2}\)饱和，VRL=-V\(_{c}\)＝－6V。由此可推算出RL两端电压的有效值V\(_{a}\)=1\(\sqrt{2}\)×VRL＝6;1.41≈4.3V，进而求得R\(_{L}\)上得到的功率Pomax=\(\frac{V}{^{2}}\)aR\(_{L}\)=4.32;16≈1.2W,这就是OTL电路理想的最大输出功率。实际上管子的饱和压降不可能为零，而且随着输出电流的增大而增大，一般为0.3～2V。另外，为了降低电路的非线性失真，一般也不允许管子工作到饱和区或靠近饱和区，所以OTL电路的输出功率远低于上述最大值。若输出管发射极上串接有0.5～2Ω的限流保护电阻，或者是隔直电容Cc的容量不够大，还会使电路的输出功率进一步下降。一般可认为OTL电路的额定输出功率为最大输出功率的0.4～0.6倍。
（2）计算OCL电路的输出功率：图2是OCL电路的原理图。静态时，每只管子上承受的电压均为E\(_{c}\)；管子饱和（设饱和压降为0）时，RL上承受的电压的最大值分别为+E\(_{c}\)和-Ec，可见比OTL电路高一倍，所以OCL电路的理想最大输出功率为OTL电路（电源电压为±E\(_{c}\)时）的4倍。当Ec=12V时，P\(_{omax}\)≈4.8W。由于同样的原因，OCL电路的实际输出功率也远低于上述最大值，也可按（0.4～0.6）Pomax进行估算。（郑浩）
