自从本刊在今年第1期登载采用进口集成块组成的扩音机后，接到许多读者来信，询问有关集成功放块TA7227P、TA7225P在音频功放方面的不同运用问题。考虑到这两种集成块用途较多，因此特写此文以作补充。
TA7227P作立体声扩音
TA7227P是一种由两组5.5瓦功放电路组成的集成块。当电路接为双声道时，可以输出两组5.5瓦功率；如果把两组5.5瓦接为BTL电路，在4欧负载上的输出功率可达17瓦。这种功放块的内部原理见图1。从图中可以看出，两组5.5瓦放大器是各自分开的。考虑到此电路可用于BTL电路，所以集成块内部设有桥式放大保护装置，可通过功放块第3引出脚进行控制。

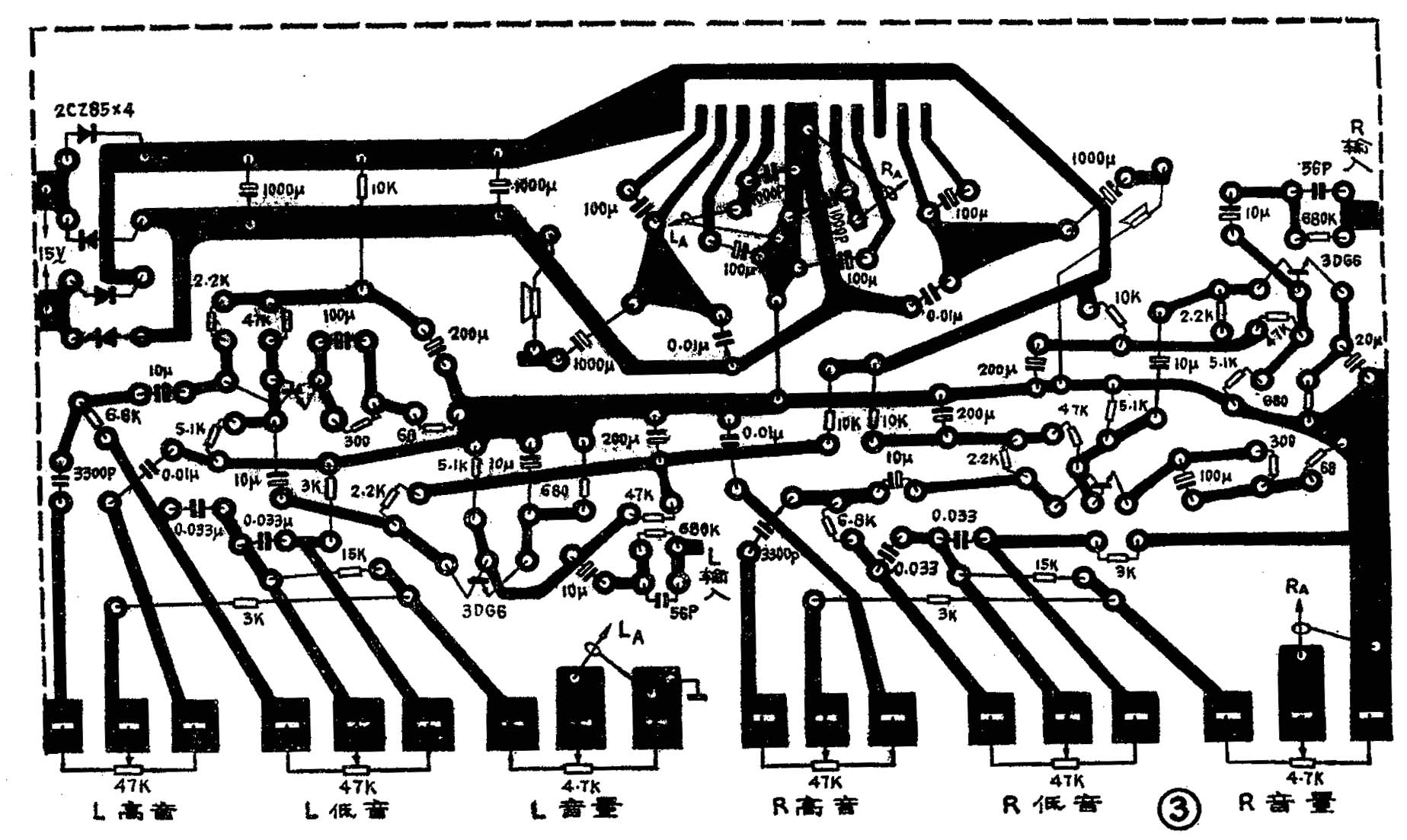

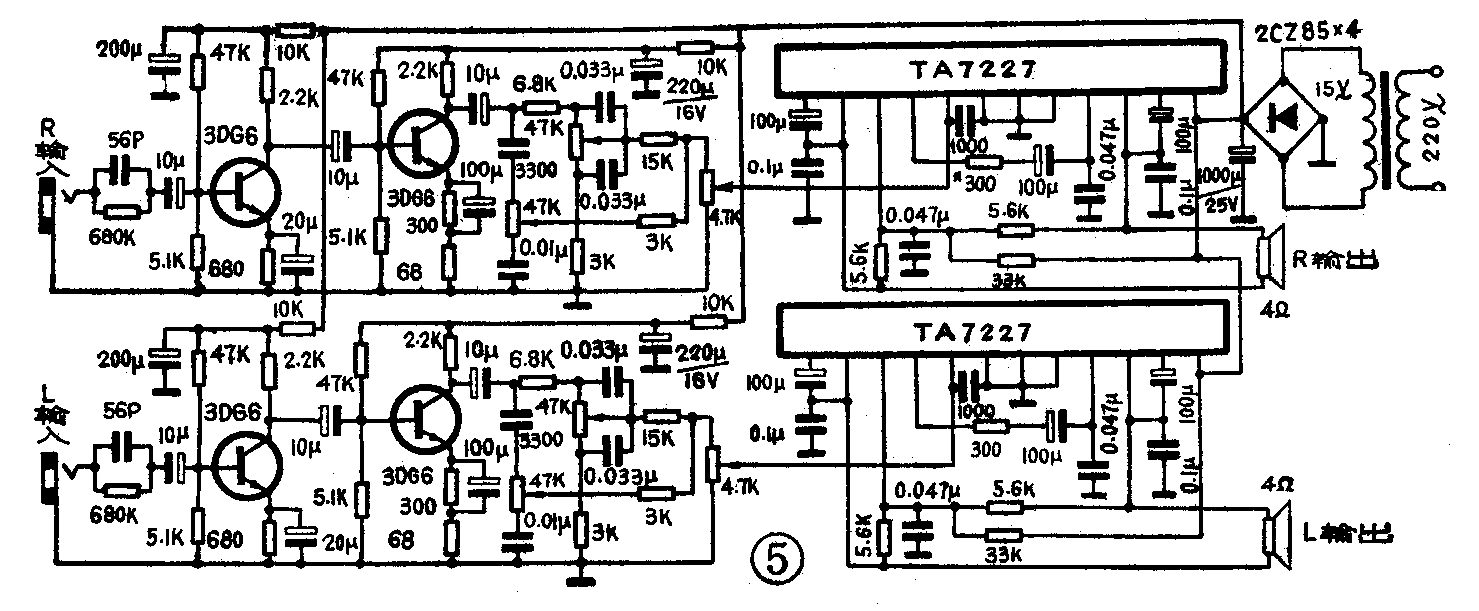

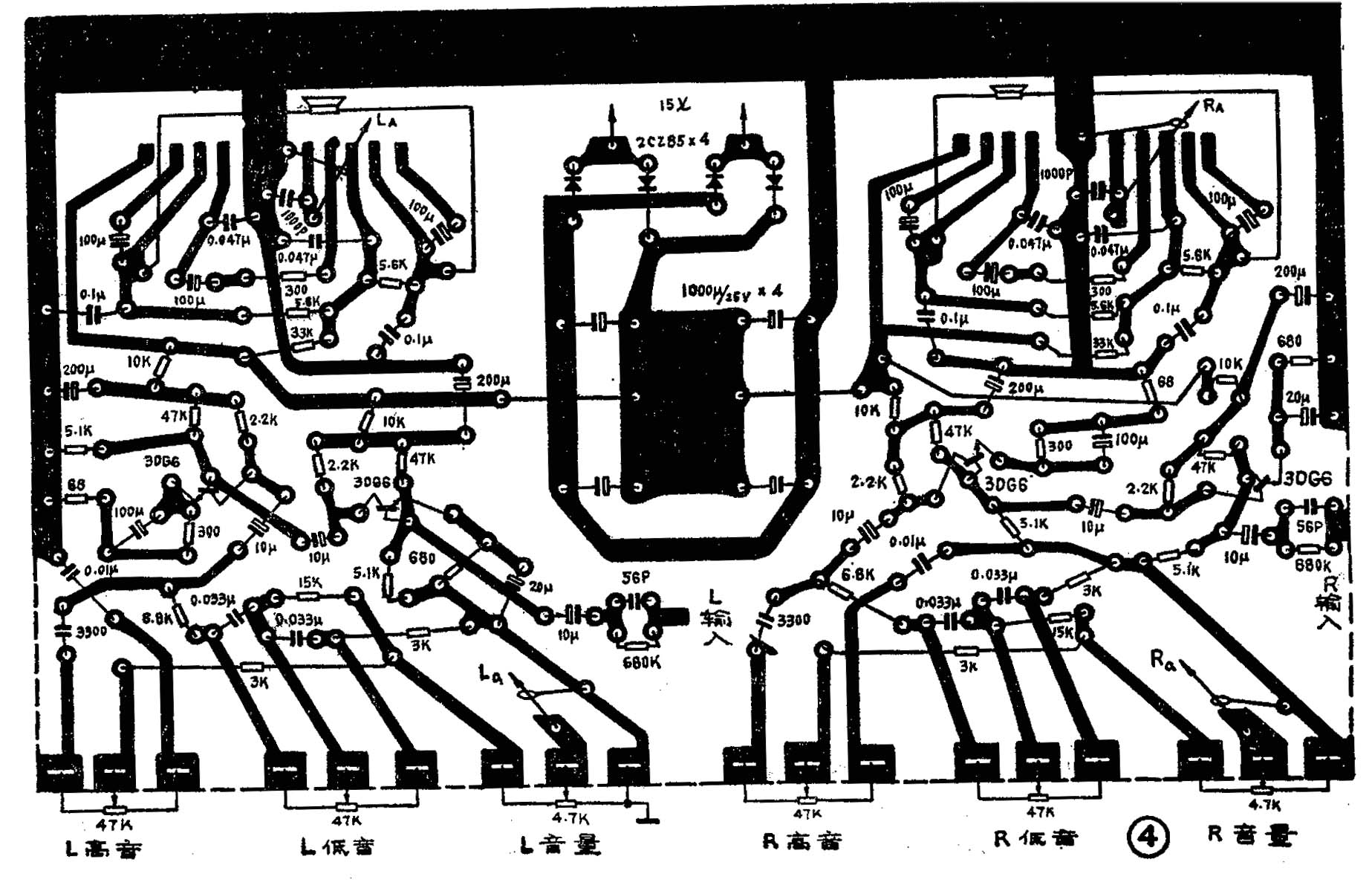

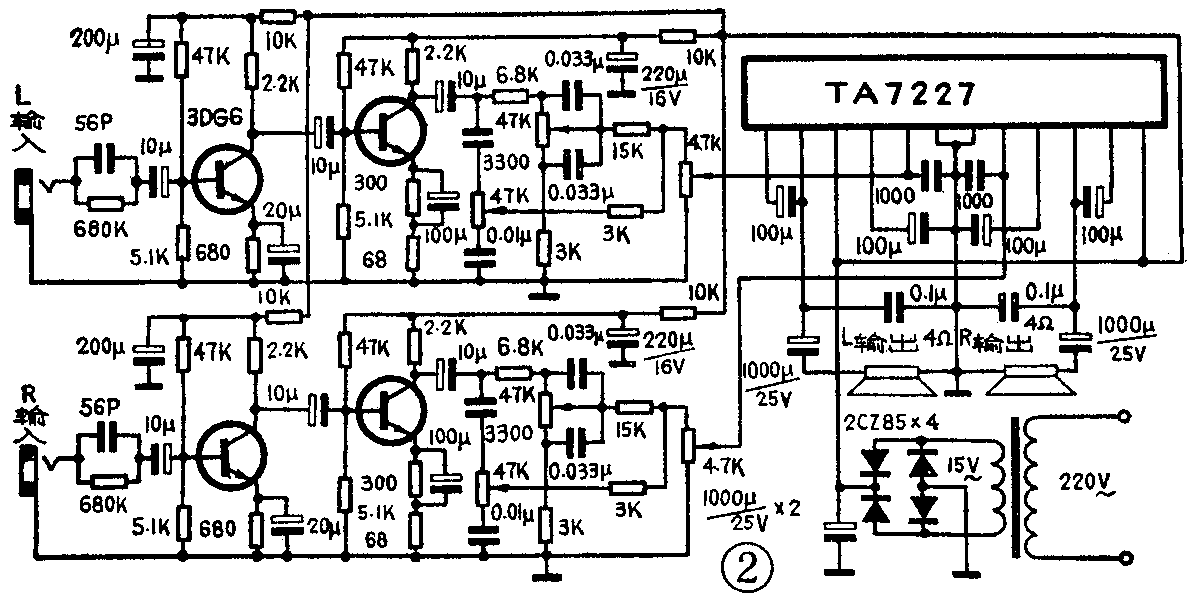

要求输出功率不大如5.5瓦+5.5瓦的立体声双声道扩音机，使用一只TA7227P就行。此时的电原理图、印刷电路图分别见图2、图3；如果嫌输出功率不够，也可采用两只TA7227P组成17瓦+17瓦立体声双声道扩音机。由原理图及印刷电路分别见图4、图5。
TA7227P是一只功率放大集成块，主要用于功率放大。单一的集成电路，特别是配用音调电路后，灵敏度较低，适宜于以一般收录机的线路输出或耳机（EAR）输出作信号源。当以唱头或磁头输出信号作信号源时，需在前置级再增加一级电压放大电路。为了满足不同读者的要求，图2、图4电路均设置了电压放大电路，可直接用于电唱机放音。
TA7225P功能简介

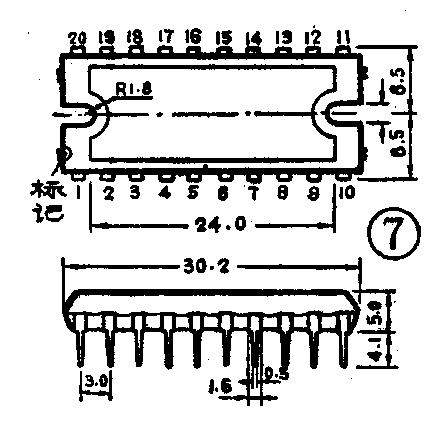

TA7225P是一种具有前置放大功能的功率集成块。它有如下特点：①输入灵敏度高，输入端可直接与磁头配接；②具有电平指示驱动电路；③有足够的输出功率，当采用直流16伏供电时，在输出端4欧负载上可获得10瓦输出功率。TA7225P的有关参数见第12页附表，内部线路结构见图6，外部主要尺寸及管脚排列见图7。
TA7225P具有多种功能，供电电压范围宽，除可以组装成结构简单、性能优越的扩音机外，还可以用于输出功率为10瓦的收录机，而且仅用一只集成功放块就解决问题。目前有不少收录机，在维修中遇到集成块损坏，也可以用TA7225P代替，原电路改动不大，还可以提高输出功率（注意：此时电源部分的功率容量也应相应增大。）

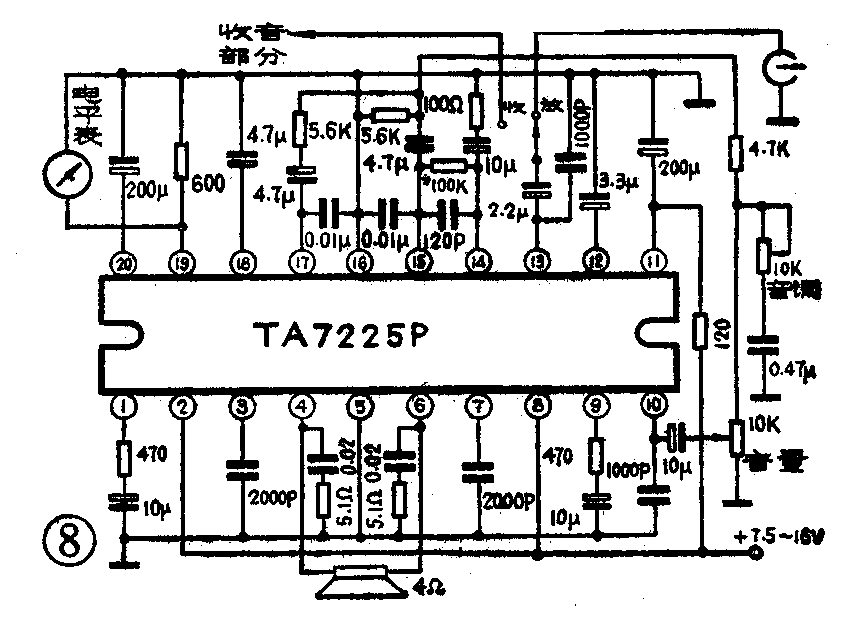

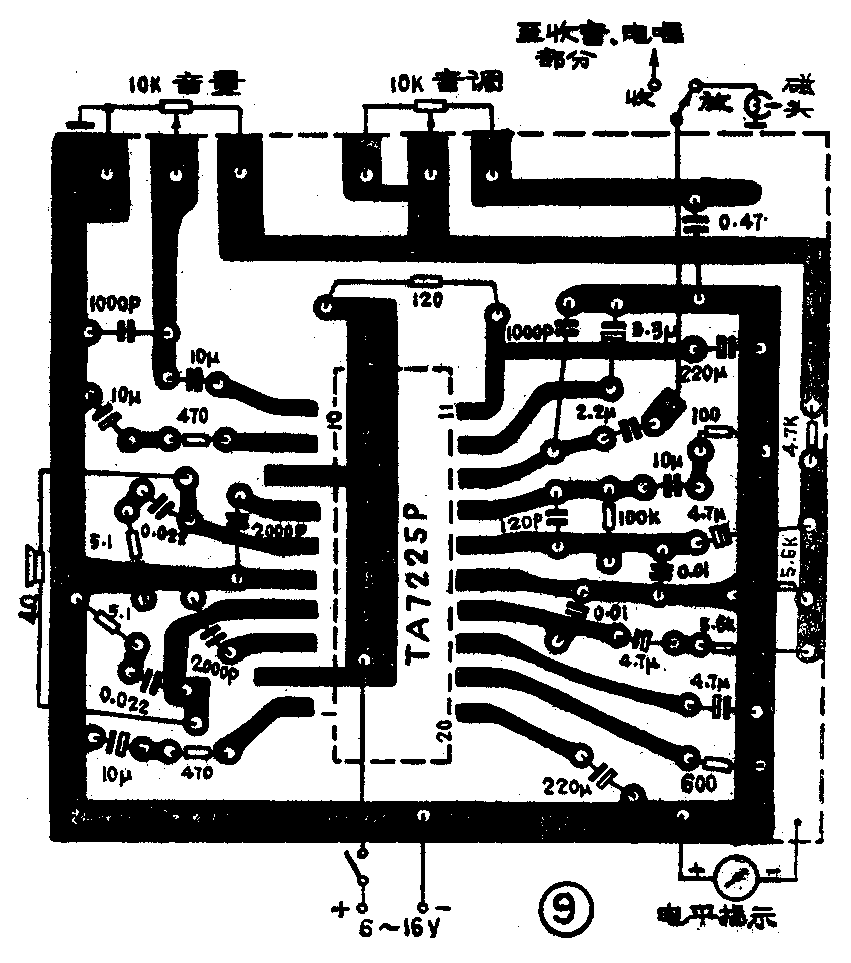

有些读者来信问：可否以TA7225P作放大部分，用录音机磁头信号、收音机检波输出信号及电唱盘输出信号为信号源，组装成一个收音、录音、电唱组合机？回答是可以的。为了便于广大爱好者自己动手组装，由广东中山县半导体一厂向广大读者函购供应市场上不容易买到的几个关键部件。这些部件包括：由TA7225P组成的录放扩音电路（有关电路及印刷板见图8、图9），卧式进口录放机械芯（包括所有录放运转部分、录放磁头、抹音磁头，接入6伏电源即可工作），有关邮购办法请见本期邮购消息栏。
在焊接集成块时，要使用25瓦带有地线的电烙铁焊接，而且要有一定次序，先焊集成块的地线、电源线、输出端，最后再焊接输入端。集成块必须严格安装散热器，并保证散热器与集成块接触面平整。（蔡凡弟）
