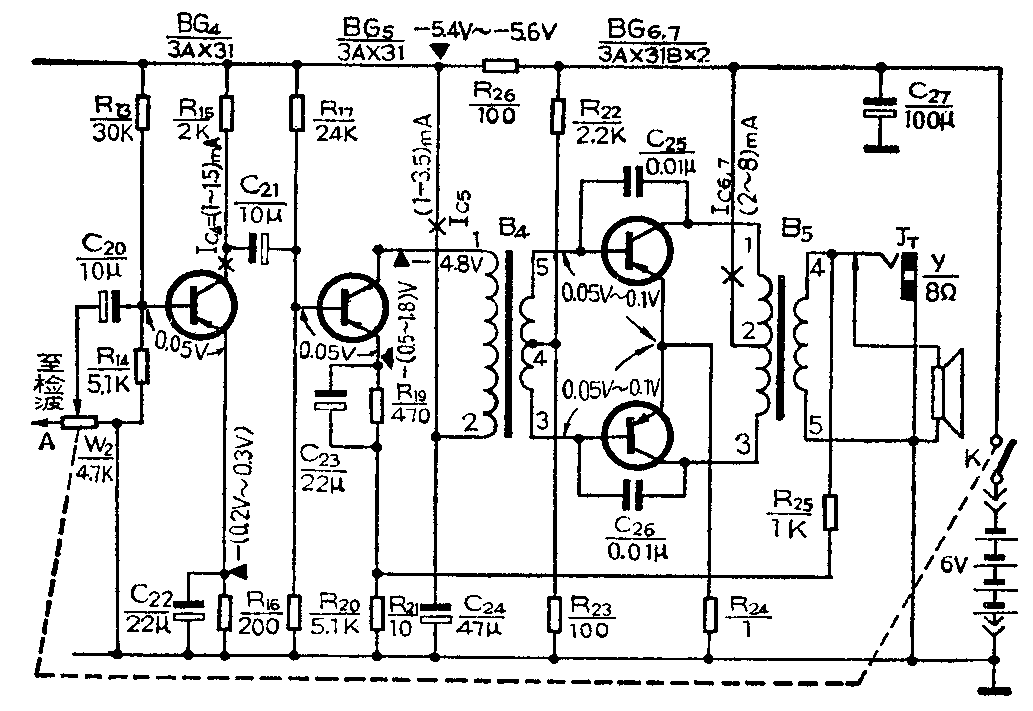

常见的便携晶体管收音机低放电路如图所示。低频放大器常发生无声、声小、失真等故障。不同元件有了毛病故障现象就不同。
1．扬声器音圈引线震断或霉断时会造成收音机无声；扬声器至输出变压器次级的接线断路、开焊或耳塞插孔接触不良也会造成收音机无声故障。此时将输出变压器次级的4、5焊点与喇叭引线烫开，用万用表R×1档测喇叭的电阻为∞。扬声器常见的毛病还有音圈局部短路；音圈受潮膨涨在磁隙内活动受阻；纸盆受潮变形歪向一边，使音圈与磁铁磨擦；磁隙中吸入铁屑等污物。以上故障均会造成发声失真。
2．输出变压器（B\(_{5}\)）一般不太容易出故障。尽管厂家不同，但各厂产品的初级、次级电阻仍有一定范围。一般初级1、2或2、3两端的直流电阻为2～5欧。次级4、5两端的直流电阻约0.5～1欧。初、次级之间的绝缘电阻一般应不小于5MΩ。正常情况下用万用表笔（欧姆档）接触1、3两端时喇叭会发出清脆的“喀喀”声。一般次级短路、初级的2端开路表现为无声。次级短路时整机总的动态电流超出正常范围（50～100mA）。初级的1、2端之间或2、3端之间有开路时表现为声小、失真。初级布局部短路也表现为声小、失真，但往往伴随有铁芯发热。初、次级之间有短路时除严重失真外，整机总静态电流很大，变压器烫手。由于输出变压器初级直流电阻只有几欧姆，匝间短路往往难于用万用表的欧姆读数判断。可结合测量推挽管BG6、BG\(_{7}\)的集电极电流来判断。一般有匝间短路的一侧集电极电流偏大，这一侧的集电极断开时失真好转。层间短路的情况失真较严重，初级的1、2端之间和2、3端之间的直流电阻会有0.2～0.5欧姆的差别。
3．输入变压器（B\(_{4}\)）的初级直流电阻通常在200～400欧姆之间。次级的3、4端和4、5端约在80～200欧姆之间。初次级绝缘电阻大于5MΩ。B4的1、2、4端子之一有开路或1、2之间短路均表现为无声。3、4之间或4、5之间开路都会声小、失真。初、次级之间击穿短路时，如将R\(_{22}\)烫开，BG6、BG\(_{7}\)仍会有很大集电极电流并且伴有B4铁芯发热。更换市售输入、出变压器时如发现换后啸叫，可将初级引线对调一下即可解决。
4．电容器 晶体管收音机低放电路中多使用电解电容。C\(_{24}\)、C27是电源滤波电容，该两电容之一击穿短路都会造成无声。此时击穿的电容两端电压为零，整机总电流很大（200～300mA）。C\(_{2}\)0、C21是耦合电容，如果内部干枯失效或焊点开路会造成无声。C\(_{25}\)、C26是推挽级的补偿电容，如同时短路或漏电（漏电阻小于2KΩ）也会造成无声。C\(_{2}\)0、C21、C\(_{22}\)、C23容量减小；C\(_{25}\)、C26同时漏电（漏电阻在20KΩ左右）；C\(_{24}\)漏电大，造成R26上压降大于0.5伏等均会造成声小故障。C\(_{21}\)击穿短路不但声小，若将R17、R\(_{18}\)开路BG5的集电极电流仍很大。C\(_{2}\)0击穿短路的现象是声小，调节音量电位器W2时会伴有BG\(_{4}\)集电极电压变化。C22、C\(_{23}\)击穿或开路均会造成声小故障，但前者伴有失真并且BG4、BG\(_{5}\)集电极电流增大，集电极与发射极之间的直流电压趋于零；而后者由于负反馈增大了只影响声音大小静态工作点一般无甚变化。低放部分由电容引起失真还有以下几种情况：①C25、C\(_{26}\)之一短路；②C20、C\(_{21}\)、C22、C\(_{23}\)严重漏电。C24、C\(_{27}\)滤波电容失效容量减退多数引起低频啸叫或汽船声。
5．晶体管 近一两年生产的晶体管收音机低放部分便携式多使用简易OTL电路，台式机使用较复杂的OTL电路，但总的来看还是如图所示的低放电路为数较多。这种推挽输出电路一般有4只三极管肩负低频放大功能。100～200mW的锗小功率管（如3AX，3BX型）正反向电阻大致如下：b、e结正向电阻约100～350Ω，b、c结正向电阻约90～300Ω、c、e结正向电阻约60KΩ。三个结的反向电阻均应大于200KΩ。测量三极管的正反向电阻时可用一只手捏住管壳，观察万用表的欧姆值，如变化较大，说明热稳定性差，不好使用。
三极管的损坏情况是千差万别的（例如断腿、开焊、击穿等等），但可归结为三种情况。①b、e结或b、c结开路，此时信号通路中断，导致收音机无声；②b、e结或b、c结短路这种情况虽然本级无放大作用，但信号仍能漏到下一级进行放大。这种情况只会使声音减小或失真变大；③b、e结或b、c结的正向电阻大于正常值的两倍以上，这种情况多是管子质量差或老化，故障表现为灵敏度变差或音量明显减小。
6．电阻 晶体管收音机最简单的低放电路也有8～9个电阻，电阻出了毛病会使收音机出现下列故障现象。①R\(_{23}\)虚焊、开路或R22短路较为常见，其现象是BG\(_{6}\)、BG7的集电极电流远远超过正常值。同时管子及R\(_{24}\)均很烫甚至冒烟，声音小失真大，时间长一点输出变压器会发热。相反R23短路、R\(_{22}\)开路会造成无声。②R14、R\(_{2}\)0开路或R13、R\(_{17}\)短路会使BG4、BG\(_{5}\) 饱和，使Uce4、U\(_{ce5}\)近似为零，整机灵敏度会大幅度下降，声音变小，失真增大，IC4可达2mA，I\(_{C5}\)可达10mA。③R13、R\(_{17}\)开路，BG4、BG\(_{5}\)基极无工作电压，IC4、I\(_{C5}\)近似为零，整机无声。④R14、R\(_{2}\)0短路则BG4、BG\(_{5}\)截止，IC4或I\(_{C5}\)为零整机无声。R16、R\(_{19}\)、R21之一开路也表现为I\(_{C4}\)或IC5为零，整机无声。⑤滤波电阻R\(_{26}\)开焊，收音机无声且C24两端电压为零。⑦负反馈电阻R\(_{25}\)阻值变小时会出现啸叫或严重失真。造成电阻开路的原因有虚焊、阻值变化及印制板走线断等。造成电阻短路的原因一般可能是电阻一端引线与其他元件相碰，导致与另一端引线短接；也可能因电池电解液流到电阻上或受潮、灰尘引起短路。有的收音机偏置电阻使用可调电阻，这种电阻在调整时很容易误调到短路，致使管子烧毁；这种电阻的滑动臂还容易粘着灰尘造成杂音或接触不良。
7．电位器 常见故障有①滑动臂簧片与炭膜接触不良（或内部灰尘）表现为调节音量时伴有杂音。②交直流两用机的音量电位器接地点不正确时易导致交流声。③滑动臂或交流高电位点开路产生无声现象。④电位器接地点开路的现象是音量很大且音量不可调节。⑤电解液流入电位器或受潮严重的是声小或无声。
检查低频放大器的故障时不一定与上述完全相符，因为有时几个元件或几个焊点同时出故障，现象比较复杂。但只要按照顺序一步步排除疑点，就能将故障找出来。（高永）
