（百一）在业余制作或修理中都离不开焊接。初学者在焊接中常犯的毛病是虚焊。
什么叫虚焊？顾名思义，就是虚假的焊接。从焊点的表面看好象是焊上了，其实并未焊上。如果稍用力一拉，焊点也许就脱开了。也有的虚焊点却是时断时通，由这种虚焊点引起的故障比较恼人，因为它时有时无，不易查找。
怎样防止虚焊呢？一般来说应注意以下几点：

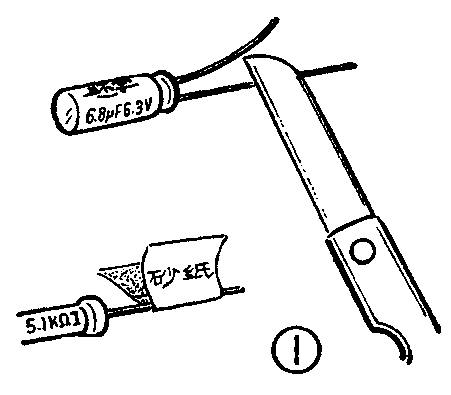

1．先刮后焊。要焊的元件的引线上如果表面有氧化物或油渍等，则不易“吃”锡，即使勉强把焊锡“糊”上去一点儿，但结果却是虚焊。因此，焊前应把要焊的地方用小刀或砂纸刮、磨干净，见图1。
2．掌握温度。如果焊接时温度不够，焊锡流动性差，易凝固；温度过高，焊锡则易滴淌，使焊点上存不住锡。要想温度适当，一要根据元件大小选用功率合适的烙铁。若用瓦数小的烙铁去焊接大型元件或在金属底板上焊接地线，最易形成虚焊。二要掌握加热时间。烙铁头带着焊锡压在焊接处，被焊物便被加热。当焊锡从烙铁头上自动流散到被焊物上时，说明加热时间已到。此时迅速移开烙铁头，便留下一个光亮、圆滑的焊点。若移开烙铁后，被焊处一点焊锡不留或留下极少，则说明加热时间太短，温度不够，或被焊物太脏。若移开烙铁前焊锡就往下淌，则说明加热时间太长，温度过高。

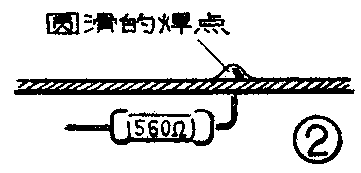

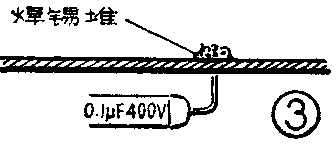

3．上锡适量。应根据所需焊点的大小来决定烙铁蘸取的锡量，使焊锡足够包裹住被焊物，形成一个大小合适而且圆滑的焊点，见图2。如果一次上锡不够，可再补上，但须待前次上的锡一同被熔化之后才移开烙铁。有的初学者焊接时像燕子筑窝那样一点一点往上“堆”焊锡，见图3。结果焊锡倒是堆了不少，但怎么也焊不牢。
4.扶稳不晃。焊接时，被焊物必须扶稳夹牢，特别是在移开烙铁后的焊锡凝固阶段，不可晃动。如果焊锡在凝固过程中，被焊物晃动了，则也容易形成虚焊，而且焊点表面同样会变成豆腐渣一样。为了保持被焊物的平稳，焊接前应将扶持被焊物的手腕枕在一个支承物上；操作者的坐（或立）姿势要端正、舒适，避免抖动。
5.少用焊膏。焊膏又叫焊锡膏。它是一种酸性助焊剂，对金属有腐蚀作用。有些元件的引线表面有较严重氧化现象，比如生锈，涂上一点焊膏就能帮助去除氧化物，起助焊作用。但焊后须将残留的焊膏擦拭干净，否则它将继续起腐蚀作用，严重时会使焊点脱开或使印刷电路断路。因此焊膏要尽量少用或不用。焊接电子元件比较好的焊剂是松香，使用方法：当烙铁头蘸好焊锡之后，再在松香块上“点”一下，然后迅速进行焊接。也可把松香熔化在浓度为95％的工业酒精中，配成松香——酒精焊剂，见图4。焊接时，在被焊处滴上一点即可。若使用本身带有松香焊剂的焊锡丝，一般就无须再加别的焊剂。
