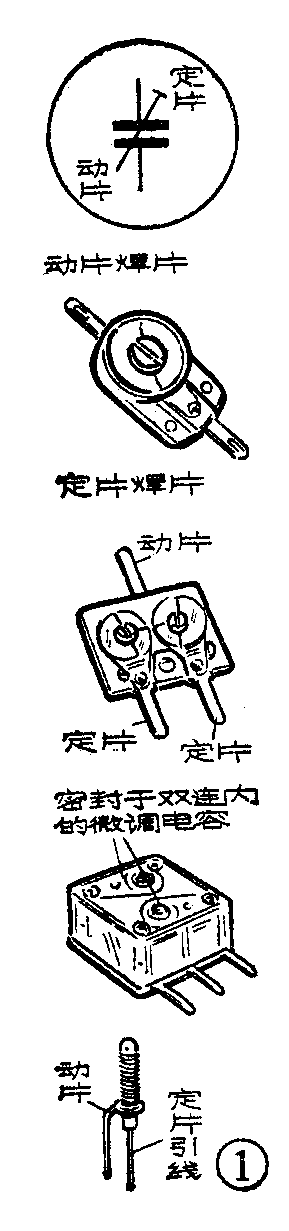

在电容器的基本符号上再加上一个平顶的箭头，就构成微调电容器的符号，如图1所示。符号中有平箭头一端的引线表示电容的定片，箭尾一端引线表示动片。平箭头本身表示此电容的容量可在较小的范围内变动。当我们在电路图上看到图1所示符号，就要注意它旁边标注的数字。如标注5／20，这就说明它的容量可在5～20微微法的小范围内变动。常用微调电容器有好几种，如瓷介质微调电容器、有机薄膜介质微调电容器和拉线微调电容器，见图1。选用哪一类微调电容，这在符号上是看不出来的，必须看文章中说明或者根据收音机盒的大小来决定。一般在简易收音机中，常选用瓷介质微调电容器；在体积较小的超外差收音机中选用有机薄膜介质微调电容器或拉丝微调电容。

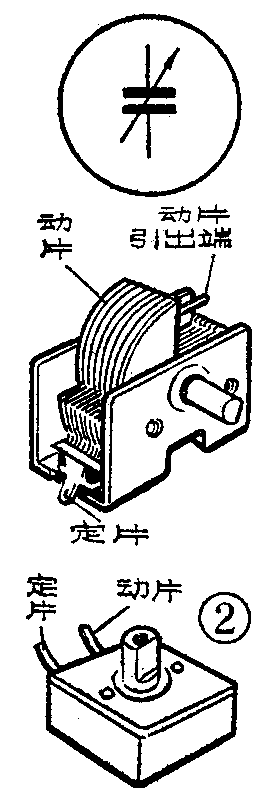

如果在电容基本符号上再加上一个尖头的箭头，就是单连可变电容器的符号，如图2所示。其中箭头表示这类电容的容量可在一定范围内变动。箭头一端的引线为定片，箭尾一端引线表示动片。这种电容符号旁边都标注容量，如7／270，这表示当转动动片，它的容量可以在7～270微微法之间变化。但也有的电路图中单连可变电容器符号旁仅标出最大容量，如标上270pF或360pF。单连可变电容器是用在直接放大式收音机中选择电台用的，它的外形见图2。把这种电容接入收音机电路时，一定要分清动片、定片，并把动片接“接地”端。
用虚线把两个单连可变电容器的符号连接在一起, 就构成双连可变电容器的符号，见图3。符号中的虚线表示这两连的动片是连在同一个轴上同步旋转的。图3中画出几种双连可变电容器的外形，其中空气介质的双连可变电容器体积较大，用在台式收音机中。密封双连可变电容器的体积较小，适用于便携式收音机中。密封双连可变电容器实物中有三个引出焊片，中间的焊片为动片，两边的焊片分别是两连的定片。

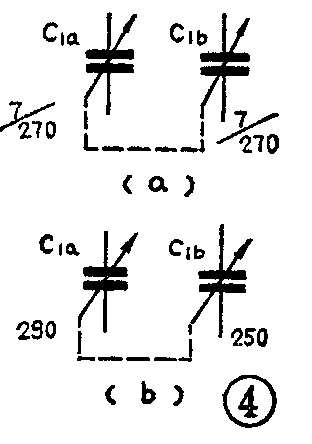

双连可变电容器有等容和差容之分。等容双连电容器中每连最大容量是相等的；而差容双连中每连的最大容量不相等。只要注意双连可变电容器符号旁边标注的容量，很容易区别等容与差容。如在双连电容符号旁写上（2×270）或者每连旁写上7／270，如图4a所示，这就说明两连的最大容量一样，都是270pF，它是等容双连。如在符号中一连旁标注290；另一连旁标注250，如图4b所示，这就说明其中一连的最大容量是290微微法，而另一连的最大容量是250微微法，这就是差容双连。
当我们把可变电容器接入收音机电路时，要分清动片、定片，而且要与电路符号中动、定片相对应，并要把动片与电路中接地点连接，这样可减小人体感应的影响，从而提高收音机的质量。（沈征）
