（l）利用稳压管可以防止表头过负载而损坏，下图所示电路中的稳压管DW就是起这个作用的。已知表头满刻度I\(_{0}\)=200μA，表头内阻R0=560Ω。该表头与电阻串联作电压表，满偏电压为20V，设稳压管的击穿电压V\(_{Z}\)=16V，当Vi＞20V时，稳压管击穿起分流作用，从而保护了表头。那么R\(_{1}\)、R2的数值应该是多少？

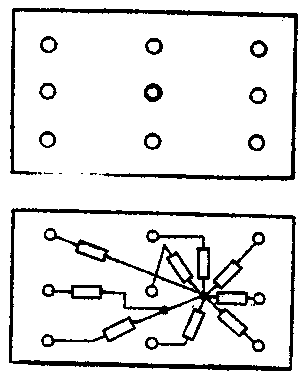

（2）一电阻箱有9个端子（见下图），只用9只同样阻值的电阻，用多大阻值，怎样连接这9只电阻才能使任何两个端子之间的阻值为1欧姆？
想想看答案
（1）DW未被击穿时有
R\(_{2}\)＋R1＋R\(_{0}\)=ViI\(_{0}\)=20V;20
=100K，
因此R\(_{1}\)＋R2=100K－R\(_{0}\)
=100K-0.56K
=99.44K。
DW被击穿以后有
R\(_{1}\)+R0=\(\frac{V}{_{Z}}\)I0=16V;20=80K，
于是R\(_{1}\)=80K-0.56K＝79.44K，
R\(_{2}\)=100K－80K=20K。
（赵学泉）
（2）将9个电阻的一端分别连到电阻箱的9个端子上，然后将另外一端全部连接在一起（见上图）。每个电阻的阻值均为0.5欧姆时，任何两端之间的阻值便为1欧姆。（蒋泽仁）
