（冰凡）修理晶体管收音机时，有时要查测变频管的集电极电流或发射极电压，以判断振荡器是否振荡。查测方法是短路本振线圈或双联电容本振联，这时假如变频管的I\(_{c}\)减小或发射极电压降低，则说明本振基本正常，若Ic值或发射极电压不变，说明本振已停振。这种判断的根据是什么呢？

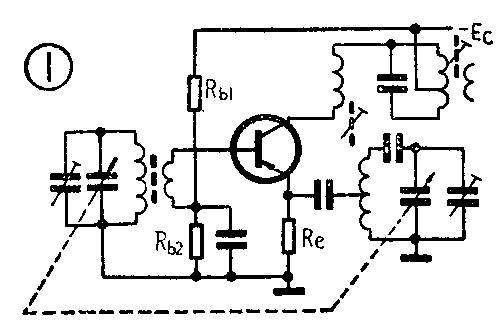

我们知道，仅用一个管子的自激式变频器肩负着振荡、混频的双重任务。其电路见图1。它的直流等效电路见图2，偏流电阻R\(_{b1}\)、Rb2和发射极电阻R\(_{e}\)决定了它的静态工作点。显然，若不计晶体管的温度漂移，其集电极电流是不应该变化的。变频器的交流等效电路见图3，其中u1是输入回路次级加到管子基极的输入信号电压，u\(_{2}\)是本地振荡电压，RL是集电极交流等效负载。这两个高频信号同时加到变频管的发射结，由变频管进行变频、放大。通常u\(_{1}\)的值很小，而u2的有效值多数在100～200mV之间。三极管的发射结与二极管一样，具有非线性特性。为了使振荡电压和信号电压差频出465千赫的中频信号，该二极管必须被偏置在非线性区域。因此，变频管的静态集电极电流都较小，如中频段约为0.4～0.6mA。

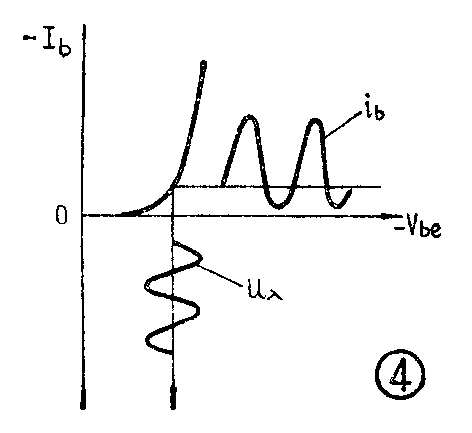

图4是变频管的输入特性曲线。交流信号u\(_{入}\)加到变频管的发射结时，由于工作点位于曲线的弯曲部分，因此通过的信号电流ib正负半周不同，上半周大，下半周小。输入信号幅度越大，差别就越明显。这种上下半周不等的非正弦波，除交流分量外，还含有直流分量。其直流分量也会被三极管放大。由于振荡电压高达100～200mV，非线性作用所产生的直流成分当然就十分显著。因而,变频管集电极电流除原有的静态工作电流I\(_{co}\)外，又迭加了这个新的成分。这就是上述我们用以判断是否起振的根据。另外，变频管的集电极电流Ic还会随双联电容的转动而稍有变化, 这是因为当双联转动时，振荡回路中的电容值在改变，振荡频率也在改变，回路的Q值同样跟着发生变化，使振荡电压产生变化，所以其集电极电流I\(_{c}\)也随着发生变化。
