这种自制闪光灯的电源用220伏交流电，可供业余爱好者室内摄影或单位翻拍文件资料使用。

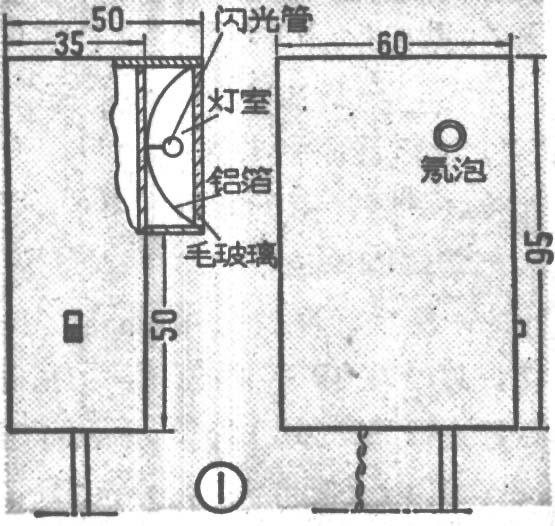

闪光灯的外形见报头和图1，外壳用敷铜板下角料焊制。它有两根引出线，一个为电源线，另一个为闪光控制线，使用时接相机闪光开关。

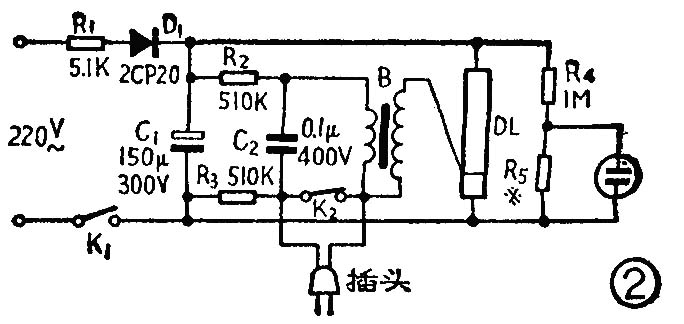

闪光灯线路见图2。当接通K\(_{1}\)，将K2断开时，220伏市电经R\(_{1}\)限流、D1整流后给电容C\(_{1}\)充电，经过3～4秒钟，C1上电压能达到250伏，氖泡亮，显示可以拍照。此时C\(_{2}\)两端电压也充至250伏。拍照时，按下相机快门，K2接通，C\(_{2}\)通过变压器B的初级绕组放电。由于B是升压变压器，且升压比很大，所以B的次级绕组瞬间感应出高压，触发闪光管导通，C1通过闪光管放电，产生出耀眼的光。闪光后C\(_{1}\)再充电，拍一次，上述过程就重复一次。

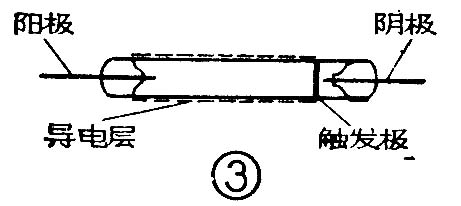

闪光管的形状见图3，使用时，阳极和阴极分别接到储能电容器的正、负极上，触发极接升压变压器次级。我们用的是上海电子管三厂生产的闪光管，其说明书上要求储能电容器的容量为250μ，经实验，我们用150μ/300V的电解电容器也行。电阻R\(_{1}\)用1／2W金属膜或碳膜电阻。C2用小型金属化纸介电容器，耐压400伏左右。氖泡用起辉电压为60～80伏的，外形最好选用小型端面显示的一种。
升压变压器需自绕，磁心用一小节φ10×10的中波磁棒，先在磁棒上包两层涤纶胶带，然后用线径为0.8～1mm的漆包线或单心塑料线绕5圈作为初级绕组。次级用0.1mm的漆包线绕400～500圈。由于工作电压很高，绕前先用尼龙棒或有机玻璃棒按图4（a）作一个线圈架，然后把线绕在槽内，再将线圈架套到磁棒上，见图4（b）。线圈架和磁棒及初级线圈之间用石蜡粘牢，再将引线接好，作好的变压器样子见图4（c），初级的两根引出线作为整个变压器的两条腿，焊到线路板上，支撑整个变压器。
闪光灯与相机之间的连线用一段长150～200mm的话筒线。
电路印制板见图5（1：1）。首先焊好前面的小灯室。为加强反光，灯室内可贴一层香烟盒里的铝箔纸。闪光灯外壳大家可视手头材料自己制作。
焊接好电路以后，先接上220伏电源，并接通K\(_{1}\)，K2断开，C\(_{1}\)开始充电，用万用表直流电压档测量C1两端的电压，应为250伏，这时接通K\(_{2}\)，闪光管闪光。如不闪光，应重点检查升压变压器次级是否短路、闪光管触发极与变压器次级接触是否良好、闪光管本身是否有问题。
最后接入氖泡和电阻R\(_{4}\)、R5，先用1M的电位器代替R\(_{5}\)，当测得C1上的充电电压为250伏时，旋动1M电位器，使氖泡先熄灭然后再反向旋动该电位器，待氖泡刚一亮时，就停止转动，测出此时电位器的阻值，用一固定电阻代替。
最后再按照灯室窗口大小，用一块毛玻璃或花玻璃镶入框内。 (阎恭举)
