“矩阵”是一个数学运算术语，“矩阵电路”就是把几个电信号迭加在一起进行运算的电路。
在彩色电视机中，色差信号（G—Y）和基色信号R、G、B的形成，就是通过矩阵电路实现的。由以前介绍过的彩色电视基色信号R、G、B与亮度信号Y的关系：Y＝0.30R＋0.59G＋0.11B，所以0.30（R－Y）＋0.59（G－Y）＋0.11（B－Y）＝0，可知（G－Y）=-0.51（R—Y）-0.19（B－Y）。因此，将（R-Y）和（B－Y）两个色差信号按0.51：0.19≈2.7：1的比例加到（G－Y）矩阵电路，就可以合成出（G－Y）信号了。然后，再把（R－Y）、（G－Y）、（B－Y）三个色差信号分别与亮度信号Y一起加到R、G、B矩阵电路中，就能形成三个基色信号R、G、B了。
下面我们介绍北京牌834型彩色电视机的（G－Y）矩阵电路和R、G、B矩阵电路。
（G-Y）矩阵

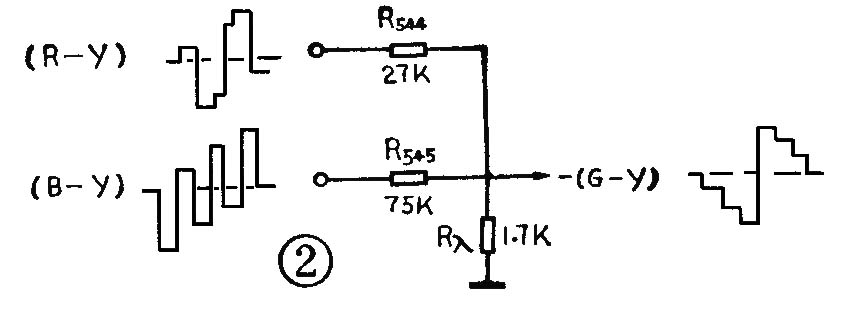

（C－Y）矩阵电路如图1所示，它是由R\(_{544}\)、R\(_{545}\)、C583、R\(_{576}\)～R570以及BG\(_{4}\)0晶体管的输入阻抗组成。其中，C583容量较大，对于交流信号可视为短路。BG\(_{4}\)0管基极输入端的电阻为Rλ≈βR\(_{54}\)0∥〔（R577∥R\(_{57}\)0）+R576＋\(_{R}\)578〕=50×82∥〔（270∥300）＋470＋2.4K〕≈1.7K（式中“∥”符号表示并联，β=50），因此，（G－Y）矩阵电路的等效电路如图2所示。
从《同步解调器》一文可知，BG\(_{39}\)和BG41的两集电极分别输出3伏左右的（R－Y）和（B－Y）信号，这两个信号分别通过R\(_{544}\)和R545加到R\(_{λ}\)上，在Rλ上形成的电压比为：（R－Y）：（B-Y）=R\(_{λ}\)/R544+R\(_{λ}\)：Rλ/R\(_{545}\)＋Rλ=1.7K／（27K＋1.7K）：1.7K/（75K＋1.7K）≈2.7：1，所以（R-Y）和（B－Y）两色差信号按这个比例迭加在BG\(_{4}\)0的基极上，合成一（G－Y）信号，再经BG40放大反相，在其集电极输出正极性的（G－Y）信号，其值大约为1.4伏。
在BG\(_{4}\)0组成的放大器中，R59为其集电极直流负载电阻，R\(_{538}\)为基极偏置电阻，R540为发射极直流负反馈电阻，以稳定本级工作点，C\(_{558}\)为高频旁路电容。
R、G、B矩阵
R、G、B矩阵是在视频末级放大器BG\(_{15}\)、BG16、BG\(_{17}\)中实现的。

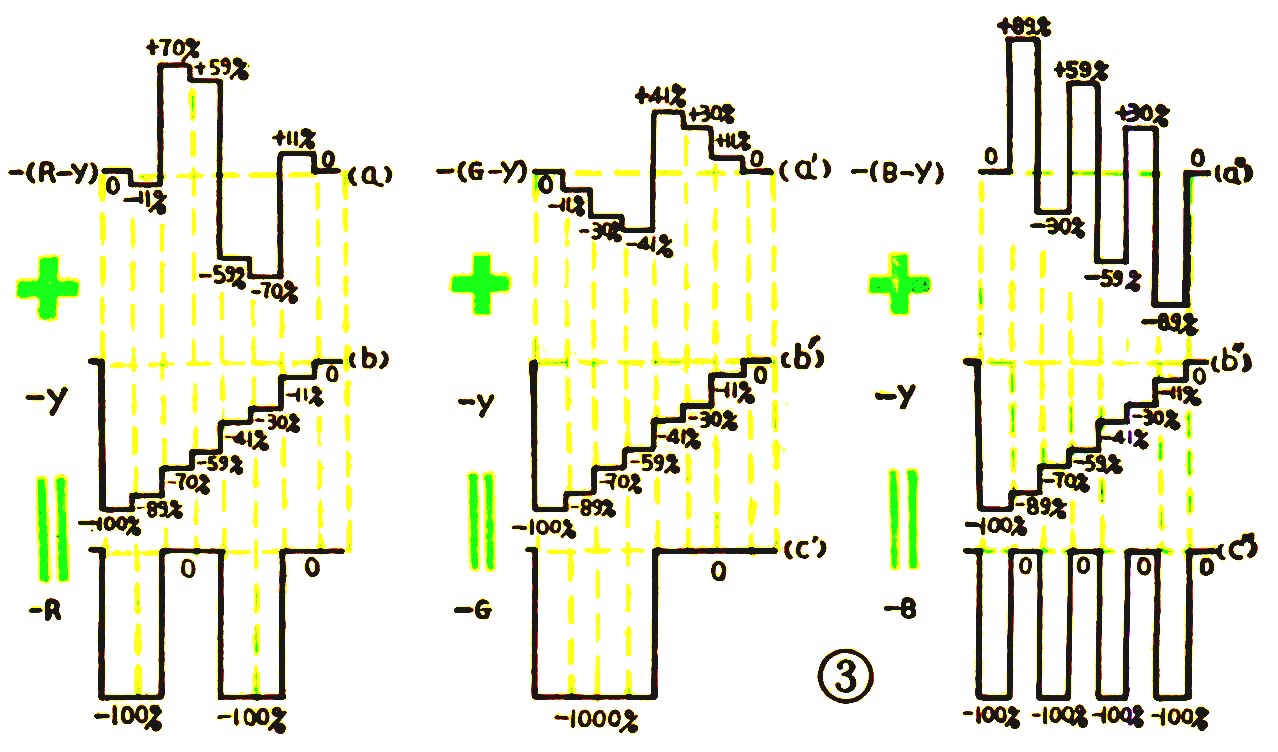

BG\(_{15}\)、BG16、BG\(_{17}\)分别是（R-Y）、（G－Y）、（B-Y）三个色差信号的共发射极放大器（见图1）。其中电阻R375、R\(_{374}\)、R373分别为这三个放大器的集电极直流负载电阻；R\(_{365}\)、R363、R\(_{361}\)为基极耦合电阻；R377、R\(_{358}\)、R364、R\(_{362}\)、R376、R\(_{357}\)、R360为基极偏置电阻；R\(_{372}\)、R371、W\(_{37}\)0、R369、R\(_{368}\)、W367、C\(_{366}\)为发射极直流负反馈电阻；C357、C\(_{356}\)、C359、C\(_{355}\)、C354为发射极电阻的高频旁路电容，可以提高放大器的高频带宽；W\(_{37}\)0、W367是调整BG\(_{16}\)、BG17增益的电位器，用作调整光栅白平衡。这三个放大器均采用3DA93D高反压高频管，其电源电压为120伏，所以动态范围较大，可以输出几十伏～一百伏左右的信号。三个色差信号分别经它们放大反相，在集电极上分别输出负极性的信号，即-（R－Y）、-（G－Y）、－（B－Y），其波形分别见图3a、a＇、a〃。
BG\(_{15}\)、BG16、BG\(_{17}\)还是亮度信号Y的共基极视频放大器，因此它的发射极电阻又为输入端耦合电阻；其它有关各偏置元件的作用与共发射极电路基本相同。
由亮度通道的射极跟随器BG\(_{14}\)输出的负极性亮度信号“－Y”，分别加到BG15、BG\(_{16}\)、BG17的发射极，它们的集电极输出同极性的亮度信号（即-Y），其波形如图3b、b＇、b〃，幅度同样可达几十伏～一百伏左右。这个亮度信号分别在BG\(_{15}\)、BG16、BG\(_{17}\)的集电极上与被放大反相的三个色差信号进行合成，结果在它们的集电极上分别产生-R、-G、-B三个基色信号，如图3C、C＇、C〃所示（图中，假设形成的-R、-G、-B的幅度为100％）。
由于彩色显象管的输入防抗很高，约1MΩ左右，它不需要功率激励，只要电压激励即可，所以这三个放大器属于电压放大器。
最后说一下R、G、B矩阵电路的频率补偿问题。每个放大器的输出端都有分布电容C\(_{o}\)（3DA93D的Co为6pf左右），而显象管的输入端也有分布电容C\(_{λ}\)（一般为7pf左右），如果放大器的集电极直接和显象管相连，则这两个电容为并联（相加关系），会使频带宽度变窄，图象清晰度大大降低。为了解决这个问题，分别在BG15、BG\(_{16}\)、BG17的集电极和显象管三个阴极之间串联了补偿电感线圈L\(_{353}\)、L352和L\(_{351}\)。这样，就把放大器的输出分布电容与显象管的输入分布电容分开，构成了三个π型频率补偿网络。同时为了进一步扩展频带，降低线圈Q值，在L353、L\(_{352}\)、L351上又分别并联了电阻R\(_{382}\)、R381、R\(_{38}\)0。电路中的R801、R\(_{8}\)02、R803为隔离电阻，一方面用以防止显象管产生高压跳火直接击穿晶体管，另一方面也起分隔晶体管输出分布电容C\(_{o}\)与显象管Cλ的作用。通过采取上述措施，加之各放大器发射极的所加电容的补偿，每级放大器的频带可达4MHz～5MHz以上。
上述这种矩阵电路，在我国的彩色电视机中应用得最多，其它类型的矩阵电路，用得较少，这里就不介绍了。（赵顺活 王锡城）
