熊猫牌DB31H4型黑白电视机

（赵长连 徐也达）这是一种全塑机壳分立器件12英寸黑白电视机，在全国第三届黑白电视机质量评比中荣获一等奖，下面对它的主要性能及电路特点作一介绍。

1．高频头（GT）本振辐射低。该机选用的是全国联合设计丹东KP12—4型高频头，它具有本振辐射低、噪声系数小、接点接触可靠等优点，使整机既降低了互相干扰，又提高了接收灵敏度。

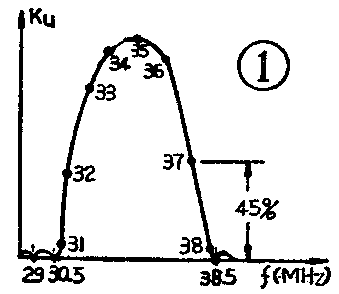

2．中放幅频特性较好，生产调试方便。中放采用了三级LC调谐放大器，其中第一、二级中放为单调谐回路，谐振频率为34.5MHz左右，其回路电容2C\(_{8}\)、2C12容量比较大，电阻2R\(_{5}\)、2R9阻值较小，所以回路Q\(_{L}\)值低，频带宽，显著改善了经AGC控制后的幅频特性，即使中频增益变化50dB，幅频特性仍基本不变。第三级中放采用外电容耦合双调谐放大器（耦合系数η＞1），只要改变耦合电容2C18，即可调整带宽和中放总曲线，因而调试方便。中放总增益在56～62dB之间。为保证大批量生产中的中放增益的一致性，对AGC管（3DG79A）进行了挑选，要求功率增益KP＞25dB。整机选择性主要由输入端滤波器和第三级中放来保证。为了进一步提高选择性，在集中滤波器与第一中放管之间，插入了一个电感2L\(_{7}\)，它与中放输入电容构成低通滤波器，截止频率在40MHz左右，使得低于40MHz1.5～3MHz处的边峰明显压了下来，保证了整机选择性。中放曲线见图1，第三中放曲线如图2。

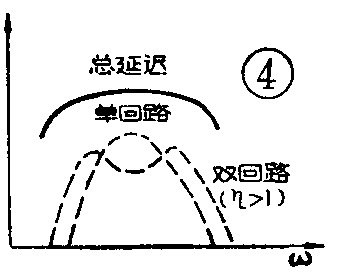

3．通道相位失真小，画面清晰，通道产生相位失真，将会引起脉冲信号的前、后沿不对称，并形成图象拖尾和给人以模糊感，图3示出了图象有拖尾时的波形。为此，该机采用单回路与双回路（η＞1）所具有的不同延时特性，进行相位补偿，以获得较平直的总延时特性（见图4），同时把中放幅频特性调成圆顶形，把37MHz载频点置于中放幅频特性曲线的45％处（见图1），相当于把1—3MHz视频信号提升，形成过冲，这样就克服了图象拖尾，改善了清晰度。

4．扩展了检波级带宽，选取了恰当的检波管工作点。由于检波级有容性负载，使幅频特性高频端跌落，频带变窄、影响清晰度。为了扩展频带，在检波负载电阻2R\(_{22}\)上串接了一只电感2L3，它与2R\(_{22}\)、2C24和下一级的输入电容构成低Q值并联谐振回路，其谐振频率在3～3.5MHz左右，其目的是使视频3～4MHz略有提升，以利于提高图象清晰度。

检波管工作点的选择很重要，根据理论和计算，半导体PN结正向偏置时，PN结的电流I与其外加偏压成指数函数关系，即外加偏置电压U\(_{jo}\)略增加，电流I增加很多。2R20就是给检波管提供偏压U\(_{jo}\)的电阻（见图5），当Ujo增高一点，I就增加很多，使检波输入阻抗降低。而检波级输入阻抗是第三级中放的负载，故导致第三级中放QL降低（QL为有载Q值），使选择性变坏。若偏压U\(_{jo}\)选的太小，由于二极管特性曲线起始部分明显弯曲，则二极管作图象检波时，其检效率低，而且会把场同步脉冲调制在6.5MHz伴音中频上，产生无法抑制的调幅性峰音；同时二极管作伴音混频，也引起伴音严重的非线性失真，使混频增益降低。为兼顾二者，该机Ujo取0.2V。检波幅频特性见图6。

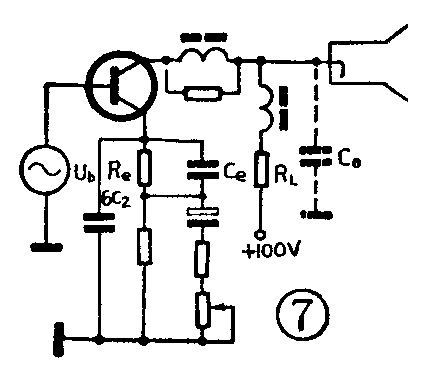

5．视放幅频特性曲线调成圆顶形。图象清晰度还与视放特性密切相关，实践证明，要使图象清晰、透亮，应充分放大1～3MHz视频分量。该机视放电路为一级深度负反馈放大器（见图7）。改变视放发射极电阻R\(_{e}\)可获得一定带宽和增益，Ce起高频补偿使用，改变C\(_{e}\)可获得最佳补偿。6C2的作用是进一步展宽视频带宽和提高黑白对比度，它的容抗与R\(_{e}\)等并联，若6C2数值太大，会使视放发射极阻抗太小，高频分量被衰减很多，其结果不仅看不清图象细节，而且使图象背景变暗，画面模糊生硬，给人以浮雕感，故6C\(_{2}\)不宜取得太大。

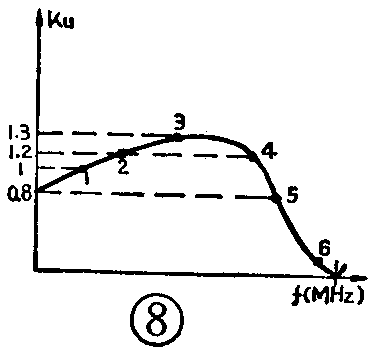

视放曲线调成如图8所示圆顶形，使4.5～5.5MHz高频分量明显被压缩，这样可使图象轮廓突出，不易出现振铃，又压低了高频端噪声，提高了接收机的灵敏度。

6．抗外界干扰能力较强。电视机正常工作时，往往会受到外界各种干扰，如日光灯、电扇等产生的低频干扰，电车、汽车点火系统产生的高频干扰等。因而必须提高电视机的抗外界干扰的能力。该机不仅采用了抗低频干扰较好的峰值AGC电路，还设置了截止消噪声电路，这两部分电路配合使用，显著改善了机器的抗低频和高频干扰的能力。电路抑制干扰的过程有关书刊已有介绍这里不作重复。

7．行扫描工作可靠。行扫描电路也是采用的变形间歇振荡电路，但行频采用电位器进行调整，以克服调感式结构复杂，可靠性低的缺点。鉴于行振荡管e—b结在导通瞬间结电容较大，容易被损伤，该机在振荡管基极串接了一只100Ω限流电阻，加以保护。

行激励采用的是负极性激励，行推动变压器的初、次级匝数比及次级电感量均比联合设计规定值大，以确保足够大的激励功率和降低对行输出管的h\(_{FE}\)的要求。

该机行扫描升压管采用的是2AN1电视机专用的锗管，这是因为锗管内阻低，升压效率高，管耗小，耐电流的冲击容量大。另外采用2AN1后，不仅使整机功耗减小（＜28W），而且降低了机内温升，提高了元器件的可靠性。

8．场偏转灵敏度高。场振荡级是利用晶体管和脉冲变压器组成的正反馈放大器，其优点是电路较简单、频率稳定、变压器绕组圈数少、成本低，场锯齿波形成电路的RC较大（为100ms）故锯齿波线性好。为了充分利用场偏转磁心的空间，把场偏转线圈电感由70mH提高到95mH，既提高了场偏转灵敏度，又对改善场线性有利。

9．对行干扰抑制较好。由于行扫描电路工作于开关状态，行输出级反峰电压高达200V\(_{pp}\)。当逆程扫描刚结束，阻尼管导通以前，行输出管b、c极将流过几百毫安的窄脉冲电流，其中包含丰富的高次谐波，将会产生信号辐射。若被电视机接收后，将在屏幕左边出现一条至多条垂直黑竖条，严重影响图象质量。为了防止行辐射干扰，该机在行输出管e、b极分别串接有4L2、4L\(_{3}\)和4R38，并在b极接有4C\(_{31}\)，在升压管回路串有4L5，以增加脉冲电流持续时间，减慢电流变化速率。同时，在行激励级加有4C\(_{26}\)、4C29、4C\(_{3}\)0等电容，用于吸收高次谐波，抑制行辐射。通过上述措施，行干扰已被明显减弱。

为了防止行输出级干扰场振荡级，造成场微抖现象，将场振荡变压器屏蔽起来，并选择场振荡管的饱和压降V\(_{ces}\)＜0.3V，这样就改善了场扫描工作的稳定。

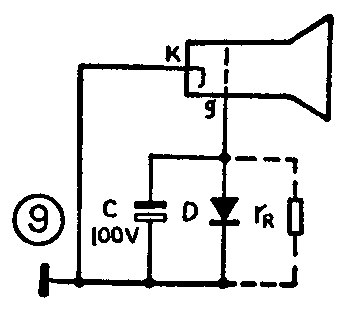

10．消亮点电路可靠。为了保护显象管，亮点消除电路必须工作可靠。该机消亮点电路的等效电路如图9。根据实验，12英寸黑白显象管阴极需要40～60秒才能冷却下来，不产生热电子发射，只要显象管栅阴极间电压U\(_{gk}\)＞-10V，并在时间上保持60秒以上，就不会产生亮点。该机关机后显象管栅压变化曲线如图10，由曲线可知，Ugk在-10V时，放电时间在2.3τ即不会出现亮点。这里τ=r\(_{R}\)C其中rR为二极管反向电阻，C为消亮点电容。因此，当C选为1μF时，要求二极管在130V条件下，漏电流小于5μA，这样就可以彻底消除亮点。

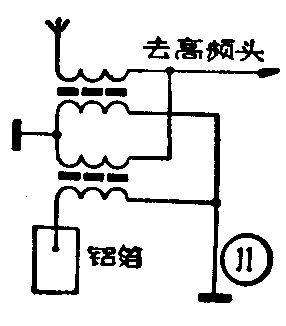

11．接收弱信号能力强，使用安全。该机在后盖内贴有一长条铝箔；它与匹配器的接法如图11，采取这一措施后，对接收弱信号的能力有了明显提高。

为了使用安全，电源保险丝加有阻燃材料制成的防护罩，对容易产生电晕元器件均采用阻燃绝缘材料，提高了整机安全可靠性。

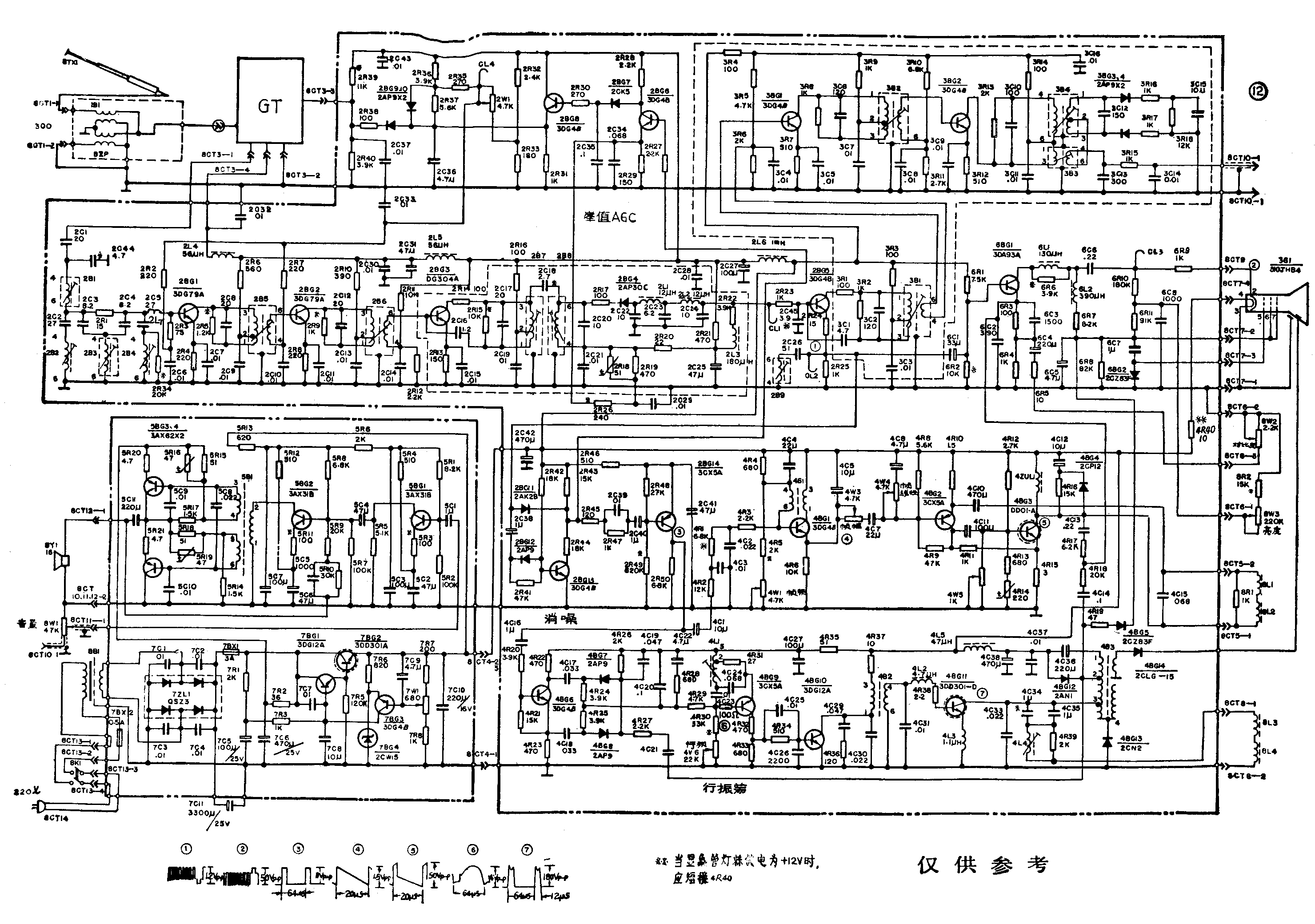

该机电路图如图12所示。
