在业余安装晶体管高传真扩音机时,常常遇到收音部分与扩音部分接地极性不一样,很伤脑筋。下面介绍一个简单办法可使之统一。

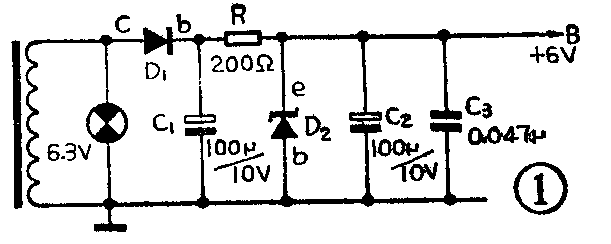

利用扩音机电源变压器次级的6.3伏指示灯绕组,按图1接线,就可以得到一个负端接地而正端可输出正6伏的直流电压,供收音部分电源使用;如果收音机电源要求负电源供电而正端接地,则只需将图1中的二极管D\(_{1}\)、D2,电解电容C\(_{1}\)、C2的极性全部倒过来即可。这个电源的接地端可与扩音机电路的接地端直接相连,不必担心电源会发生短路现象。因为收音头的电源耗电很小,所以可照样接上指示灯。另外,如果6.3伏绕组是夹绕在变压器初、次级之间的,这样使用以后,还能使6.3伏绕组起到屏蔽层作用,真是一举数得。

图1
图1 🔍原图 (611×244)

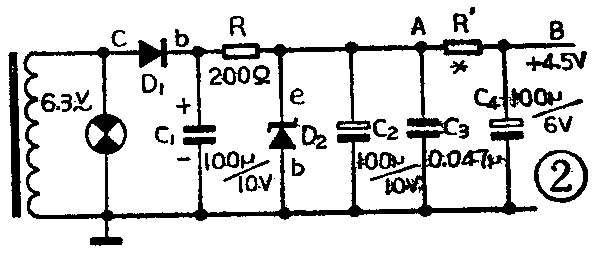

二极管D\(_{1}\)最好用3AX型c、b结完好的坏低频锗管,以减小管压降损失;二极管D2可采用e、b结完好的废3DG6硅管。按图1接线后,其稳压值一般在6伏左右。如果收音头电源低于6伏,可如图2所示在输出端再接上一个合适的阻容滤波器降压。图中R'=(V\(_{A}\)-VB)/I。V\(_{A}\)为稳压电源A点的电压;VB为收音头所需电源电压;I\(_{0}\)为收音头总消耗电流,它等于收音头所用管子静态电流之总和。

图2
图2 🔍原图 (608×270)

例如:如果V\(_{A}\)=6.2伏,VB=4.5伏,收音头中用三只管子,振荡管I\(_{C1}\)=0.5毫安,第一中放管IC2=0.5毫安,第二中放管I\(_{C3}\)=1毫安,则总电流I0≈0.5+0.5+1=2毫安。于是R'=(6.2-4.5)/2×10(-3)≈8.50欧,可取标称值R'=820欧。如果所计算的R'不满足收音头电源电压要求,则是I\(_{0}\)估计得不准。例如当将R'=820欧接入电路后,实测VB'仅有4.2伏,则应重新估计I\(_{0}\)值。可先算出V'R'=V\(_{A}\)—V'B=6.2-4.2=2伏,接着就可重新估算出I\(_{o}\)=V'R'/R'=2/820≈2.4毫安。则电阻R'应为R'=(6.2-4.5)/2.4×10\(^{-}\)3≈700欧,可取标称值R'=680欧,就会基本满足要求。

另外,V\(_{A}\)的稳压值可能高出6伏很多,比如高达6.8伏,这时如果收音头只需6伏,则仍可用上述办法计算R'值。应注意的是,调收音头所需电源电压时,一定要接上收音头后再测试,这样才能得出准确结果。(张国华)
