初生婴儿时常拉尿，应及时更换尿布。孩子稍大后，夜间睡觉时常会踢被受凉，常使父母费心。本装置可在小孩拉尿或踢被时立即发出报警声响，通知父母或保育员及时处理。
工作原理
发声原理: 发声电路主要由电子开关（BG\(_{4}\)）和音频振荡器组成。BG5和变压器B组成自耦变压器反馈式音频振荡器。振荡频率主要由变压器电感L和电容C\(_{2}\)决定，调节R9可改变反馈量，如果调节合适，便可获得悦耳的声音。
BG\(_{4}\)是个电子开关兼电流放大器。当其基极有足够的电流Ib4流过时，BG\(_{4}\)就饱和导通。于是BG5基极电阻R\(_{8}\)被接到地线上，形成BG5的基极电流。音频振荡器也就起振，喇叭就发出持续的叫声。如果I\(_{b4}\)太小或者为零，则BG4截止，音频振荡器不能起振，喇叭也就无声了。因为本机采用变压器耦合输出和锗、硅管交替使用，使本装置能在1.5伏的低压下，产生足够响亮的报警声。
受湿报警原理：只要把两根相互隔开的裸铜线排布在棉尿布底下，做成“受湿传感器”，并把它串接在开关管BG\(_{4}\)的基极回路上。那么，一旦棉尿布受湿时，传感器两端电阻立即会下降到100千欧以下，从而产生10微安以上的基极电流使BG4导通，使发声电路发出报警声来。当棉尿布干燥时，传感器两端电阻大于200kΩ,BG\(_{4}\)不导通，喇叭中也就无声。
降温报譬原理：环境温度降低时，用以启动发声电路的信号来自图2虚线左边的测温电路。它主要由测温电桥（R\(_{T}\)、R1和W、R\(_{5}\))、差分放大(BG1、BG\(_{2}\))和输出电路（BG3和二极管）组成。
热敏电阻R\(_{T}\)用极软的耳机线引出，并用捌针捌在小孩胸前上衣上或盖被内侧。在入睡前，先调W使电桥平衡，这时UA=U\(_{B}\)，由BG1、BG\(_{2}\)组成的差分放大器输出UCD=0，故BG\(_{3}\)截止，开关管BG4因得不到足够的基极电流而截止，所以发声电路不工作。
当小孩踢被时，热敏电阻感受到的温度必然下降，只要这个温度下降大于1℃，就足以破坏电桥平衡，使差分管输出U\(_{C}\)高于UD。于是BG\(_{3}\)导通，从而推动开关管BG4导通，使发声电路工作,发出报警声。
元件选择与制作
差分管BG\(_{1}\)和 BG2要求尽量配件，β＞50就可以了。为减少BG\(_{3}\)的穿透电流，BG3可选用3AG1等锗高频管，如果低频管3AX31的穿透电流小于100微安，也能使用。开关管BG\(_{4}\)要求β尽可能大，受湿灵敏度才能做得高。振荡管3AX31要求较低，β≥30,ICeo≤500μA就可以了。二极管D必须使用锗管，并且要求反向电阻大于500千欧。
变压器B的铁心可用半导体收音机用输入或输出变压器的铁心。线圈共绕1000圈，其中在300圈处抽一个头。只要绕得下，线径亦可不拘。
印刷电路板见图3。全部零件采用卧式焊在敷铜皮的那一面上。

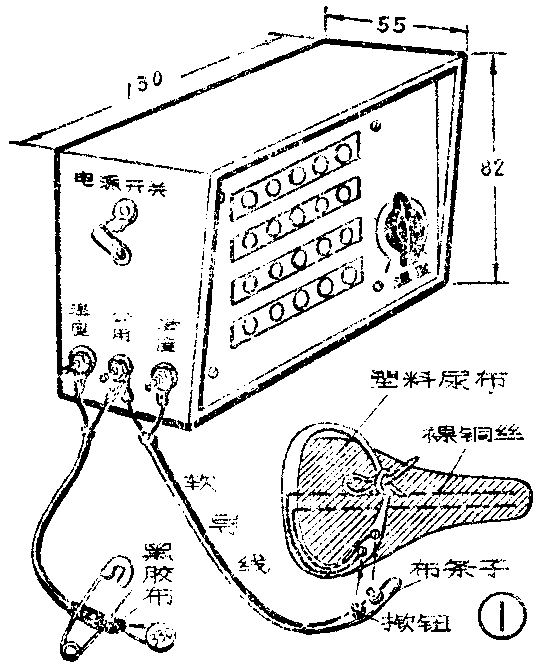

热敏电阻R\(_{T}\)可采用收音机推挽电路中用作温度补偿的热敏电阻，阻值在330欧左右。用极软的耳机线作引出线。用黑胶布将焊点包住后，穿上一根捌针即可使用（见图1)。电位器W必须与热敏电阻RT相配，通常可取其阻值约为热敏电阻常温下的阻值的1.3倍左右。
受湿传感器在塑料尿布上直接用两根裸铜线穿刺缝纫（见图1所示），使之相互间隔保持1厘米左右，然后从系带上用揿钮引出。
调整
首先将受湿传感器短路，喇叭应有叫声。如果无声，则可进一步将BG\(_{4}\)的C、e两脚短路。如果这时有叫声了，则说明问题出在BG4管上。如果这时仍然无声，则可调整一下BG\(_{5}\)的偏流电阻R8，一般应有声响了。否则应认真检查各元件是否完好，焊接是否有误，BG\(_{5}\)是否良好。
再断开受湿传感器，调整测温桥路。先用300Ω左右的电阻代替R\(_{T}\)，接在桥路上做试验。旋转电位器W，喇叭也应能发声。如果电位器不论旋在什么位置上，均不能使喇叭停叫，则说明BG3穿透电流I\(_{Ceo}\)还太大。这时可减小R6或更换BG\(_{3}\)一试。当减小电位器W阻值，能使喇叭起叫，增大电位器W阻值，又能使喇叭停叫时，便可换上热敏电阻作试验了。换上RT并使它处在25℃左右，将R\(_{T}\)插入内衣里或紧握在手心上，调节电位器W，能使喇叭停叫和起叫，则说明测温桥路已调试正常，否则应更换W或RT的阻值，再作试验。
当测温电桥电路工作正常后，应对受温报警灵敏度再作一次检查。方法是用100千欧电阻代替受湿传感器，如果接上100千欧电阻时喇叭能发声，断开100千欧电阻后，喇叭又能停叫，则说明受湿报警电路工作正常。否则应检查二极管D的反向电阻是否太小，或BG\(_{4}\)的β是否太小。
最后再检查一下降温报警灵敏度。将热敏电阻放在25℃以下的室温条件下，调W使喇叭刚开始起叫，这时用手摸一下热敏电阻、喇叭不久即应停叫，说明灵敏度正常。至此调试即告结束。
使用
作拉尿报警器用时，应勿忘把热敏电阻接上（或者改用300Ω电阻代替之），否则尿布未湿，喇叭就已叫声不止了。使用时先把W调在喇叭不叫的位置，然后接上受湿传感器即可。当小孩拉尿时，棉尿布受湿，喇叭就会立即发出报警声来。
作踢被报警器用时，先将热敏电阻用小捌外捌在小孩子衣上或盖被内侧。几分钟后，被内温度上升并趋于稳定时，便可打开电源开关，调节电位器W，找到刚使喇叭发声的位置，再略微倒族电位器，使响声消失。这就是降温报警的最灵敏位置。在这个最灵敏位置上，当小孩踢被后，通常不到20秒钟，喇叭就能发出声响。
当小孩长大，不需再作拉尿、踢被报警时，本装置还可用作许多其它用途。如适当降低受湿灵敏度后，如在锅盖塑料旋钮上设计一个装拆自如的传感器，就可作烧饭时水滞外溢的报警器。利用本装置的发声电路，可作电子门铃。由于本装置只使用一节一号电池，故比普通电铃更为安全省电。（吴建兴）
