这个电容检测仪可以检查50pF以上的各种非电解质电容器的好坏、漏电和断线情况。

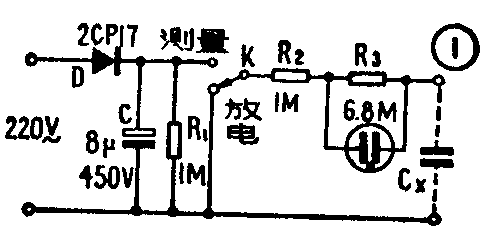

检测仪电路见图1。220V交流电经二极管D整流、电容C滤波后，输出为300V左右的直流电压。当开关扳至“测量”档时，电流经电阻R\(_{2}\)、R3 给被检测的电容C\(_{X}\)充电。由于电容两端的电压不能突变，所以在开始充电的瞬间，由于R3的阻值较R\(_{2}\)大，其两端的电压降也大，使得氖管起辉发光。氖管起辉后，内部的电阻变小，充电电流流经氖管。随着CX两端电压的升高，充电电流越来越小。当C\(_{X}\)充电完毕，充电电流也接近零，此时无电流流经氖管，氖管熄灭。这就说明被测电容是好的。氖管亮的时间长短，表明了被测电容的容量大小，容量越大，氖管亮的时间越长。
如果测量时，氖管一直亮，说明被测电容漏电。如果测量中，氖管不亮，可能有两种情况，一是被测电容量太小，二是被测电容有断线，要仔细区别。
制作时，二极管D的耐压要大于350V，整流电流大于或等于100mA；滤波电容C的耐压要大于或等于450V。氖管用测电笔中的氖管或日光灯中的启辉器。

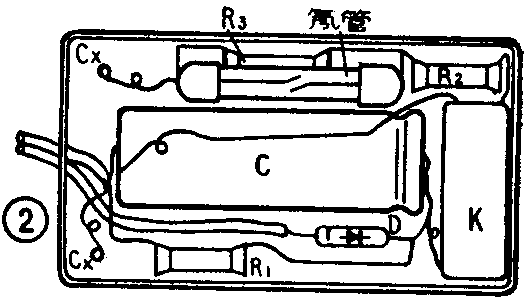

元器件装在一个塑料刮脸刀盒内，盒内的元器件安装位置见图2。为了便于插接被测电容，我们用一块有机玻璃锯成图3所示的小方块，并在方块中间钻上小孔，把电子管管座内的小焊片取下，插在这个小孔里，小孔的大小以恰能装下焊片为宜。然后在盒盖上也打两个同样的小孔，把两个有机玻璃块用胶粘在对应这两个小孔的盒盖背面，作为被测电容的插孔。
使用时应注意，无论开关是接在“测量”档还是在“放电”档，只要测试仪接着电源，就不能用手去摸被测电容C\(_{X}\)的插孔和CX的引线，以.免.触.电.。测试后，要把开关扳到“放电”档，使被测电容放完电后再取下。(刘延庆)
