（蔡凡弟）电视游戏机是一种比较受人们欢迎的电子玩具，由于它的项目花样多，比赛性和趣味性强，不但儿童和青少年爱玩，甚至白发老人也喜欢尝试。目前电视游戏机有两大类：一类是大型电视游戏机，由电子游戏逻辑发生器和彩色电视显象部分组成。具有模仿性强，花样多及大屏幕彩色图案显示等优点，但结构较复杂；另一类是普及型家用电视游戏机，其特点是体积小，游戏项目少（一般具有3～6种），可与普通家用彩色、黑白电视机配合，作单人或双人游戏比赛。

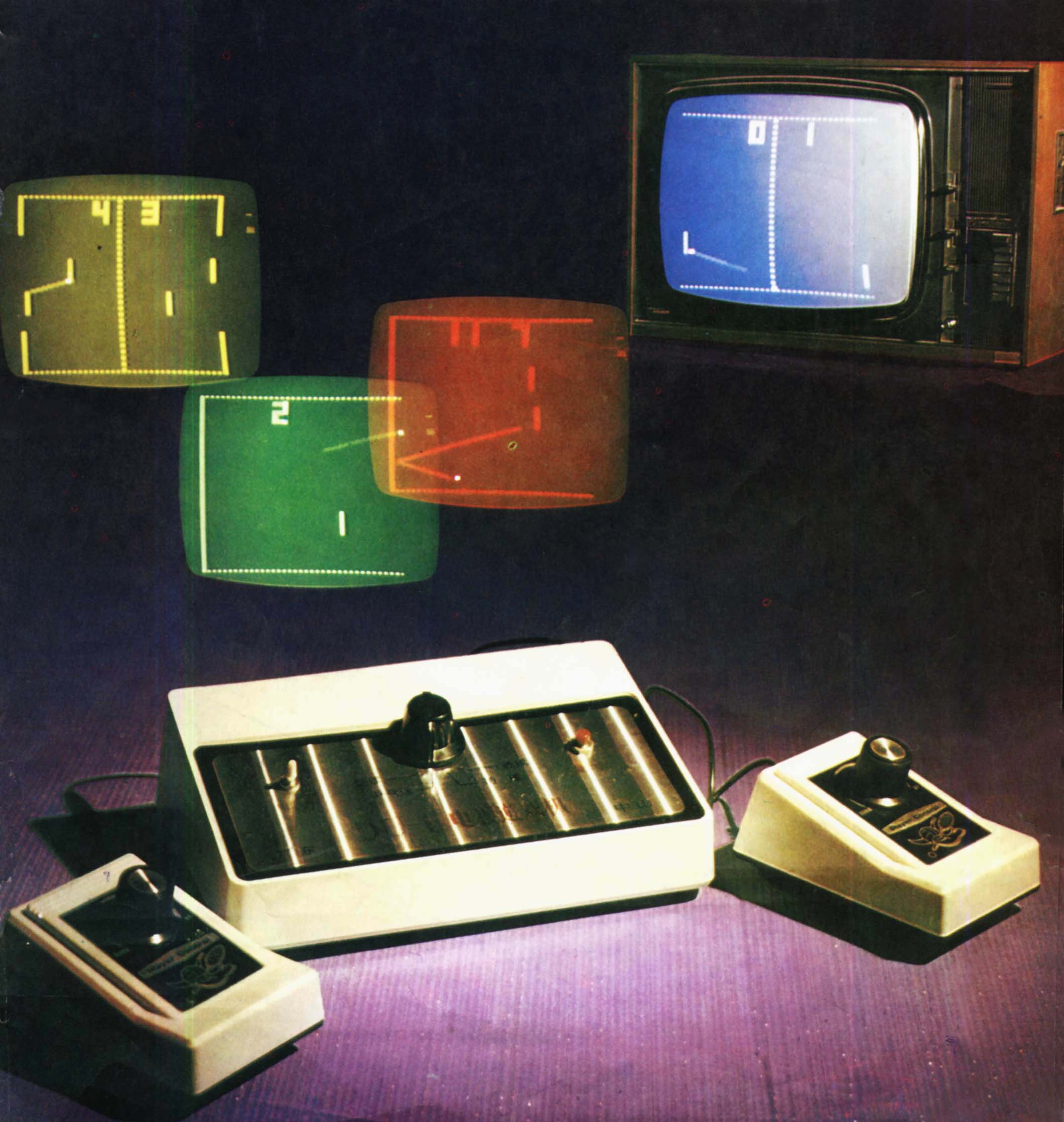

AY－3—8500大规模集成电路是一种家用电视游戏机中的图象储存器，由它组装成的电视游戏机（简称游戏机）产生的游戏图象信号，可以直接输入到家用电视机的天线插孔上，作足球、乒乓球、拍球等双人游戏比赛和个人练习拍球等四种游戏（见封面）。下面我们介绍它的原理、组成、装制与调试。
原理与组成

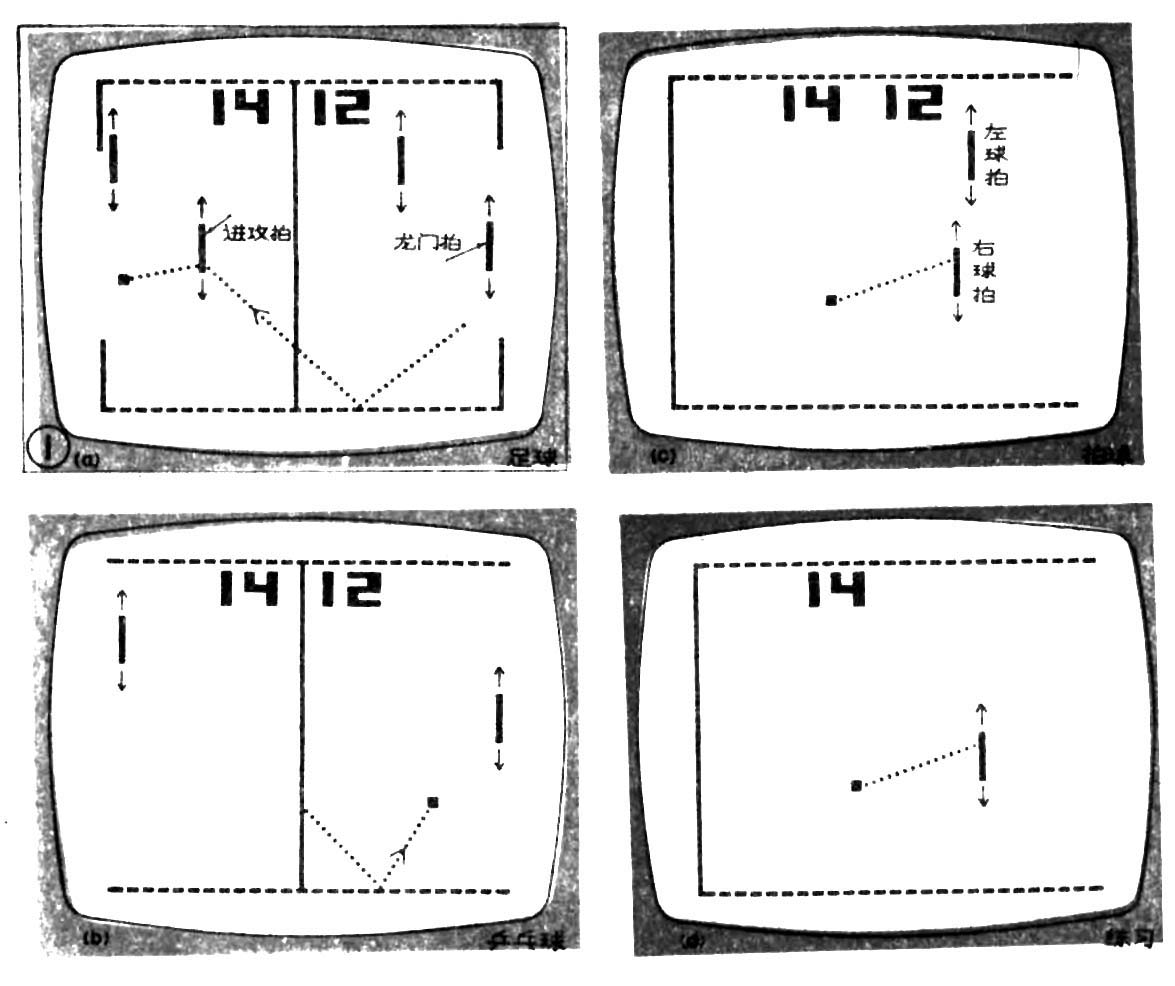

显示在电视机荧光屏上的上述四种游戏节目（分别见图1）的场地、球拍、球等图案，都是由游戏机的图象储存器产生的，通过游戏节目选择开关选取其中之一。当选择乒乓球时，储存器便输出固定的乒乓球比赛“场地”、运动着的球体和球拍。球拍的移动，可由外接的电位器进行控制。当你所控制的球拍打中球体时，球会以一定的角度弹回去，同时游戏机的扬声器还发出一定频率的击球声。如果球碰到边框时，便发出另一频率的撞击声。若球出界，控制中心计算系统会立即判定左或右球员得分，并将分数显示在屏幕上得分的一方。当其中一方得分达到15分时，游戏便不能再继续进行了，只有按下复位按纽时，才能重新开始下一局比赛。

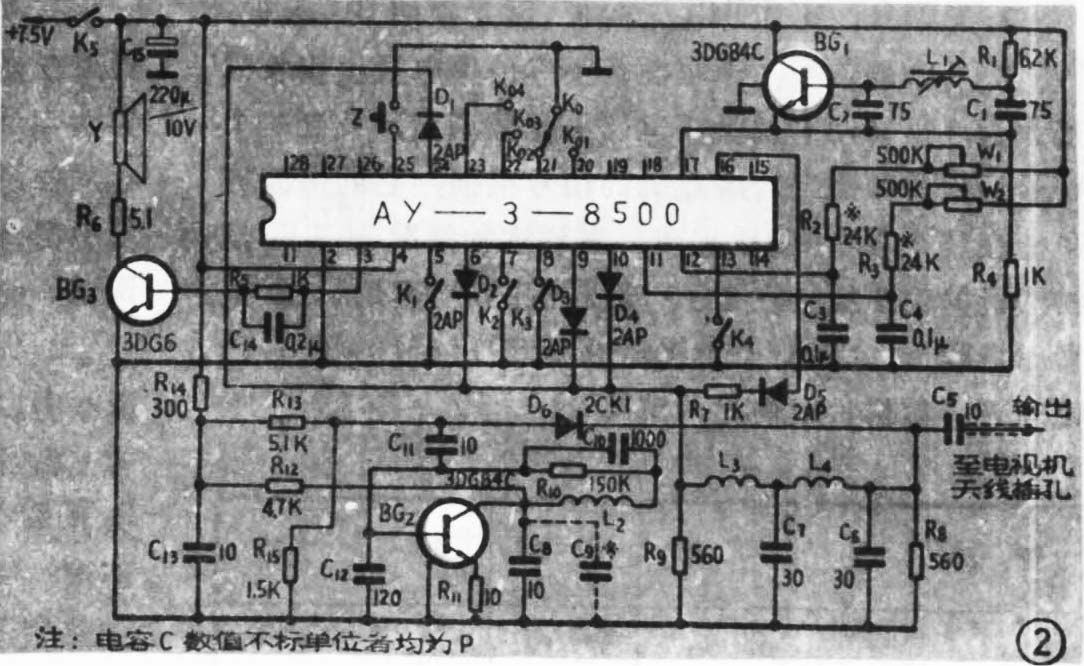

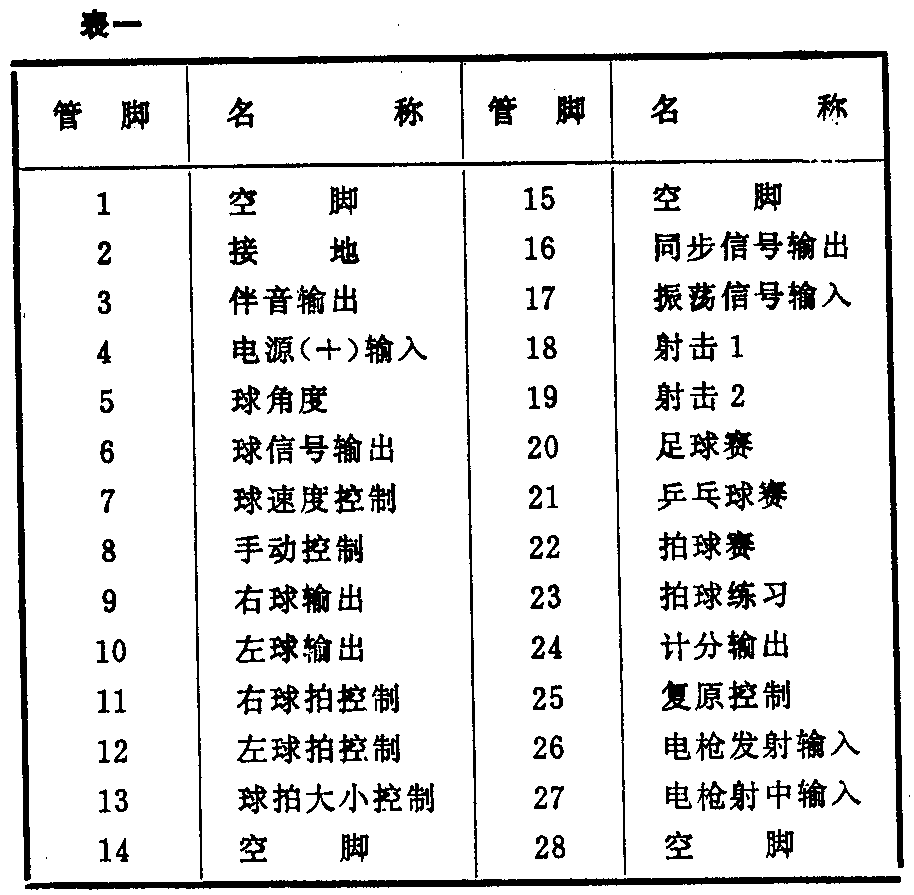

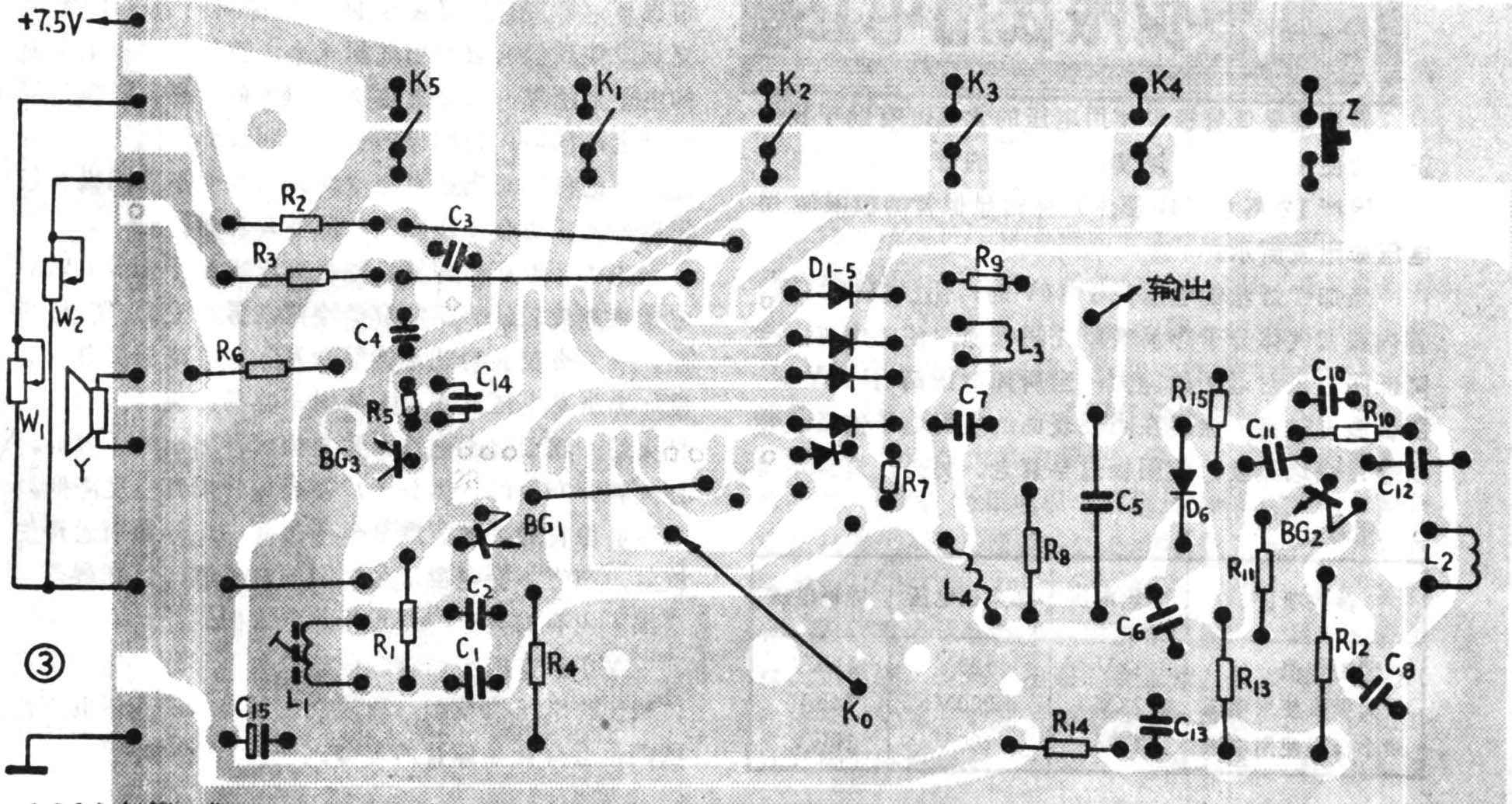

游戏机的电路图如图2，印制电路板图如图3，其中AY－3—8500集成电路各引出脚的名称见表一
图2中，BG\(_{1}\)、L1、R\(_{1}\)、C1、C\(_{2}\)组成2.045MHz振荡器，用以产生同步信号。改变R1或微调L\(_{1}\)可以粗调或微调振荡频率使图象同步。BG2、L\(_{2}\)、C10等等组成游戏图象载波振荡电路，它的频率是根据所选用的电视机接收频道来决定，最好是在VHF频段1～5频道中，选择当地不播送电视节目的某一频道（本机选在第3频道），C\(_{8}\)、C9为谐振电容。因C\(_{9}\)电容量很小，所以使用2～3厘米长的单股塑料绝缘线绞合作成，通过调整它的绞合程度可以改变信号的耦合度。C13是高频滤波电容，用以防止振荡信号干扰其它电路。L\(_{2}\)为振荡线圈、D6是隔离二极管，用以防止其它电路影响载波振荡的稳定。D\(_{1}\)～D5组成五端或门电路，分别接于集成电路的球信号输出端（6脚）、右球和左球输出端（9、10脚）、同步信号输出端（16脚）和计分输出端(24脚）。或门输出信号经L\(_{3}\)、L4、C\(_{6}\)、C7、R\(_{8}\)、R9组成π型滤波器滤波后与载波信号混合再经电容C\(_{5}\)和75Ω馈线送至电视机天线端。
BG\(_{3}\)、R5、R\(_{6}\)、C14组成音频功率放大器，放大击球时发出的音频（500Hz、1000Hz）信号，推动扬声器发出声音。
K\(_{1}\)～K4分别为发球角度（20°—40°）、球运动快慢、球棒长短、运球状态等控制开关，可根据需要接通或断开，也可不用（封面所示游戏机未装）。
K\(_{0}\)1～K04是游戏项目选择开关，Z是复位按钮，K\(_{5}\)是电源开关，W1、W\(_{2}\)是左、右球拍移动调节电位器，可安装在游戏机的左右端，也可分别装在两个独立的小盒上，通过屏蔽线引至游戏机。Y为扬声器。
本机采用直流7.5V电源，全机工作电流小于100mA。
装制与调试

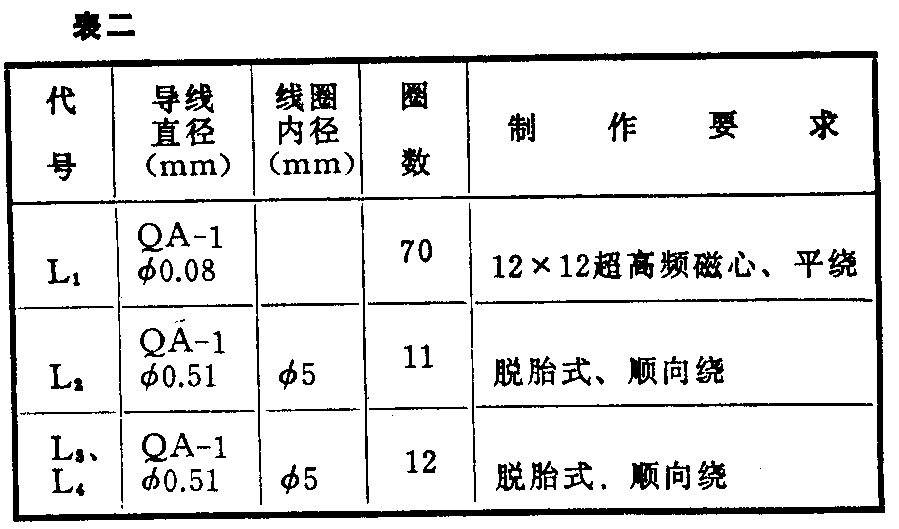

本机所用晶体管可选用特征频率较高的三极管如3DG84，β在80以上即可。 BG\(_{3}\)选用 3DG6，β应大于50，D6需采用性能较好的2CK1，D\(_{1}\)～D5，采用2AP二极管即可。W\(_{1}\)、W2为两只500K电位器，K\(_{1}\)～K5为单刀单掷开关，K\(_{0}\)为单刀六掷转换开关（本机用了四掷），扬声器Y可用3英寸1/4W的。其它元件均可采用市售低档品。
安装前重要的是对所用元器件的参数进行测试，并将已排好的元器件引出脚镀上锡，避免装制时产生虚、假焊。一般装制完毕，经细心复核无误后，即可把信号输出电缆引至电视机无线插孔处接好，并接通电视机和游戏机电源，通过观察电视机荧光屏上显示的情况进行调试。一般有下面一些情况：
1．无信号：可能BG\(_{2}\)未起振，因此须使BG2起振。
2．有微弱信号：BG\(_{2}\)振荡频率偏离电视机接收频道太远，可转动电视机频道开关及微调钮，找到一个信号最强的频道（若游戏机的信号很强，它的谐波有可能在整个VHF频段出现，遇到这种情况时，可把游戏机的输出线接在1：10天线插孔或把远近程开关置于近程），这时，暂不去考虑游戏机发射的频率正确与否，待最后统调时再解决。
3．不同步：原因是BG\(_{1}\)振荡频率远离2.045MHz，可改变R1的阻值达到同步。调节L1可使“球场”图案显示在屏幕正中，即表示BG\(_{1}\)的振荡频率基本正确。
4．图像S形畸变：电源滤波不良，应先检查 C\(_{15}\)。若电源是采用交流经整流供电，先改用电池供电进行调试。也可能是因R13阻值偏大引起，应减小。
5. 伴音小：BG\(_{3}\)的放大倍数太小，可调换BG3或减小R\(_{6}\)。
6．左右球拍移动范围太大或太小，可改变R\(_{2}\)、R3的阻值，使W\(_{1}\)、W2调节到两极端时，屏幕上的球拍，刚好能在屏幕上下端显示。
当上述几点解决之后，可根据自己希望接收的频道，重新调整C\(_{8}\)、C9及 L\(_{2}\)，使载波振荡频率与接收频道相符。这样，游戏机的调试即告成。
