在业余制作立体声扩音机时,一般需要有三只双联电位器,即音量电位器、高音调节电位器、低音调节电位器。如果爱好者手里没有这种元件,可用波段开关改制。改制办法如下:

1.音调调节电位器。常见的OTL和OCL扩音机的音调控制部分,大多数采用衰减式负反馈电路,高、低音调节电位器一般使用对数型的(D型的)。这种电位器阻值与转柄旋转角度之间的关系如图1。它的特点是:转柄旋转角度小时,电阻变化较大。当转柄转过一个角度后,阻值变化就很缓慢了。

图1
图1 🔍原图 (300×306)

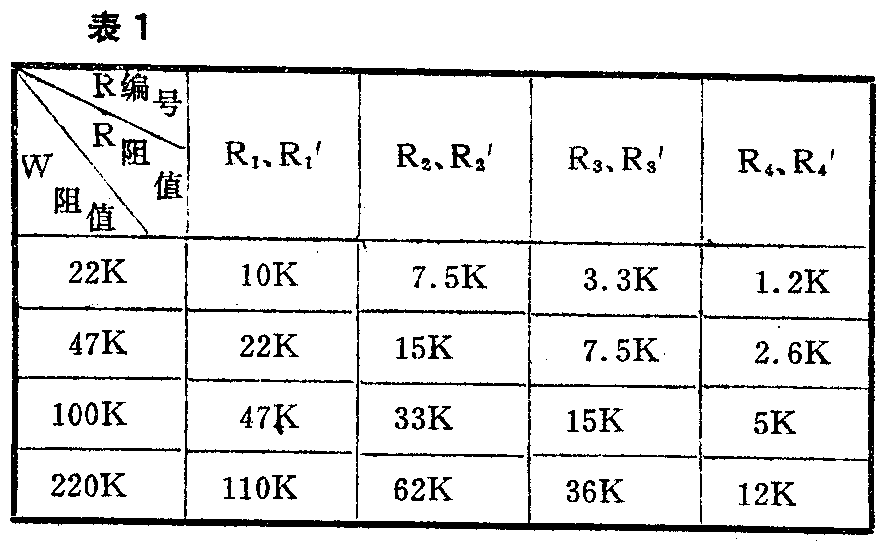

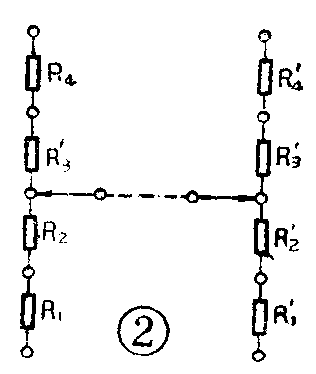

如果用双刀五掷波段开关改制,可以有五个档位来调节音调,图2画出了一个双联电位器的连接图。表1列出了电位器W采用不同阻值(22K、47K、100K、220K)时电阻R阻值的变化情况,可供参考。

图2
图2 🔍原图 (316×374)
图3
图3 🔍原图 (882×545)

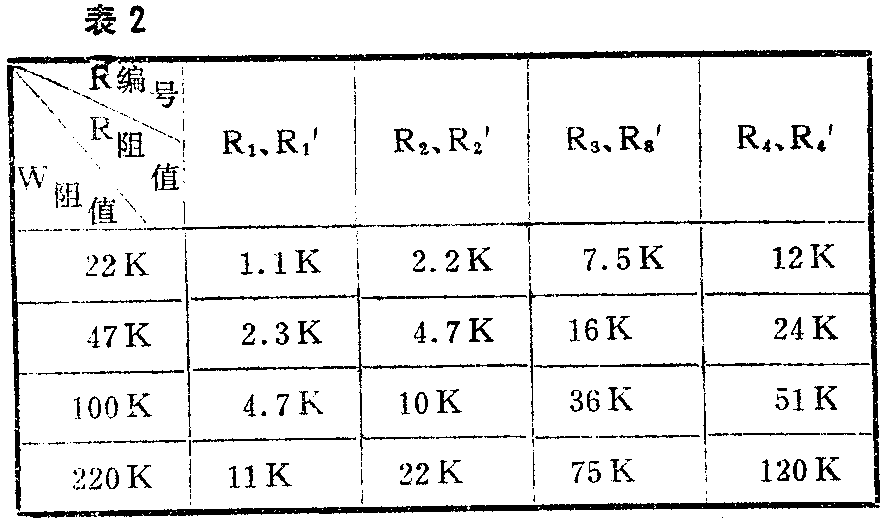

对于衰减式音调调节电路,常采用指数式电位器,配用电阻值见表2。

图4
图4 🔍原图 (881×522)

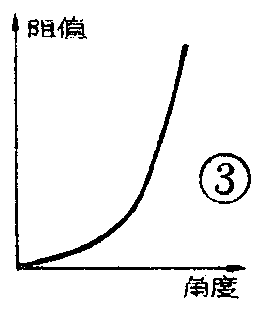

2.音量调节电位器。为了适应人耳的听觉特性,音量电位器应使用指数式(Z型)电位器。其特点是旋转角度小时,阻值变化很慢。随着转柄旋转角度的加大,阻值变化加快。如图3。

图5
图5 🔍原图 (272×313)

对于功率较小的扩音机,可以使用2×5波段开关。如果在波段开关上装一个接地焊片,则有五档可以选用。接法见图4,选用的电阻值见表3。

图6
图6 🔍原图 (406×378)
图7
图7 🔍原图 (886×532)

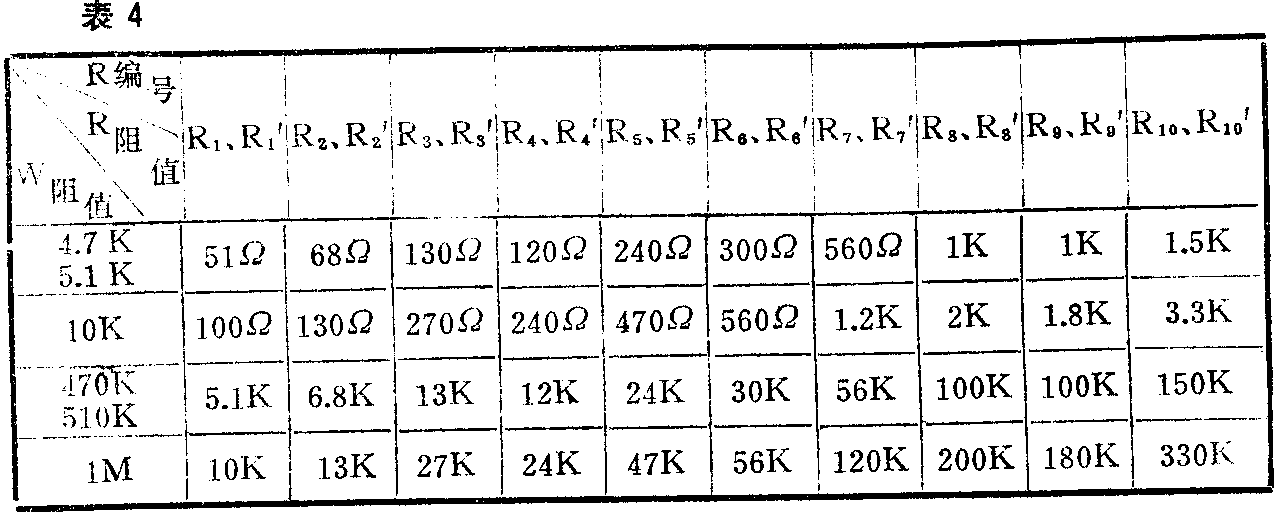

如果扩音机功率较大,或者想使音量调节更平滑一点,则可以使用双刀十一掷开关,分成十档来调节。配用电阻值见表4。

图8
图8 🔍原图 (1278×517)

用上述办法改制的双联电位器,使用起来很方便。有些扩音机电路中需要四个抽头的电位器,买正品很困难,但是如果参照上述办法自行改制,却很容易实现。在工艺要求上如果需将电位器屏蔽起来,可用薄铁皮做成盒子,将三个电位器罩住。如果觉得波段开关旋动费力,可以用钳子把压定位滚珠的弹簧片扳松即可。所有电阻的功率均为 1/8瓦。(王起发)
