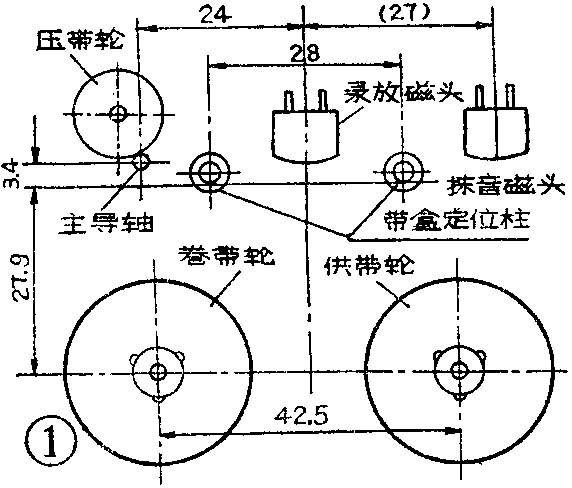

目前我国常见的盒式录音机均使用国际通用标准磁带，因此盒式机的机械传动机构（俗称机芯）的各零部件必须有统一的尺寸。图1表示国际统一规定的标准尺寸。
机芯可分为全金属（也称全铁）结构；金属与塑料结合结构（铁塑结构）和全塑料结构三大类。其中又有两马达和一马达之分。部分机芯有用齿轮传动代替摩擦轮传动的。机械部分应保证磁带恒速经过磁头缝隙面并且使抖动尽可能地小。所谓恒速是指磁带经过录放磁头缝隙时保持一定的速度，一般盒式录音机都规定为4.76厘米／秒（1\(\frac{7}{8}\)英寸/秒）的速度。带速的允许误差我国按表一规定。抖晃率（W.F）是录音机的另一项重要指标。抖晃率是如下定义的：即在某一瞬间，带速的瞬时变化，使得录放音信号产生寄生调频，因而听到的声音发生颤抖。我们把录放音信号产生寄生调频的频偏与所录放信号频率的百分比值称为抖晃率。即 W·F=f\(_{1}\)-f;f×100％=ff×100％。式中f为录放信号频率，f1为因寄生调频影响后的录放信号频率；f为寄生调频的频偏。影响抖晃率指标的因素很多。凡是磁带所经过的零件及参与传动磁带运动的部分均会影响抖晃。其中以主导轴、压带轮、橡皮带等零部件最为重要。一般要求主导轴的光洁度不低于444，不圆度为0.0002毫米，不直度为0.001毫米。主导轴要求用不锈钢制作，它上面的飞轮也要求十分平衡。橡皮带、压带轮除要求有较高的尺寸精度外还要弹性均匀。
盒式机在使用中除恒速走带外，还有快进，倒带等功能，下面分别简单介绍其工作原理。
一、传动原理

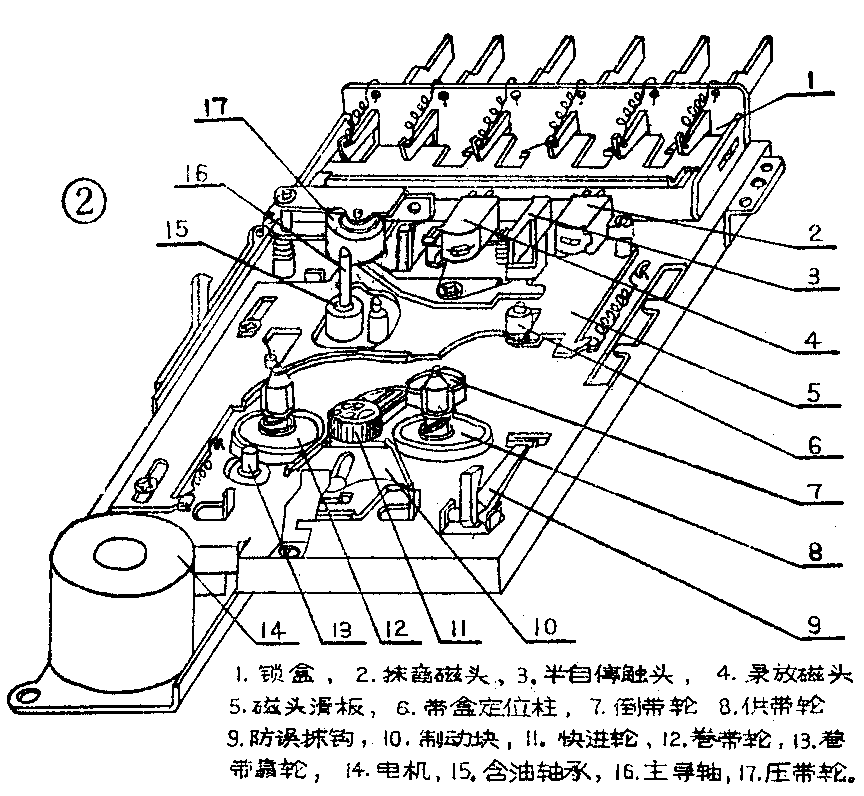

国产盒式录音机传动机构 LX—79为铁塑结构，LX—80为全铁结构，前者为部分齿轮传动，后者为摩擦传动。现仅以LX－80（如图2）为例来介绍。
1．录、放音，对传动机构来说，录音、放音动作都是一样的。首先是压带轮压到主导轴上；同时磁头滑板前移，使磁头缝隙面与磁带相贴。电机的动力由皮带轮经橡皮传动带传递给惯性很大的飞轮（参考图3）。由主导轴驱动磁带前进。为了保持磁带恒速，一般均使用直流稳速电机。电机通常是经减震垫与机芯底板连接。这样可使底板减少因电机转动而引起的振动。电机的转动通过具有弹性的橡皮传动带传递给飞轮也是为了让橡皮带吸收一部分振动。惯性很大的飞轮可进一步吸收外干扰力。总之采用稳速电机，橡皮传动带，大而重的飞轮等，目的都是为了使主导轴转速稳定。从而保证带速恒定，提高抖晃指标。

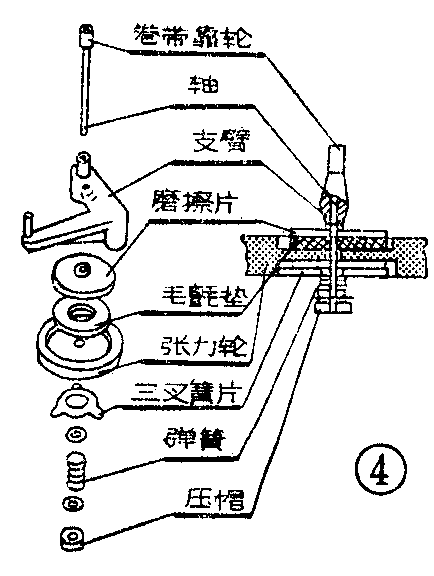

由主导轴恒速输出的磁带必须及时卷绕整齐。这一动作是由橡皮带将动力通过张力轮传给卷带靠轮，卷带靠轮再通过摩擦传给卷带轮，使卷带轮及时收带。但是主导轴输出的带速是恒定的，而随着录放音时间的增长，卷带轮所卷磁带盘的直径越来越大，这就必须使卷带轮、卷带靠轮、张力轮的转速随时减慢才行。由于电机和橡皮带的运动速度是恒定的，必须将张力轮做成一个摩擦离合器来解决传动中转速差的矛盾。LX－80机芯的摩擦离合器结构原理如图4所承。图中卷带靠轮、摩擦片、压帽与轴紧配合，构成一体。当轴在支臂中转动时它们都同时转动。而张力轮与轴是动配合，即轴转动时它可以不转。而塑料压帽通过螺旋弹簧和三义簧片将张力轮紧紧地压在毛毡垫和摩擦片上。当橡皮带传动张力轮时，通过毛毡垫将运动传给摩擦片从而带动轴转动，卷带靠轮也随之转动。当卷带靠轮的负载过大时，毛毡垫与摩擦片彼此有相对运动。起到摩擦离合器过载打滑的作用。也就是说从主导轴输出的磁带会拉着卷带轮，使它的转速随时在减慢。同时磁带也不致受到过大的张力。
有些机芯的摩擦离合器是装在卷带盘上的。国产LX—79机芯即如此，如图5所示。相当多的机芯都只有一个装在卷带盘上的摩擦离合器。它上面也装有弹簧和毛毡垫，保证卷带过程中由于磁带卷直径增加而减低转速，并使磁带不致受到过大张力。
录音过程中传动机构的动作与放音完全一样。录音时多按一个录音键，那实际上是在拨动录放转换开关，与传动机构无关。

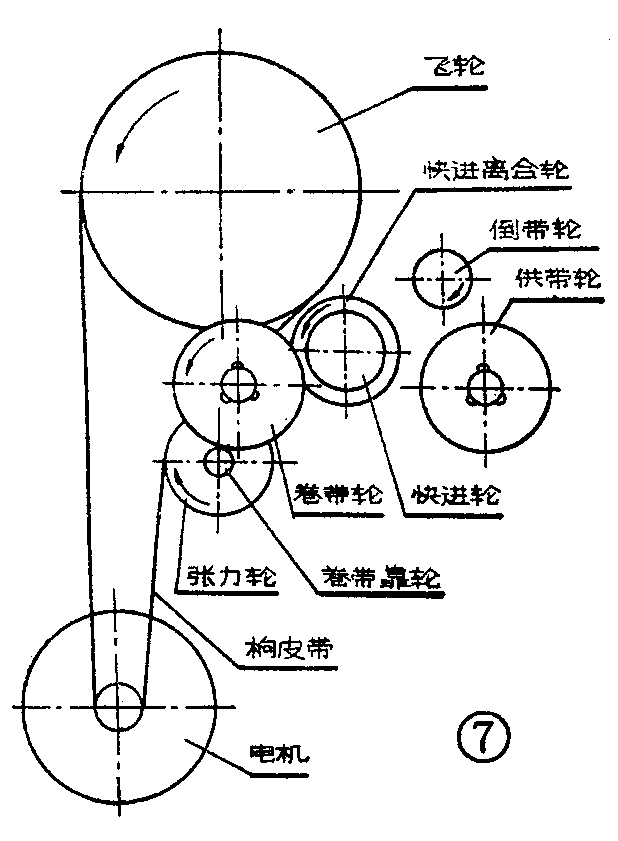

2．快进和倒带盒式机在使用中时常需要找到磁带上的某一个节目，这就需要传动机构有快进或快退的功能。快进时，快进轮组（图6）移动，使快进轮与卷带轮相接触呈摩擦传动。快进轮组下端装有快进离合轮，它可避免快进时磁带受到过大张力。该轮直接靠到飞轮上，飞轮驱动快进轮组，再传动卷带轮，卷带轮便以比放音带速快20倍的速度快卷（放音30分钟的磁带仅需1.5分钟即可卷完）。倒带时，快进轮便紧紧地挤压倒带轮，使倒带轮与供带轮接触（图7）。因此飞轮可将运动通过快进轮组、倒带轮传给供带轮。倒带时碰头滑板在停止位置不动，磁带与磁头不接触。供带轮同样以20倍放音带速度倒转。
不论倒带或快进，只要是磁带运行到终了，快进离合轮便起离合器作用，使快进轮停止转动。此时照常转动着的飞轮的动力便不可能再传递给供带轮和卷带轮。（待续）（席金生)
