怎样正确使用万用表

编者按：当前，晶体管收音机全国年产量已达3000万部以上，农村是一个很大的市场。由于晶体管收音机数量急骤增加，随之而来的是大量维修工作。不少地方反映收音机坏了，送到修理部半年也修不上，影响了用户收听。为了解决这一矛盾，我们希望能培养出一大批维修人员。本刊从这期开始举办一期晶体管收音机修理讲座。读者对象是具有初中文化水平的无线电爱好者。通过这一期讲座使读者初步达到使用一块万用表检修一般超外差晶体管收音机的水平。

学习修理收音机，最好能准备一只万用表，通过对电路的电压、电流、电阻等参数的测量，可以判断出故障存在哪里并采取相应修理措施。但是，如果万用表使用不当，不但无助于检修工作，反而会造成元件的损坏甚至烧坏万用表，因此首先应学会正确使用万用表。

万用表有许多种型号，不管哪种，表盘上都印有一些符号和数字，弄清这些符号和数字的含意，才能正确使用。一般，常见的符号有以下几个：1．示该表应水平放置使用。2.┴表示该表应垂直放置使用。3、示整流系仪表，测量交流电压时用内部整流器。4.硎窘恢绷髁接谩5.示万用表笔与表壳之间能经受50Hz、3千伏交流电压历时一分钟的绝缘强度试验。6．示三级防外磁场能力。7.示以标度尺长度的百分数表示准确度等级。8.示以指示值的百分数表示的准确度等级。9.20KΩ/V-或20000Ω/V-表示直流电压灵敏度。测量直流电压时，电表的输入电阻为每伏20千欧。10.4KΩ/V-或4000Ω/V-表示交流电压灵敏度。测量交流电压时,电表输入附抗为每伏4千欧。11.0dB=1mW600Ω表示分贝(dB)标度尺是以600欧负荷阻抗上得到1mW功率定为零分贝作为参考电平的。12.45～1000Hz表示该表在交流正弦频率为45～1000赫范围内使用，超出此范围时误差将增大。13.A－V－Ω是指安培、伏特、欧姆。就是说这只表是安培表、伏特表、欧姆表的复用表。14.MF F指复用式， M指仪表。MF放在一起是指万用表。MF-15中的15表示型号。

除弄清以上各符号及数值的意义外，还应懂得万用表的几个基本术语。这对测量准确度很重要。万用表的准确度也叫做精度或误差，表示测量结果的准确程度。也即万用表指示值（测得的数值）与被测标准值之间的基本误差值。万用表的准确度等级是用基本误差百分数的数值表示的。换句话，基本误差百分数值就是仪表的等级。数值越小，等级越高。例如，1级精度万用表的基本误差是±1.0％；2.5级精度万用表的基本误差为±2.5％。

表头的基本参数包括表头内阻、灵敏度和直线性。表头内阻是指表头线圈的直流电阻及上、下两盘游丝直流电阻之和。表头灵敏度是指指针转到满标度（满量程）时的电流值。此电流数值越小，说明表头灵敏度越高。表头的线性是指表针偏转幅度与通过表头电流幅度之间相互一致性的程度。以上是表头参数。而万用表的灵敏度一般是指整个万用表的电压灵敏度。一般以每伏多少欧姆表示。如500型万用表直流电压灵敏度为20KΩ/V-。这个数值是怎么来的呢？假设有一只灵敏度为I、内阻为R的表头。由欧姆定律U=I×R可见，它本身就是一只量限（或置程）为U的电压表。我们给它串接一只电阻，以扩大它的量程到U\(_{1}\)。此时U1=I×（R＋R\(_{串}\)）。例如，一只100μA的表头，其内阻为1.52KΩ,可用它测量的电压量限为U=I×R=100×10\(^{-}\)6×1.52×103=0.152伏。如果给它串接一只8.48千欧的电阻，量限就扩展到U1=I（R＋R\(_{串}\)）=100×10\(^{-}\)6×(1.52+8.48)×103=1伏。此时该电压表的内阻为10KΩ。其物理意义为:这只电压表测量1伏直流电压需要10KΩ内阻，即10KΩ/V-。这个数值，称为100μA表头的直流电压灵敏度。实际上因为I=\(\frac{U}{R}\)所以它就是表头灵敏度的倒数。即1／I=1/100×10\(^{－6}\)=10000Ω/V-=10KΩ/V-。有了电压灵敏度的概念，就可以方便地将电压表各档内阻计算出来。例如用50μA表头装成直流电压表，其10伏档内阻R10V-=10V-×直流电压灵敏度=10V-×20KΩ/V-=200KΩ。而直流100伏档内阻R\(_{1}\)00V-=100V-×直流电压灵敏度=100V-×20KΩ/V-=2000KΩ。直流电压灵敏度越高的万用表，测量直流电压时从电路里分去的电流就越少，对被测电路影响越小，也即测量结果越难确。

交流电压灵敏度与直流电压灵敏度的概念相似。由于测量交流电压时需要由表内整流器整流，故多一个整流效率因素。一般计算交流电压灵敏度，只要将直流电压灵敏度乘以一个常数K（整流电路的工作总效率）即可。计算交流电压档各档内阻时，也只需将该档的电压乘以交流电压灵敏度即可。可见高档内阻也是比低档内阻高的。

从题头的万用表实体图见到，表头下部有一个螺丝，这是机械调零螺丝。按照表头内“┴”或“符号，垂直或水平放好万用表。此时看表针是否指在电压弧形标度尺的零点。如果不指零，可用改锥旋转此螺丝使表针归零。表头下边有一个（有的万用表有两个）转换开关，可转换电阻档、电流档、电压档。高级万用表转换功能更多些。万用表的下方有两个插孔，一个标有“＋”，一个标有“－”。使用时红色表笔插入“＋”号孔内，黑色表笔插入“-”号孔内。量电压时将红色表笔接触高电位点，黑色表笔接触低电位点。如果接反，表针会向反方向冲击，时间久了表针会打弯，或损坏万用表表头内线圈。

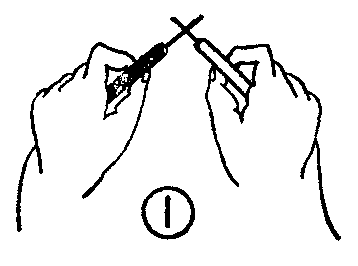

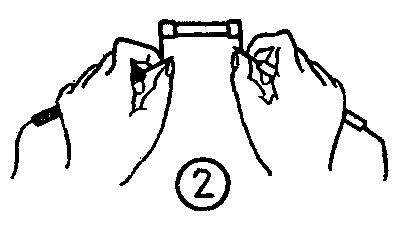

测量电阻时，测量之前先将两个表笔的金属探针接触在一起（图1），此时指针应指在电阻标度尺的零。如不能指零，可调整表头下面的“Ω”旋钮使表针指零。如仍指不到零,说明万用表内的电池电压已不足，需要换电池。图2测显电阻的方法是错误的。两手同时接触电阻会使人体电阻与被测电阻并联在一起，所测数值不准确。测量电路中的电阻时，应该用烙铁烫开电阻的一端，使这端悬空，再测量电阻的数值。另外，每变换一次电阻量程都应使表笔短路一次，调整旋钮，使表针指零欧姆。为了提高测量准确度，选择量程时应尽量使表针指在标度尺中间位置。测量电路中的电阻之前必需将电源断掉，将大容量电容器放电，以免损坏万用表。

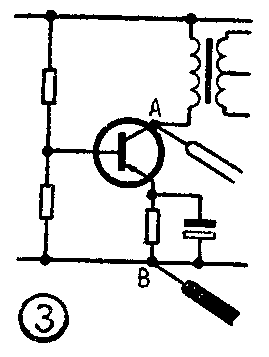

测量电压的方法是将万用表通过表笔并联到电路中去。例如测A、B两点电压，应按图3所示测量。

测量直流电压时应将红色表笔接触高电位点，黑色表笔接触低电位点。如果接反，表针会向反方向冲击，时间久了表针会被打弯，损坏万用表。如果事先不知道电路中某两点电压的极性，则应先用一只表笔接触其中的一点，再用另一只表笔碰一下第二点迅速离开，看表针转动的方向。如果表针反方向运动，把两只表笔对换一下，再正式进行测量。测量电压时选择量程很重要，量移选小了，表针激烈冲击，损坏万用表。量程选的太大，固然万用表的内阻增高，但是指针摆动很小，也会增大测量误差。

如果不知被测点电压的数值范围，应选用最大量程档先测一下，测出了数值范围之后，再用适当的量程正式测量。

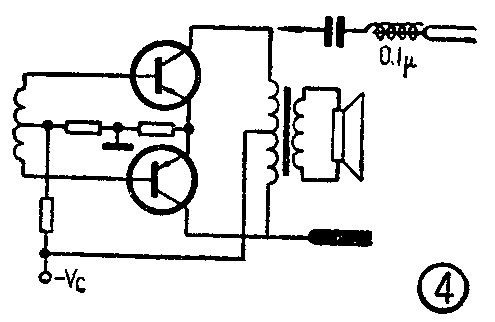

测量交流电压时一般应注意以下几点：①被测电压应该是正弦波，这是万用表的要求。所测电压波形与正弦波相差越大，测量误差也越大。②被测电压的频率应符合万用表的要求。一般在45～1000Hz范围内测量准确度可以保证，超出此范围，测得误差增大。④万用表测得的交流电压数值是有效值。⑤被测电压中含有交直流成份时，若只测交流成分，就应在表笔探针上加一个耐压400V以上的0.1μF左右的电容（如图4）。

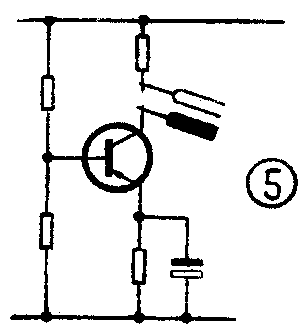

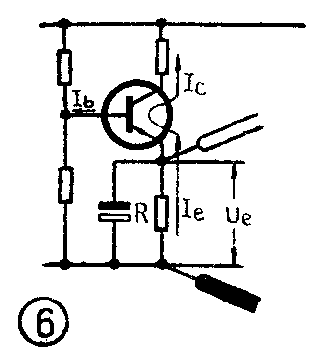

测量电流是将万用表通过表笔串入被测电路的。例如测图5的晶体管集电极电流，应该把集电极电阻用烙铁烫开一端，将万用表串进电路，测出电流值。在事先不知被测电流大小时，也应选择最大电流量程，测出大概范围之后，再用适当的量程正式测量。测电流时选择适当量程也是很重要的，选用小量程，万用表的内阻影响大，但量程选得过大，虽然内阻影响小了，但表针偏转太小，读数造成的误差就会增大。有时为了不拆动元件，也可象图6那样，先测出电阻R两端的电压，通过欧姆定律I=U/R算出电流数值。

万用表的分贝标度尺是用来测量音频电平的。一般万用表的分贝刻度大部分是以在600欧姆电阻上得到0.775V，即获得1毫瓦功率时定为零电平（或称0分贝）。附表是交流对应的分贝数值。如果用其他档测量电路中某点的电平，还应加上该档的一个附加值。例如用50测得音频电平10dB（分贝尺），再加上14dB，实际值为24dB。如用250测得某点电平为12dB，再加上28dB，实际值应为40dB。

1．每次测量之前必须核对转换开关是否符合欲测的内容，切勿用电流、电阻档测量电压，以免烧毁万用表。

2．不用时应把转换开关旋到最高电压档。长期不用的万用表，应取出内部电池。

3．测量高电压或大电流时，不能带电旋转转换开关，以防止触点产生电弧，损伤接点，加大接触电阻。（高永）
