盒式录音机磁头的主要技术参数

封三说明

🏠 首页 《无线电》杂志 1982年 🔗 第3期 🔗 第48页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 传钟 🔗, 刘文轩 🔗

1.录放磁头阻抗 磁头阻抗是在1KHz频率下,通过电流为0.1毫安时测得的。它在很大程度上决定着磁头的放音及录音灵敏度和补偿网络。磁头阻抗高,放音、录音灵敏度也就高,但录音补偿量也大,而且阻抗过高对于感应噪声不利,所以录音机中多使用中阻磁头。

2.放音灵敏度 使用录有315Hz,强度为25×10\(^{-}\)8Wb/m磁平的专用测试磁带进行放音,在磁头两端测得的开路电压为放音灵敏度。放音灵敏度越高越好。

3.放音频响 用录有不同频率的标准磁平信号的磁带放音,以参考频率(315Hz)输出为0dB,测得各频率点的输出电平,以dB表示。由于磁头的微分效应,其输出电平是随频率的升高而升高的,当高达某一频率后。各种损耗增加,输出明显下降。在设计整机放音补偿网络时,根据这一参数进行计算,使得放音输出在各频率上基本一致。

4.录音灵敏度 对磁头加规定的偏磁电流,用315Hz参考频率进行录音,调录音电流使磁平达到基准值(25×10\(^{-}\)8Wb/m),然后切断偏磁电流,测得的流经被测磁头的录音电流值称录音灵敏度。该电流值越小,录音灵敏度就越高。

5.录音频响 调整录音电流,使磁平比基准磁平低10~20dB,保持输入电平不变,依次录上各种频率信号,然后用基准放音磁头放音。以315Hz参考频率输出为, 测出各频率输出电平的dB数称录音频响。录音频响与录音偏磁电流大小有直接关系,偏磁电流大,频响就差,反之频响就好。所以,不同磁头都得根据本身频响曲线在录音电路里进行适当补偿。

6. 偏磁电流 在指定的磁带上录制1KHz信号,逐渐增加偏磁电流,达到基准磁平,再加大偏磁电流,使所录磁平下降0.5~1dB, 此时的偏磁电流是合适的。偏磁电流与录制信号的失真度有直接关系。增大偏磁电流对改善失真度有益,但偏磁电流过大,会使频响变坏并引起调制噪声增大。

7.偏磁方式 偏磁方式与录音失真关系密切。采用直流或恒磁抹音的机器,由于抹音后存在的剩磁,引起二次谐波失真。为了降低失真直流偏磁的磁头均使偏磁电流路大于规定值。高档录音机几乎全部使用交流偏磁和交流抹音。

8. 抹音效果(或称消磁率)对以饱和磁平录音的磁带进行抹音,能抹掉的分贝数即为抹音效果。抹音电流大,抹音效果就好。但过大会使铁芯饱和,抹音磁场就不再增加了。

9.抹音磁头阻抗 交流抹音磁头的阻抗是在50KHz频率下测得的。直流抹音磁头一般只标出直流电阻值。

10.Q值 抹音磁头要求损耗小,Q值高。交流抹音磁头均选用损耗小的铁氧体材料作铁芯。

11.寿命 磁头寿命即耐磨性。它与磁头材料、表面形状、工作缝隙深度及经常使用的磁带种类有关。一般来说,当磁头工作缝隙被磨到60%时,各项性能均明显下降,磁头寿命也就终结了。(传钟 刘文轩)

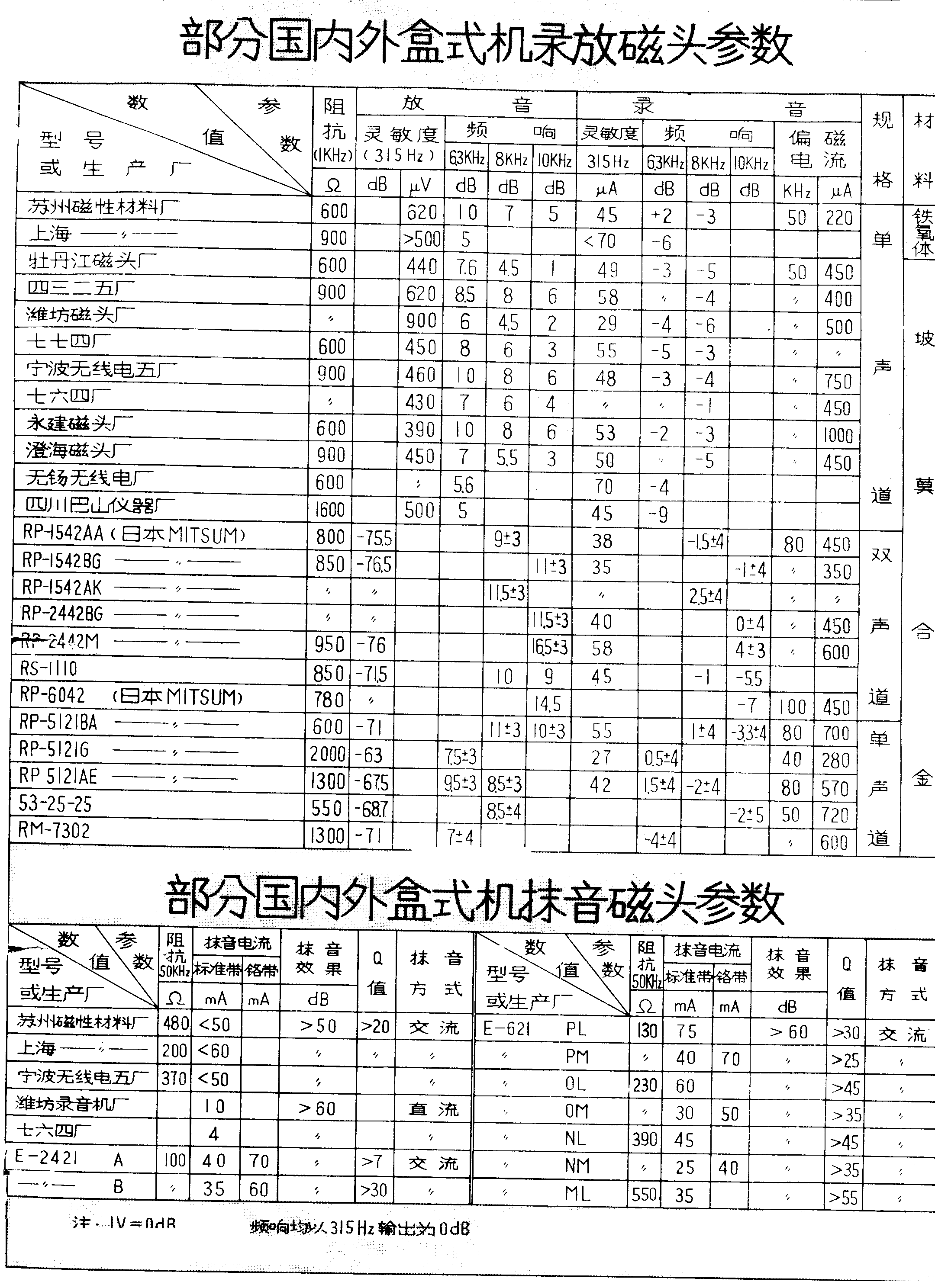

图1
图1 🔍原图 (2160×2977)
