电源变压器主要用途是进行电压变换，即把交流电源电压升高或降低，以满足各种用电设备的需要。
电源变压器的绕组通常用表面具有良好绝缘的铜导线（漆包线）绕成。在工作时与电源相连接的绕组叫初级绕组；而与负载相连的绕组叫次级绕组。
电源变压器按铁心不同可分为叠片式变压器与卷绕式变压器两种，下面介绍它们的构造及特点。
叠片式电源变压器

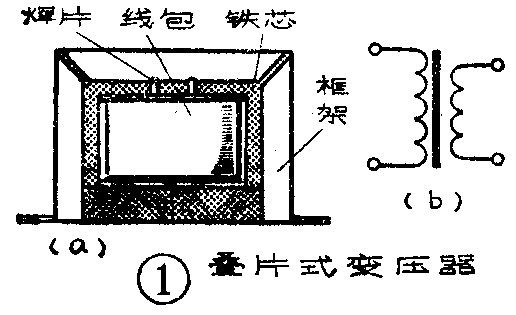

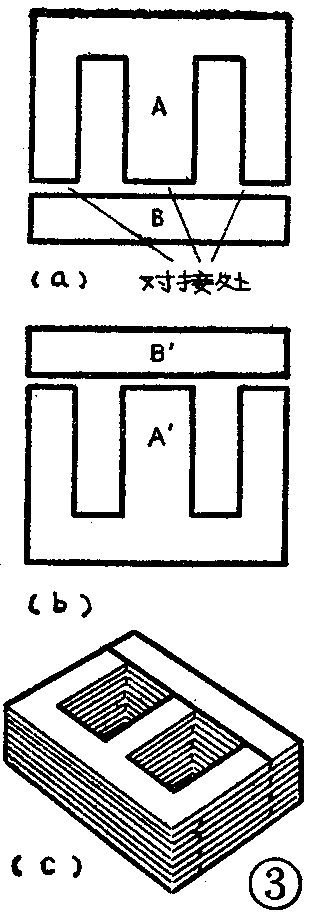

叠片式电源变压器外形见图1a，它的铁心是由“E”字形硅钢片和“1”字形硅钢片按交叠法插入变压器线圈中所组成的。这种铁心称EI型。下面谈谈这种铁心的硅钢片叠装方法：由形状象英文字母E或中文“山”字形硅钢片（图3（a）中的A片），用它一片（两片或三片重叠在一起）从线圈上方插入线圈内，另把一片（两片或三片重叠在一起）“1”字形硅钢片（图3（a）中的B片），从线圈下方放入。它与E型硅钢片组成一平面，并构成“日”字，见图3（a）。然后再把一片（两片或三片重叠在一起）E型片，从线圈下方插入，见图3b中A＇片。把一片“1”字型片（两片或三片重叠在一起）从线圈上方放入（见图3b中B＇），同样构成日字。依次类推把铁心所用硅钢片插完。如果不画线圈，铁心如图3c所示。这种插硅钢片方法称为交叠法。它的优点是磁间隙小、效率较高。
此种变压器的铁心本身加工较简单，原材料价格低廉，因此在电视机、收音机、录音机、稳压电源中多选用这种变压器。
卷绕式C型变压器

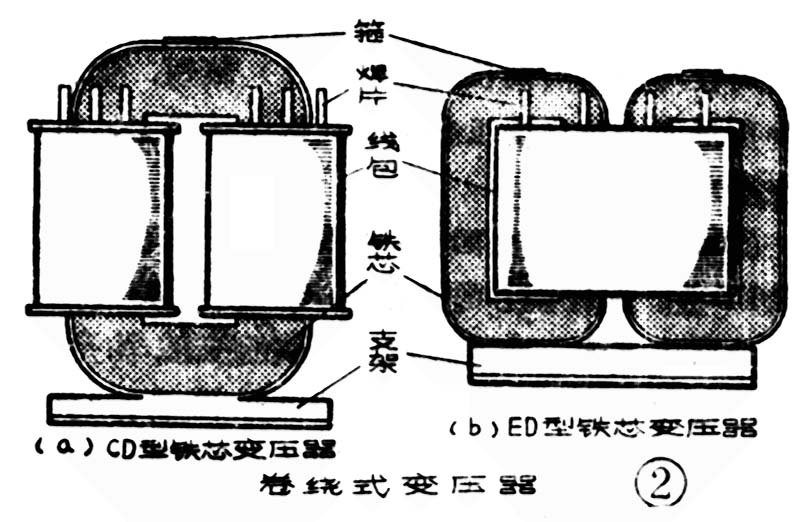

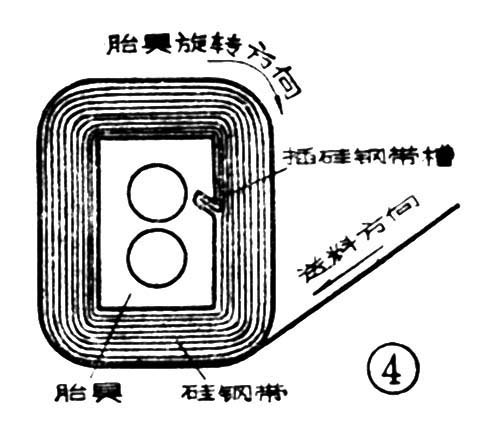

卷绕式变压器外形见图2。它们的铁心是用标准的胎具把一定宽度的冷轧硅钢带卷绕成一定厚度（见图4），然后经过点焊、热处理，再脱去胎具，粘接好。最后切割成两部分（C型两个），以便插入线圈中，所以又称为卷绕式c型变压器。C型铁心又分CD型和ED型两种。

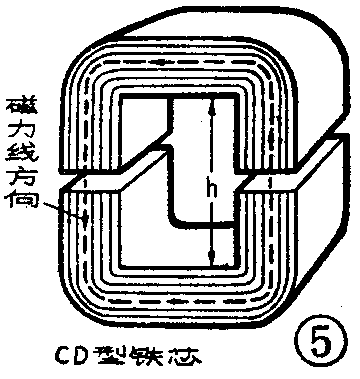

①CD型铁心：由两个C型铁心组成一套铁心称CD型铁心。在铁心截面积相同条件下，窗口越高（图5中h），变压器的功率越大。此种铁心可装入两个线圈，见图2a，因此变压器线圈匝数可分配在两个线圈上，每个线圈的平均匝长（最外圈周长与最内圈周长之和除以2）较短，铜耗小。另外可把两个对称绕组分别绕在两个线包上，可以达到完全对称。

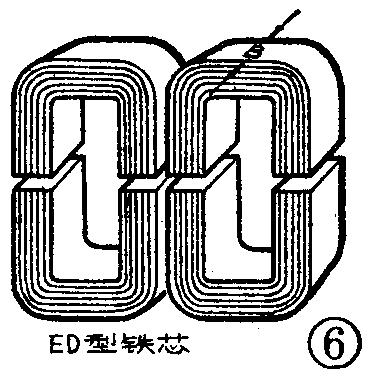

②ED型铁心：由四个C型铁心组成一套铁心，称之为ED型。这种铁心的片宽度（图6中B）越宽，变压器功率也越大。由这种铁心组成的变压器呈扁宽形，平面占地大，适用于偏平的仪器设备。ED型铁心上只装一个线圈，绕制简单。又因线圈装在铁心中间，有外磁路，漏磁小，对整机干扰也小。
在功率相同的情况下，ED型变压器比CD型变压器矮些。但ED型铁心上只装一个线圈，变压器匝数全部由它来完成，线圈较厚，平均匝长较长，铜耗较大。此种变压器一般用于精密仪器设备中。
卷绕式C型变压器与叠片式变压器相比具有下列特点：①由于铁心采用导磁性能高的冷轧硅钢带，并且又能充分利用材料导磁性能，因此做成的卷绕式变压器体积小、重量轻。②从装配方面来讲，C型铁心零件很少，而且通用性强，生产效率也高。但是由于这种铁心加工工序较多，而且要有专用设备制造，从而成本较高，一般应用于工厂电器电子设备和军用无线电电器设备中，如电子仪器；计算机，自控设备电源，军用通信设备等。（徐正谦）
