用一个晶体管接成单管放大器，放大倍数有限，一般只能做到十几倍，而送到放大器输入端的信号往往很小、只有几微瓦，经一个晶体管放大后，输出幅度不大，还不足以推动负载（如喇叭），因而实际放大器中总是用了多个晶体管，让这些晶体管串接起来进行放大，得到成千上万倍、甚至几千万倍的放大倍数。例如用两个晶体管装成的再生式收音机，可得到约10mW的输出功率，推动一只2.5英寸喇叭放声；而中、短波收音机，要得到50～100mW输出功率，一般需要用6个以上的晶体管。
用多个晶体管组成放大器，就有个管子间如何连接的问题，也就是管子间信号如何传送的问题，因而管子间的连接方法也叫做耦合方法。
晶体管间的连接方法
放大器中晶体管间的连接方法，常用的有三种：（1）用电容连接，（2）用变压器连接，（3）直接连接。

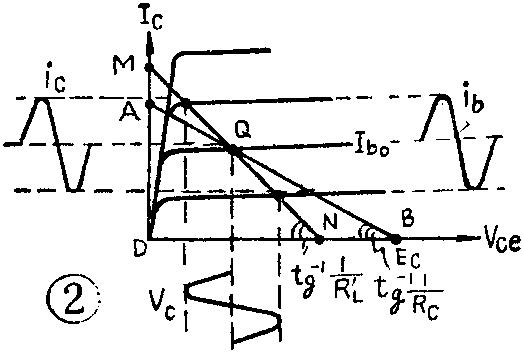

（1）用电容连接：图1两个晶体管间用电容C\(_{2}\)连接，电容C1、C\(_{2}\)、C3对交流近乎短路，对直流呈开路，因而用电容连接不会影响各级管子的直流工作状态。这些连接电容构成了前后级管子的交流通路，因而可将前级看成是后级的信号源，或将后级看成是前级的交流负载，若后级管子的输入电阻为hie\(_{2}\)，放大器的输入电阻就为Ri2=R\(_{b3}\)∥Rb4∥hie\(_{2}\),b3、R\(_{b4}\)》hie2时，R\(_{i2}\)≈hie2，即前级放大器的交流负载上R＇\(_{L}\)=RC1∥R\(_{i2}\)≈RC1hie\(_{2}\)RC1+hie\(_{2}\),由此可见，用电容连接的放大器，其交流负载R＇L将小于其直流负载R\(_{C1}\)，表示在晶体管输出特性曲线上的负载线斜率将发生变化，图2中AB线为直流负载线, 其斜率(tg\(^{-}\)11;RC1）取决于直流负载电阻R\(_{C1}\)。直流工作点Q是偏置电路确定的，在交流工作时，交流负载变为R＇L，因而负载线是过Q点、斜率为tg-1\(\frac{1}{R＇}\)\(_{L}\)的MN线，这条线叫做交流负载线，它描述了管子的交流工作状态。当输入信号Vs使基极电流变化i\(_{b}\)时，工作点Q不会在直流负载线AB上移动，而将在交流负载线MN上滑动，相应可作出输出电流ic和输出电压V\(_{c}\)。

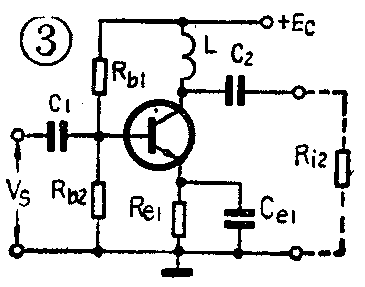

图1电路中，前级晶体管输出信号取自其集电极负载电阻R\(_{C1}\)上电压的变化，RC1加大会使交流负载R＇\(_{L}\)有所增加，交流负载线斜率tg\(^{-}\)1\(\frac{1}{R＇}\)L减小，从图2可看出，负载线将更倾斜，电压输出将加大。但过于加大R\(_{C1}\)，交流负载线过于倾斜，输出电流将很小，也就是说RC1同时还有限流作用，它影响管子工作的动态范围。为此，在一些电路中，可将R\(_{C1}\)（RC2）换成电感线圈，如图3。由于电感线圈L的直流电阻甚小，它就不会像R\(_{C1}\)那样限制IC1的增长，从而使管子的输出动态范围增加。又由于电感L对交流信号呈现阻抗为X\(_{L}\)=2πfL,例如一个L=10mH的电感，在工作频率f＝10KHz时，阻抗XL＝6.28×10KHz×10mH＝628Ω，即相当于一个628Ω的电阻，因而由它来代替R\(_{C1}\)，集电极同样可输出交流信号。这种接法，也叫做电感连接。

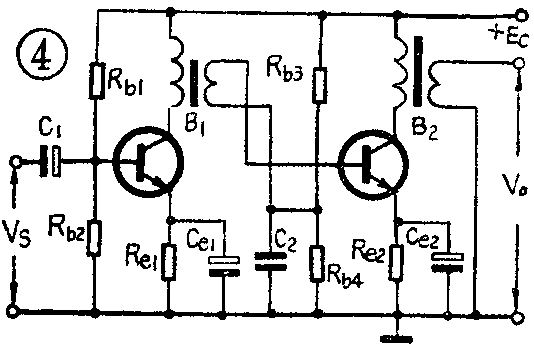

（2）用变压器连接：图4两个晶体管间用变压器B\(_{1}\)的初次级连接，变压器隔断了直流，使前后级管子的直流工作状态互不影响，但它却将交流信号从前级耦合到后级。变压器初级接在前级管子集电极上，其效果同图3电感连接方法是一样的，即变压器连接也使管子输出动态范围增加。
用变压器连接的最大好处在于信号传送效率高。我们知道，变压器初次级圈数N\(_{1}\)、N2与初次级电压V\(_{1}\)、V2是成正比的，而与初次级电流成反比，即\(\frac{N}{_{1}}\)N2=V\(_{1}\);V2=\(\frac{I}{_{2}}\)I1。于是可以容易地推算出初次级阻抗的比值r\(_{1}\);r2=\(\frac{V}{_{1}}\)/I1V\(_{2}\)/I2=V\(_{1}\);V2·\(\frac{I}{_{2}}\)I1=(N\(_{2}\);N2)\(^{2}\),这就说明，变压器初次级阻抗比等于其圈数比n=\(\frac{N}{_{1}}\)N2的平方，可写为r\(_{1}\)= n2r2，也就是我们可用改变圈数比的办法控制阻抗比，使前级管子的高阻输出与后级管子的低阻输入通过变压器连接起来，前后级输出、输入阻抗匹配，使信号功率的传输效率最高。

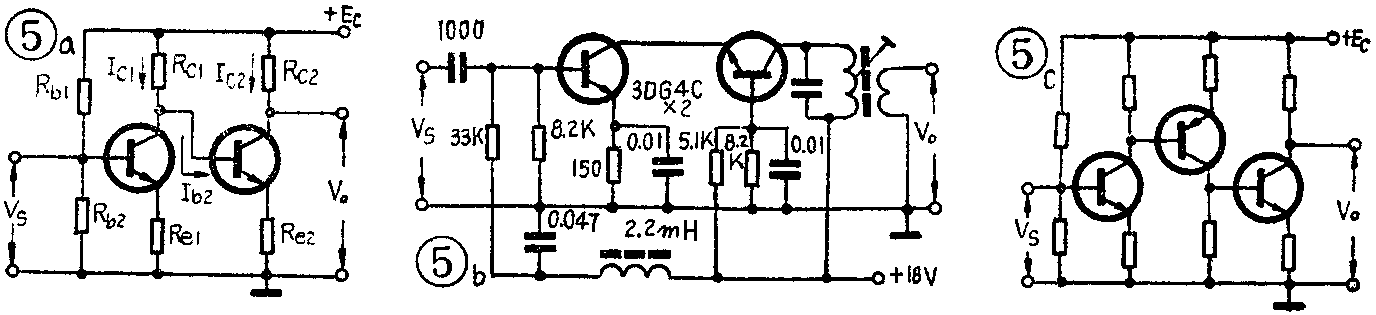

3．直接连接；图5a中前级管子的集电极直接连到了后级管子的基极，这种接法构通了交流信号，也接通了直流。后级基极电位就是前级集电极的电位，前级的负载电阻R\(_{C1}\)同时又是后级的基极电阻，使两管直流电路互受影响，直流工作点互相牵制。譬如前级管子IC1的变化就将影响后级管子的基极电位，从而使其直流工作点发生变化，因而这种连接方法，各管直流工作点的调整较为困难。
图5b这种直接连接方法，被认为是一种较好的低噪声、高稳定电路，其中接成共射形式前级管子的集电极，直接连到了接成共基形式后级管子的发射极。以前已讲过，晶体管共射接法的功率增益较大，但由于内反馈较大而稳定性较差；而共基接法虽然功率增益小，输入电阻也很小，但其内反馈小，因而工作稳定性极好。将两者结合起来，构成共射—共基电路，互相取长补短，就成为一种较好的电路。由于共基接法的内反馈极小，故对前后级的隔离度很大，目前这种电路常用作隔离放大器，例如可将它插入到振荡器和负载之间。
还有可以用PNP、NPN两种不同极性的晶体管交替直接连接起来，如图5c。只要调整好各管工作点，完全可以根据输出幅度的要求，逐个控制各管的集电极电位。目前已广泛应用的无变压器功放电路中（OTL、OCL等），就采用了这种办法。
晶体管间的直接连接，由于各级直流工作点互相牵制，在电源波动或环境温度变化时，若第一级管子工作点发生变化，势必使这种变化直接传到第二级去放大，这样逐级放大的结果，尽管第一级没有信号输入，输出端的输出也不是零，且随温度变化而变化，这种现象叫做直流放大器的零点漂移。
克服零点漂移的较好办法是将两管接成所谓差动式放大器，如图6。这种放大器中，两管发射极连在一起，共用一个发射极电阻。输入信号加到两管基极，极性正好相反，输出信号从两管集电极取得（即取两者输出之差）。只要电路两边完全对称，管子参数选得对称性好些，那末无论电源波动或温度变化，对两管的影响都一样，从两管集电极的输出电压中，两管的影响应互相抵消掉。差动放大器的放大倍数与单管放大器相等，但由于其零漂小、稳定性好，故应用极广，尤其被大量用于集成电路中。
晶体管的选用
1．根据电路要求选择确定晶体管的极性，是用PNP型还是NPN型，并根据所放大的信号来确定采用何种特性的管子，例如用于放大开关信号（方波）的管子应选用开关晶体管。
2．管子功率的大小，主要应根据管子在电路中的工作情况和电路结构来定。用于小信号放大的管子，一般选用P\(_{CM}\)=100～300mW的小功率管就可以了，例如用在收音机前置低放以前各级的放大管。用于功率放大的管子，应根据输出功率和电路结构来确定其功率。例如收音机功放管，同样采用变压器连接并要满足100mW输出功率，单管甲类功放就比两管推挽功放要求管子功率大很多。
3．管子的频率特性应根据放大器的工作频率来定。例如，中短波收音机的混频管，由于电路工作频率在十几兆赫，就必须选用高频管，而低放管，工作在音频范围，用低频管就可以了。电视机高频头中的高放管，工作频率高达数百兆赫，就应选用超高频管。至于具体f\(_{α}\)、fβ、f\(_{T}\)等参数的选定，不但要看放大器的最高工作频率fs，还要考虑到管子接成什么形式，接成共射电路时，要求f\(_{β}\)≥（3～10）fs，而接成共基电路时，对管子频率要求就可降低，可按f\(_{α}\)≈βfβ换算。
4．管子直流参数的选择一般要求应留有足够余量，使管子工作时不致超出其极限参数的规定，但也不能盲目地要求过高。
最高反压的确定要考虑管子的接法，例如共射接法要注意BV\(_{ceo}\)应满足要求，而共基接法则要注意BVcbo。还应考虑管子间的连接方法：例如晶体管间用电容连接时，由于管子集电极接有R\(_{c}\)，在正常情况下，这种放大器中管子的Vce约调到供电电压E\(_{c}\)的一半，即Vce=12E\(_{c}\)，有时根据输入信号的幅度大小，亦允许Vce调到25％～75％E\(_{c}\)，这就说明，要求管子BVceo≥E\(_{c}\)就可以了。当晶体管间采用变压器连接时，Ec几乎全部加到管子集电极上，又由于初级线圈的感应电压叠加在E\(_{c}\)上，就要求管子必须有2Ec 的耐压，即BV\(_{ceo}\)≥2Ec。
电流放大倍数β的选择与电路工作频率、管子接法及电路稳定性有关。例如，当管子按共射、共集接法时，放大器的放大倍数与管子β关系较大，一般希望β大些，但过大了会引起电路自激，无法稳定工作。当放大器工作频率甚高时，直流β选择过高亦意义不大，因为这时的关键指标是fT了。而当管子按共基接法时，由于α=\(\frac{β}{1+β}\)≈1，这时选β高的管子亦意义不大了。
饱和压降V\(_{ces}\)也是个很重要的参数。当管子工作电流较大时，选管时就必须考虑这一参数，例如功放管的选择。在同类管子进行比较时，应该在相同的Vce、I\(_{c}\)条件下比较，应选用Vces较小的管子。（金国钧编译）
