（1）图1是倍压整流电路。请想想看，如果二极管D\(_{1}\)断开，稳定输出电压是多少伏，为什么？

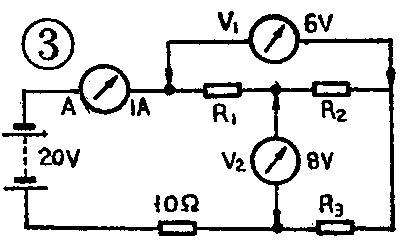

（2）如图3所示，电流表A的读数为1安，电压表V\(_{1}\)的读数为6伏，电压表V2 的读数为8伏，你能确定R\(_{1}\)、R2和R\(_{3}\)的阻值是多少吗？
想想看答案

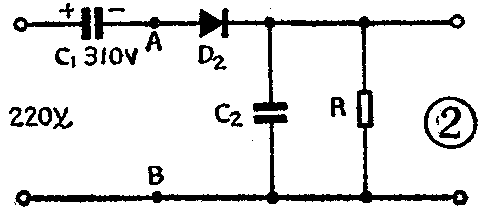

（1）二极管D\(_{1}\)断开时，稳定输出电压为零伏，即没有电压输出。因为D1断开后，电容器C\(_{1}\)只有充电回路，没有放电回路。当输入端接上220伏交流电压后，C1将在正半周时不断充电，其两端电压不断升高，直到等于交流电峰值电压310伏为止，电压极性如图2所示。由图可见，C\(_{1}\)上的电压将与交流输入电压的正半周相抵消，A、B两点间的电压总是小于或等于零，因此二极管D2不能导通，也就没有电流流过负载电阻R，输出电压等于零。（高振岭）
（2）因为串联电路的电流为1安，10欧姆电阻上的压降则为10伏，余下的10伏电压应降在总阻为10欧的R\(_{1}\)＋R2＋R\(_{3}\)上。
R\(_{1}\)＋R2的压降是6伏，因此R\(_{3}\)的压降为4伏，其阻值应为4欧姆。R2＋R\(_{3}\)的压降为8伏，因此R1的压降为2伏，其阻值应为2欧姆。R\(_{2}\)的压降为4伏，阻值为4欧姆。（蒋泽仁）
