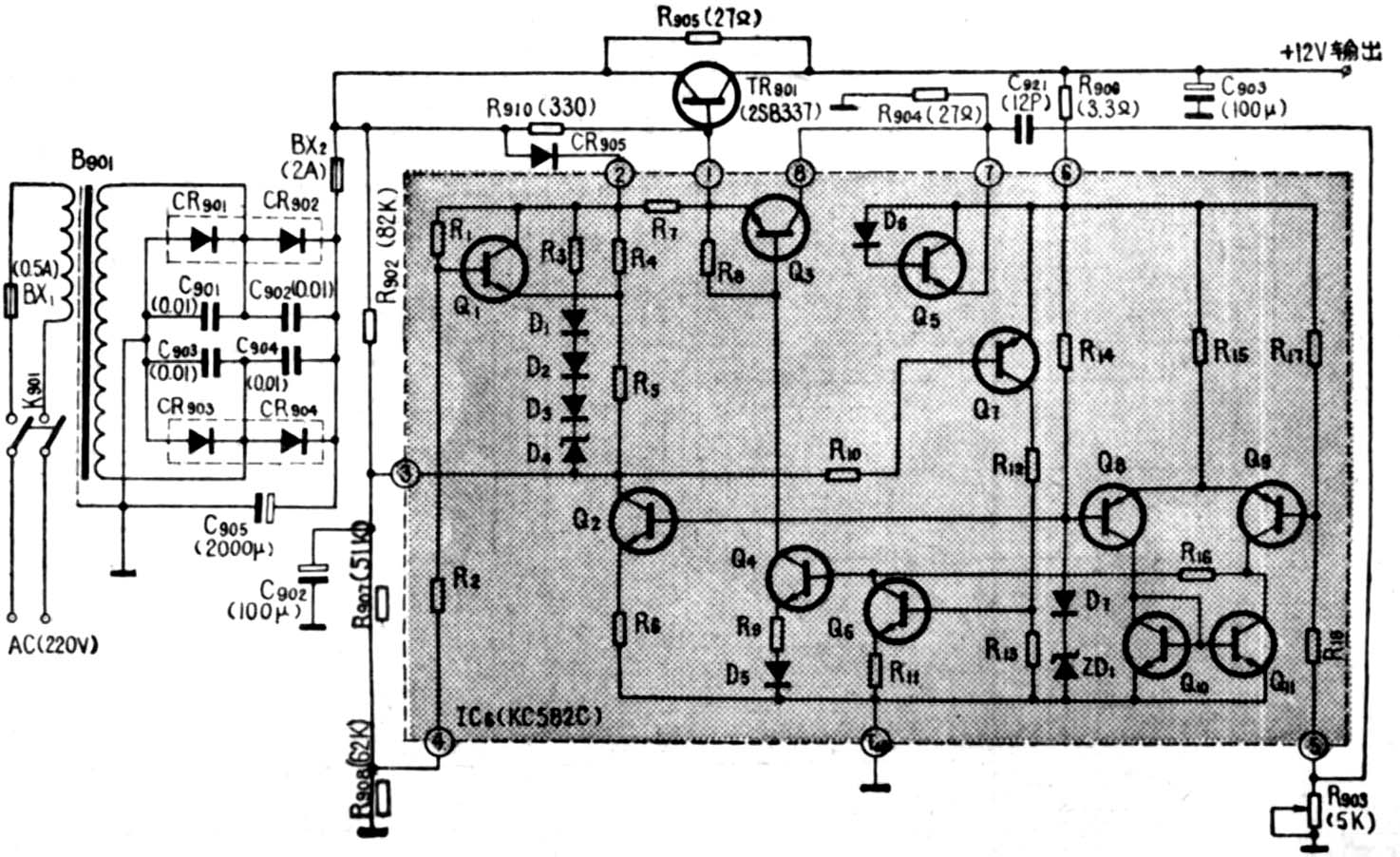

采用六块集成电路的12英寸黑白电视机，虽然具有元器件少、耗电省、性能比较稳定可靠等优点，但在市电电压较低的地方使用时，其降压特性还不能够适应。当市电电压降低到稳压范围以外时（即180伏以下），集成稳压电源将由稳压工作状态进入有源滤波工作状态，结果使纹波电压逐渐增大，出现严重的50Hz水平干扰条纹，并上下滚动。当干扰条纹滚动到画面底部时，往往在一段时间内还会破坏场同步，出现图象翻片现象，严重影响电视机的正常收看。为了提高集成稳压电源的降压特性，我厂在试制JTH123型集成电路电视机时，在稳压电路中增加了两个电阻R\(_{9}\)07（51K）、R908(62K) ，并将R\(_{9}\)02的阻值由原来的8.2K改为82K，改进后的电路如图所示。图中虚线框外为外接电路，虚线框内为集成电路IC6（KC582C），TR\(_{9}\)01（2SB337）为电源调整管。集成电路的原理，可参考本刊1980年第12期，这里就不赘述了。
下面着重讨论市电电压降低后，稳压电源由稳压状态进入有源滤波状态的工作情况。
在电路未作改动之前，集成电路的④脚为空脚，③脚通过电容C\(_{9}\)02接地，R902为8.2K。当市电电压在稳压范围内变化时，③脚电位总是高于⑥脚电位，所以Q\(_{7}\)处于截止状态，这时有源滤波器不起作用。当市电电压开始降低时，③脚电位仍比较高，所以Q7还不导通。只有当市电电压降低很多，调整管TR\(_{9}\)01进入深度饱和状态时，⑥脚电位才高于③脚电位，使Q7导通，Q\(_{6}\)也导通，整个电路进入有源滤波工作状态。因为处于饱和状态的调整管TR901和Q\(_{4}\)、Q3的放大倍数很小或无放大能力，所以有源滤波性能较差，纹波较大，使降压特性变坏。
增加电阻R\(_{9}\)07(51K)、R908(62K）并改变R\(_{9}\)01的阻值后，当市电电压降低时，输入到调整管TR901的电压也降低，经R\(_{9}\)02和R907、R\(_{9}\)08分压后，加到集成电路③脚的电压也随之降低。适当选取R902、R\(_{9}\)07、R908的阻值，可使调整管TR\(_{9}\)01在没有进入深饱和之前，③脚电压就能较快的降低，使Q7由截止状态变为导通放大状态。Q\(_{7}\)导通后，使Q6也导通。结果使注入Q\(_{4}\)基极的电流减小，集电极电流也随之减小，从而使注入Q3基极的电流也减小。这就使调整管TR\(_{9}\)01的电流减小，管压降增大，避免了调整管TR901的过深饱和。由于Q\(_{7}\)、Q6、Q\(_{4}\)、Q3和调整管TR\(_{9}\)01均处于放大状态，加上外接电容C902（100μ），构成了性能良好的有源滤波器，整机纹波电压很小，可以满足降压特性的要求。
经过上述改动之后，虽然提高了有源滤波性能，但这是有代价的。因为当市电电压降低时，③脚电压下降较快，使稳压电路提前进入有源滤波状态，致使稳压范围减小。但由于提高了有源滤波性能，整机可以在很宽的电压范围内保持较小的纹波电压，这样就不会出现严重的水平干扰条纹，滚动和破坏场同步的翻片现象。
在用户已经使用的电视机上进行上述改动也是很简单的。只要将R\(_{9}\)07、R908焊在印制板的铜箔面上就可以了，因为集成块的④脚是空脚，可以直接焊上电阻，不需要改动铜箔面。R\(_{9}\)02由原来的8.2K改换一个82K的电阻即可。（崔文林）
