编者按：最近我们收到一些青少年和初学者来信，反映他们对无线电元器件的符号不熟悉，这给学习带来困难。为此我们组织了一组“怎样认识无线电元器件符号”的稿件，准备陆续刊登。希望初学者在理解各种符号意义的同时，动手画一面，默记一下，这样就能迅速掌握这部分知识，为入门学习创造条件。
我们在无线电电路图中经常可以看到图1所示的符号，这就是电阻器（简称电阻）的基本符号。它可以代表碳膜电阻、金属膜电阻、碳质电阻、线绕电阻等固定电阻。符号中长方块（长与宽的比约为3∶1）表示电阻体本身的圆柱体，长方块两边的短线分别表示电阻的两条引线。图2所示为读者常见的四种固定电阻，尽管它们所用材料不同、体积不等、外形有别，也不管此电阻在电路板中是竖放还是卧放，在电路图中均用图1a所示符号表示。此符号可以横着画、也可竖着画。
我们认识了电阻的符号后，在实际安装时，见到无线电电路图中有一个电阻的符号，就要换上一个实际的电阻器，见图3所示。但是不是随便找一个电阻放上就行呢？不是的。我们还要弄清楚以下三个问题：①电阻的种类；②电阻阻值的大小；③额定功率大小。关于电阻阻值，在电阻符号的旁边都有注明。电阻器阻值的基本单位是欧姆、用Ω表示。比欧姆大一千倍的是千欧，用KΩ表示。比千欧再大一千倍的单位是兆欧，符号是MΩ。一般阻值标控方法是这样的。①带有小数的阻值，要加上单位（欧或Ω），以便与其他单位区别。如R13.9Ω,即R\(_{1}\)阻值是3.9欧。阻值在1～999欧姆（整数的），也加上单位“欧”（Ω），如R2680Ω即表示R\(_{2}\)的阻值是680欧姆。有时为了节省地方，单位“欧”可省去不写。②阻值在1000～999000欧，用K（表示千欧）作单位。如“R351K”，即电阻R\(_{3}\)的阻值是51千欧或51,000欧。③阻值在1,000,000欧以上用M（表示兆欧）作单位。如“R65.1M”即R\(_{6}\)的阻值是5.1兆欧。当然还必须注意某些电路图上的说明。

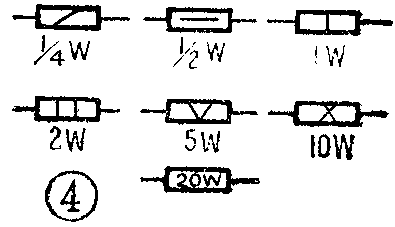

关于电阻额定功率的大小，即瓦数大小，在电阻符号上都有标志，详见图4所示。大于10瓦和小于1／4瓦的电阻可用数字及单位标注。如果在电阻符号上没有瓦数的标志，那就是说对功率要求不严，只要线路板上放得下，可以使用任何瓦数的电阻，但一般都采用18瓦的电阻。
关于选用那个种类的电阻，这要看图中的说明或文章中的要求。如无说明，一般都用碳膜电阻，因为这种电阻价格便宜，性能也较稳定。一般晶体管收音机、电视机的电路中都用碳膜电阻，比较精密的仪器仪表才用金属膜电阻。

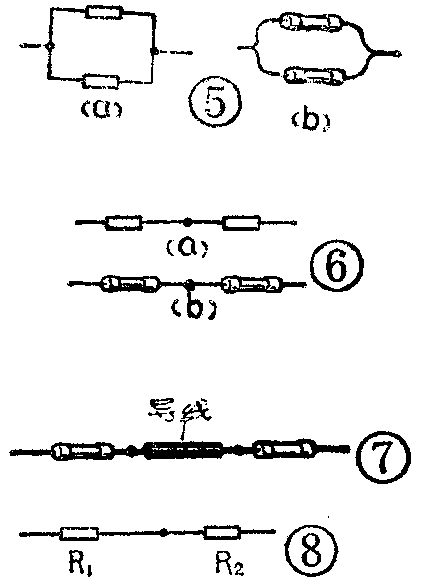

在无线电电路图中，往往不只是一个电阻符号，还会看到图5a这样的画法，这表示两个电阻并联，实际电阻的连接方法如图5（b）所示。图6a表示两个电阻串联，实际电阻连接方法见图6b所示。按图6a的电路，在焊接时如果两个电阻离得较远，可另用一根导线把两个电阻连起来，见图7。
有些初学者还会问：电阻符号左边的引线是否一定对应电阻器左边的引线。这不需要，因为电阻器的两根引线不分极性，可以任意连接。
我们发现有些初学者，看到电路图中两个电阻符号离得较远，如图8所示，就认为中间一定要接一条连接导线。我们说，这不一定。如果电路中这两个符号对应的两个电阻在机器中安装位置离得较近，就可以直接把两个电阻的引线连在一起，如图6b那样，就不必加连接导线。如果在电路图中两个电阻画在一起，但实际安装位置相距较远，就要用导线连接。

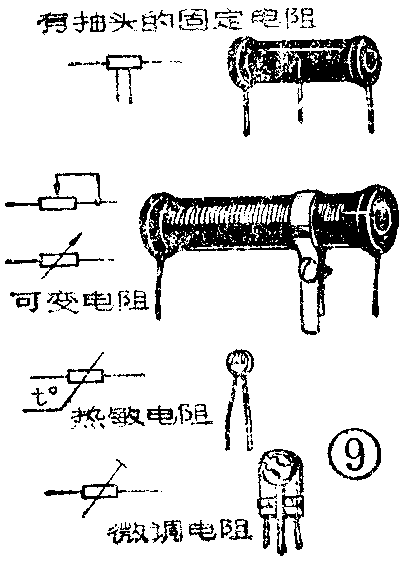

除了基本的电阻符号外，还有一些其他类型电阻器的电符号，详见图9所示。相应的电阻实物画在其符号旁边，供读者参考。（沈征）
