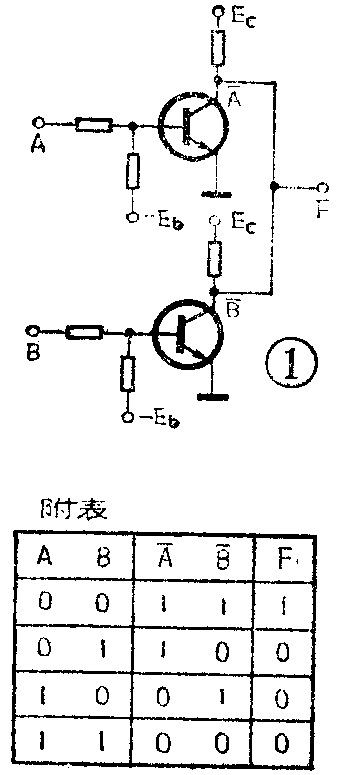

如果我们将两个非门的输出端连接在一起（见图1），会成为具有什么功能的电路呢？首先，当两个非门的输入信号都为1时，由于这时两个非门的输出都为0，因此总的输出F也为0；同理，当输入信号都为0时，总的输出F便为1。其次，如果两个与非门的输入信号的状态相反，则它们的输出状态也会相反。但是，由于它们的输出端是连接在一起的，因此，当一个非门的晶体管饱和（即输出为低电平）时，势必会迫使另一个非门的晶体管集电极也处于低电平，这时总的输出F将为0。上述叙述可列成表格（见附表）。
分析附表可知，总的输出F和两个非门的输出A--之间正好是“与”的关系，即：
F=A--
这种由几个门电路输出端并联后而产生的“与”关系，称为“线与”，意思是由连接线而产生的“与”门。
另一方面，总的输出F和两个非门的输入A、B之间，可推导出：
F=A--=A＋B-
由这个关系式可知，将图1作为一个器件看待时，它执行的是“或非”功能，即两个非门变成了或非门。这种将门电路输出端加以连接，便可获得新的逻辑功能的尝试，显然值得推广。
如果将图1中的非门输入端之前再加一与门，如图2a所示。则根据线与关系，得：
F=A+B-=A\(_{1}\)A2+B\(_{1}\)B2-
将图2a中的与门和非门加以合并，便得到图2b。
图2b说明，多个与非门输出端并联后，便成为与或非门。如果采用普通的方式来组成与或非门（使用与非门和非门），则：
其电路见图2c。显然，图2c与图2b比较，使用的器件较多。

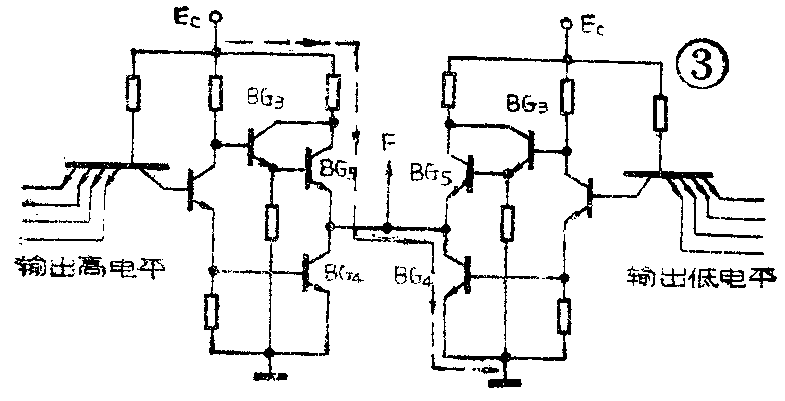

由于与或非门作为多路开关应用极为普遍，因此图2b的线与方式有很大意义。但是，对于集成TTL与非门，却不能象图2b那样将它们的输出端直接并联成线与关系来使用。图3是一个与非门的内部电路，图中左边的与非门输出为高电平，其BG\(_{5}\)处于放大工作状态，BG4截止；右边的与非门输出为低电平，其BG\(_{5}\)截止，BG4饱和。当它们的输出端连在一起时，就会在左边与非门的BG\(_{5}\)和右边与非门的BG4中产生很大的电流（约50mA），这势必会造成器件的损坏。
为了使TTL与非门能直接实现线与连接，特别制造了一种名叫集电极开路的与非门，简称OC门，其内部电路见图4a，逻辑符号为图4b。图4a中外接电阻R为BG4的集电极负载。电路的工作原理与普通TTL与非门相仿。当四个输入端（图中的1、2、3、4）全为高电平时，BG\(_{4}\)饱和，输出为低电平；输入端中有一个或几个为低电平时，BG4则截止，输出为高电平。当几个OC门的输出端并联在一起时（见图5），只要有一个OC门输出为低电平，便可将其它OC门的输出拉向低电平，从而实现了与或非门的逻辑功能。但在这一过程中，不会损坏任何器件，因此OC门可以直接并联在一起使用。(杨延善)
