有些需用三相电源的流动设备，常因电源三根相线排列未按顺序而使设备反向运转，因而造成不少麻烦。为了使设备能正常运转，我们制作了这个相序检测指示器，用以指示所接电源的相线顺序。
工作原理

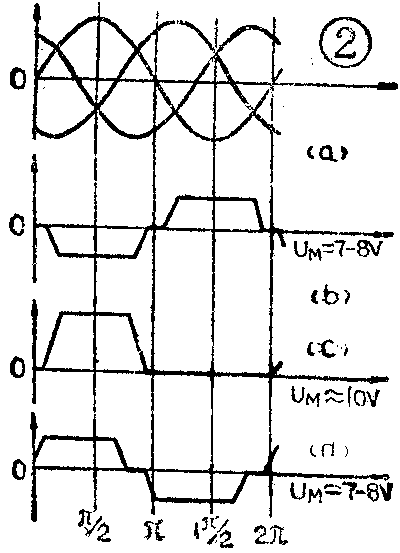

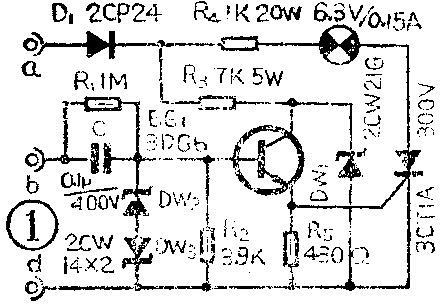

相序检测指示器的电路见图1，它引用一根地线（d）两根相线（a、b），一根相线（a端所接）电压经D\(_{1}\)半波整流后，一路由R3、DW\(_{1}\)稳压，为晶体管BG1间歇提供峰值约为10V左右的电源电压，波形如图2c；另一路经R\(_{4}\)降压后为指示灯提供电源，指示灯由可控硅控制。另一根相线（b端所接）电压经电容C降压移相后，由DW2、DW\(_{3}\)限幅，为BG1基极提供控制信号，波形如图2b，其峰值约为±7～8V。
由于三相电压相位互差120°，如图2a，所以当a端接A相、b端接B相时，利用电容C移相后，当A相为正半周时，B相恰为负半周，BG\(_{1}\)截止，可控硅得不到触发信号，因此灯不亮。如b端接c相，因A相电压和移相后的C相电压在每一周内有一段时间方向相同，使BG1导通，在R\(_{5}\)上输出一个正脉冲，触发可控硅，指示灯亮，表示相序错了。因考虑电阻R4降压时损耗功率大，故使在错相时由灯亮指示。这个电路的R\(_{4}\)的阻值应根据所用指示灯的电流大小，按R4=0.45×220V-U\(_{灯}\)I灯来选取，考虑到电阻发热其功率选稍大些的为好。R\(_{3}\)、R4可采用线绕电阻。
安装

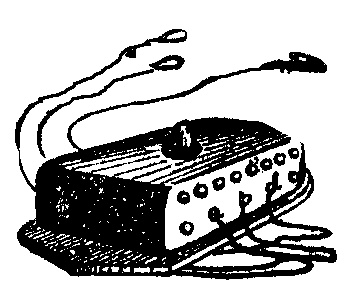

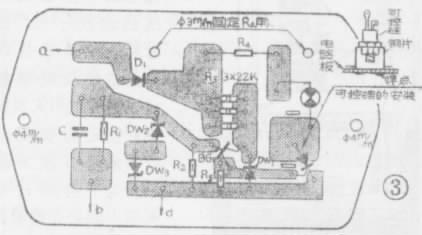

我们将电路装在一只汽车发电机调节器外壳内，壳的两侧打些小孔以利散热。指示灯座装在壳的正面（见题头图）。印制电路板加图3所示。焊接时，焊点应尽可能低一些，以便在印制板下面再衬一块绝缘板，把调节器原有的胶皮垫夹在电路板和绝缘板中间，便可做成携带式的，以利于流动作业时使用。

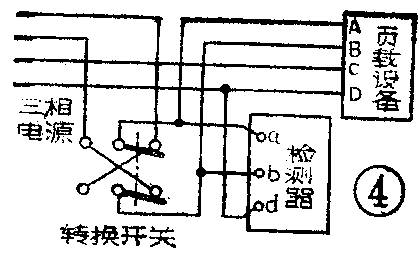

将a、b、d端分别用较长的花线或塑料线引出。在负载设备上按照正常运转时的相序，在其电源线上顺序写上A、B、C、D的编号（见图4）。使用时先将检测器引线d用夹子夹在地线上，引线a、b同时分别接触电源闸刀上任意两根相线，如灯亮，表示相序不对，可将其中一根引线改接另外一相；如灯不亮，表示相序正常，即a端接的是电源A相、b端接的是电源B相，剩下的一相即为C相。这时只要将设备电源线按编号对应接在电源上，设备即可保证正常运转了。如果设备上有配电盘，也可在配电盘上装一个2×2的开关做转换开关，把相序检测指示器如图4所示与转换开关连接，如果转换开关放在某一位置时指示灯亮了，这时只要扳动转换开关至另一位置（调整相序），指示灯熄灭，再启动设备即可正常运转。转换开关的负荷能力要根据设备电流大小而定。
此外，在使用时应注意d端一定要接在地线上，不可接错。还应注意电路上有高压电，安装试验时要注意安全防止触电。(初试)
