利用电接点压力表自动上水

水塔自动上水常利用金属棒来传送水位高低的信号，由于金属棒长期浸泡在水中，加上电流对水所产生的电解作用，时间一久导电性能将会下降。可靠性受到一定影响。我用电接点压力表的压差原理制成自动上水电路，取消了金属极棒，电路简单，维修方便。

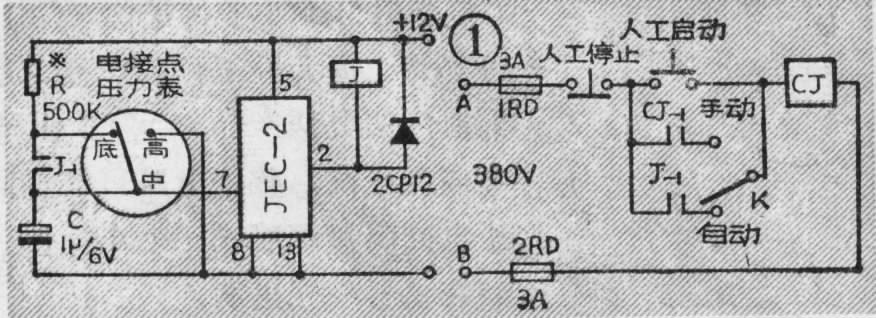

图1是自动上水电路，当水箱里水位下降时，表针向“底”点移动。当表针使“中”点和“底”点接触时，JEC－2集成电路触发器有触发电流输入，电路翻转，继电器J吸合，常开接点J\(_{-}\)1闭合，交流接触器CJ线圈接通电源，水泵开始上水，压力开始增高，这时虽然表针已离开底点，但由于继电器J的另一组常开接点J-2也已闭合，故继续向JEC－2触发器提供输入电流，因此J不释放。水泵继续上水。

当水位升高到一定位置时，随着压力的不断增高，电接点压力表表针由底点升向高点。这时中点和高点相接通，输入端被接地，输入电厌为零，JEC－2电路无输入电流，输出端为高电平，迫使继电器J释放，接点J\(_{－1}\)恢复原来常开状态，切断控制回路，水泵停止上水。这样使水箱里的水位始终保持在电接点压力表“高”、“底”两点所控制的范围内。

考虑到水箱内水位变化是缓慢的，其压力变化也是缓慢的，因此采用了RC延时电路，但延时时间不宜过长，一般应在3～4秒钟范围内为好。

当自动部分需检查修理时，可将开关K找到“手动”位置，仍可继续用手动按钮使水泵启动或停止。

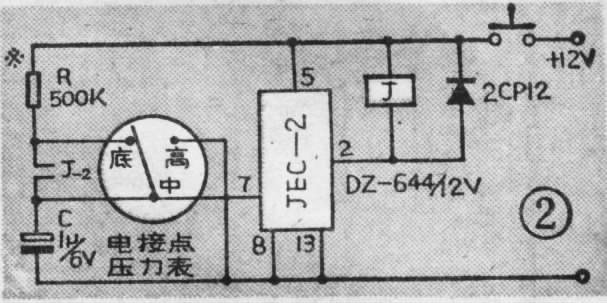

在投入使用前，先不给电接点压力表压力，电路接成如图2。按下按钮通电试验时，应注意灵敏继电器吸合、释放是否良好；有无其它障碍；延时时间是否在3～4秒钟范围内，如小于3～4秒，可适当加大R阻值和C容量，反之减小。调试好后拆去按钮，恢复图1电路。

DZ-644中间继电器具备四组常开接点，为了防止交流感应电势对输入端的干扰，故电路中使用的继电器常开接点，应使用两边的两组常开接点，中间两组空着不用。有关JEC－2型集成电路块（上无八厂产品）的管脚识别及使用知识请参看本刊80年第2期。

调节水位高低位置是十分方便的。在电接点压力表盘面上（见图3）有三根指针：高点校正针、底点校正针和中点接点表针。高点校正针和底点校正针都是可移动的，它们相当于一个人为的给定机构，而中点接点表针是随着水位上升而从“底”向“高”转动的（或随着水位下降从高向底转动）。你可以观看当水位升高到你认为需要停止上水时，就移动高点校正针与中点接点表针相接触，这就是所需要的高水位停车点。

上水停止后，水位不断下降，压力也不断下降，当水位下降到一定位置时，你认为需要开始上水了，就移动底点校正针和中点接点表针相接触，这时水泵开始上水。也就是说，你需要将水位控制在什么范围就可以控制在这个范围内，任你自由调节，方便可靠。

一般水塔用的水箱高度约3.5来～5米，可选择0～0.5kg量移的电接点压力表。如果水箱高度为6～10米，就可选用0～1kg量程的电接点压力表。不管水箱容量大小，可以按水箱高度每米为0.1kg的比例来选择电接点压力表量程，量程范围的富裕量不要太多。（山东青岛压力表厂生产0～0.5kg，0～1kg，0～1.5kg等量程的电接点压力表。）

安装方法见图4，将电接点压力表安装在水箱底部上水管线上，距离水箱底部约50公分，总之，以不影响电接点压力表安装为标准。图中2＃阀为排污之用。(曹志尚)
