日立CTP-236D型彩色电视机色解码板故障检修

CTP－236D型彩色电视机的色解码板采用了大规模集成电路TA7193P、使体积大为缩小。由于集成度高，外部元件比较少，所以维修较方便。下面介绍一下该解码板的常见故障及修理方法，供大家参考。原理图见图1。

在图象通道正常的前提下，光彩色故障可按以下步骤检查：

1．先检查带通滤波器，这是色度信号通向色度通道的第一关。

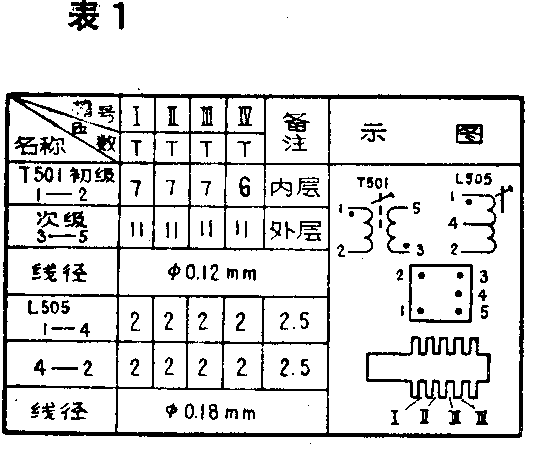

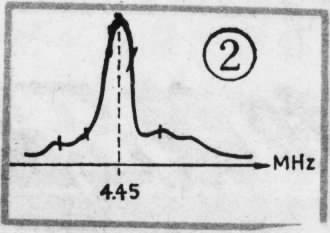

带通滤波器的作用是把彩色全电视信号中的4.43MHz的色度信号（包括色同步信号）分离出来。带通滤波器由L505、C501、C529、C527、R501、T501组成，它对4.43MHz的色度信号作第一次选频调谐。用示波器测量TP501测试点，应有如图1所示波形。若信号很弱或没有，可将C502断开再测。若信号还是很弱或没有，说明调谐回路有故障。可用扫频仪进行检查，将Y轴输出接C529、Y轴输入接TP501点，Y轴衰减置于×1，Y轴增益置于最大，Y轴输出衰减置于0dB，应有图2所示波形。在波形的70％处的频带宽度应为1.5MHz左右。如果频带过宽或过窄，则是C527或L505损坏；如果波形下边不陡，则是C529和R501开路，如果中心频率偏高，则是T501失调或损坏。若L505、T501损坏时，可按表1数据和要求进行加工绕制，加工后在扫频仪上进行调试，调试方法与上面用扫频仪检查的方法相同。

2．检查色同步信号。

用示波器测量测试点TP503，应有如图3（a）所示的色同步信号波形。同时再测量TA7193P第脚，应有一个如图3（b）所示的行同步脉冲波形。这个脉冲信号通过带通放大电路后，形成一个ACC控制电压，当ACC电路不正常时，电视机也就没有彩色，若第⒀脚没有上述波形，则是C524、R534、C525、C503损坏。色同步信号是从色度信号中取出的，当TP503点无色同步脉冲信号时，说明TA7193P中的带通放大、色同步选通电路已经损坏。如果第有色同步脉冲信号而TP503点没有，则是C505、C506、C507损坏。如果第与TP503点的色同步信号波形不相同，而第脚有行同步脉冲，但脚的电压为+0.1V左右，这时可以断定是TA7193P中的带通放大电路已损坏，所以色同步信号无法分离出来。

3．检查副载波（4.43MHz）振荡电路。

如果TP503点有色同步信号，而电视机仍无彩色时，接着再检查付载波（4.43MHz）振荡电路，看是否正常。此电路直接影响APC检波（鉴相器）、7.8KHz识别、双稳态、电子开关、B-Y解调、R-Y解调等电路。可以说它是整个解码板的心脏。检修时，可用示波器测量TA7193P第⑥脚的波形，正常情况下，如图3（c）所示。如果没有锯齿波，说明晶体X501损坏，也可能是L506、L502短路，使振荡器的负载加重而造成停振。当副载波振荡电路停振时，TA7193P的第⑥、⑦脚电压与正常时相比有明显变化。如果振荡器正常，而第⑧与第⑥脚的波形不相同，且电压偏高，说明相位控制电路有故障。

如果以上检查均正常，再检查TA7193P第，看是否有一个与Q501基极相同的色度信号，如图3（d）所示。在彩色电视机中，为了提高彩色质量和抗干扰性，在色度通道中设置了消色电路。在正常接收彩色电视节目时，识别电路通过消色电路输给彩色控制电路一个直流电压，彩色控制电路又送给色度放大推动级Q501一个信号电压，使之正常工作。从而使梳状滤波器DL501解出正确的U、V信号。当外来信号较弱或有某些干扰时，识别信号减弱，使消色电路关闭，切断了给彩色控制电路的直流电压、使彩色控制电路和色度放大推动级停止工作。如果⒆脚没有如图3（d）所示的色度信号，而且第⒇脚的电压从8.8V降到0.6V左右，同时第⒆脚的电压也升高1V左右，这可能是识别电路损坏或是消色电路、彩色控制电路损坏。如果第的电压正常，仅是电压偏高，且又无色度信号，说明消色电路正常，只是彩色控制电路损坏。

4．检查色度放大电路和梳状滤波器

如果色度放大推动级Q501基极有色度信号，而电视机仍无彩色，应进一步测量Q501集电极波形。正常情况下，应有如图3（d）所示波形，只是幅度比基极波形幅度有所增大。否则就是Q501损坏或是偏置电阻R526、R527变值。如果集电极波形正常，再测量TA7193P第②脚和第③脚波形，应如图3（e）、（f）所示。如果无波形，可把DL501连接②脚、③脚的铜箔用刀断开再测。若仍无波形，就是梳状滤波器损坏。还有一种检查方法，就是用几百微微法的电容器，连接在梳状滤波器的输入和输出端，若屏幕上有些彩色（但不同步），证明梳状滤波器已损坏。常见的故障是内引线霉断或脱焊，可将梳状滤波器护盖打开检修。如果无法修理，也没有备份件可换，对电路稍加改动，也勉强可用。方法是将DL501焊下，把C519接R525中心点的一头改接到Q501集电极上，这样就改成没有梳状滤波器的简易解码电路。

彩色失调故障，其现象是屏幕上有彩色出现，但与亮度图象不协调。此故障一般出在色同步电路、色解调电路和辅助调谐元件上。

当屏幕上呈现青兰色时，说明逐行倒相部分和R－Y、B－Y解调器有问题。首先应测量TA7193P的第，看有无如图1所示的色差信号。在U、V信号正常的情况下，如果色差信号不正常，第④脚也无行脉冲波形，可以断定故障发生在双稳态触发器和PAL开关中。PAL开关的动作是受双稳态触发器输出的方波控制的，而触发器又是受正行脉冲触发的。一旦第④脚无行脉冲，触发器就会误翻转，PAL开关就会误动作，造成错行倒相，使色差信号R—Y与发送端失调。这样屏幕上就呈现青兰色。常见的故障有C517击穿、C518、R522开路，也可能是解码板行脉冲输入端B3断线。

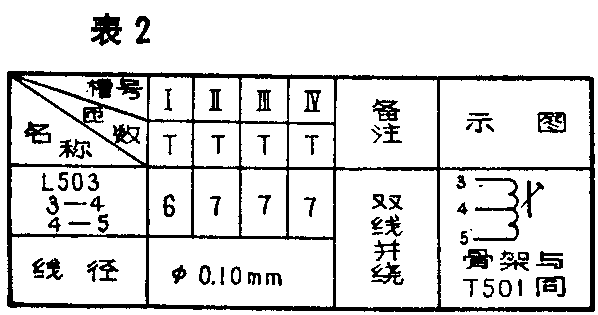

双稳态触发器不仅受行脉冲控制，还受7.8KHz的识别信号的控制。当色同步电位器R514失调、接触不良，以及C510、C512损坏或漏电时，都会使识别电路工作失常或使7.8KHz的方波信号的正负半周产生异变，造成触发器误翻转，使彩色失调。如果TA7193P的第④脚有行脉冲，而且相位控制电位器R508和色同步电位器R514正常，但第偏离正常值很多，则可能是识别电路或倒相电路损坏。如果第电压正常，应检查梳状滤波器输出的U、V信号，看是否如图3（e）、（f）所示。当L503损坏或失调时，就会使U、V分量的幅度不相等，造成色差信号失调。常见故障是L503的线圈霉断，可根据表2数据进行绕制。绕制时，磁心位置不要动，绕好后一般都能恢复正常。如果第电压正常，而第①脚输出的G－Y色差信号不正常或无输出，则可能是C522损坏或是矩阵变换电路有故障，此时屏幕上呈紫黄色。当三个色差信号中有两个波形异常时，如果检查色差信号输出回路中的稳压管和电阻、电容无损坏或短路，则是TA7193P中的色差信号解调电路损坏。如果整个屏幕变成红色，一般是C519短路。

彩色增益不足会影响色饱和度。常见故障有：（1）C519开路，使梳状滤波器中的直通信号和延迟信号受到衰减，造成彩色增益下降。此时测②、③脚U、V信号，幅度很小。如果C519良好，应检查C532、C530或L504，看是否有短路故障。这些元件短路后，都会使色度信号受到衰减，影响彩色增益。（2）相位控制电位器R508接触不良或L501损坏，使消色电路和APC电路误动作，也会造成彩色增益下降。

在解码板中，无图象故障，一般发生在亮度通道中。彩色全电视信号分两路输入到解码板。一路送到色度通道；一路送到亮度通道。亮度通道由三级机放、延时线、自动亮度控制电路组成。信号到达第一视放前，先经过CP301组合滤波器对4.43MHz的色度信号进行吸收，吸收量一般为10～15dB，有效地防止了色度信号对亮度信号的干扰。第一视放由Q301组成射极跟随器，并加有较深的负反馈。发射极输出的视频信号又通过R306、C303反馈到集电极。该级增益较低，但稳定性较好。对比度电位器通过C1接在Q301基极和彩色控制电路上，这样能使亮度通道和色度通道保持严格的同步。第二视放由Q302组成共射电路，亮度通道的增益主要由这级决定。Q302基极设有由Q304组成的自动亮度控制电路。亮度信号由集电极输出，经延时线直接耦合到Q303第三视放，该级也是射极跟随器。行消隐信号通过B2加在第三视放的基极。当Q301损坏或R305、R307短路时，就会造成无图象。Q301损坏后，如果手头没有合适的管子可换，可将Q301焊下，用一般塑料软线把C301正极和C304负极连接起来，也能收看，但对比度较弱。当4.43MHz吸收器CP301损坏使输入端短路时，也会造成无图象，可用示波器测量B7点和CP301的上端，如果只有B7点有彩色全电视信号，证明CP301已损坏，可将它拆下不用。当亮度失控时应检查Q304是否损坏，C309、R320是否开路，R321辅助亮度电位器是否损坏或失调等。

在彩色电视机中，由于亮度信号和色度信号所占的频带宽度不同，通过各自通道到达显象管的时间也不同。色度信号所需要的时间长，亮度信号所需要的时间短。这样使彩色图象与亮度图象不能吻合。为了解决这个矛盾，在亮度通道中加有延时线，延迟时间约64μs。当延时线DL301内部短路时，就会造成彩色图象与亮度图象不配准。换一个新的延时线即可。
