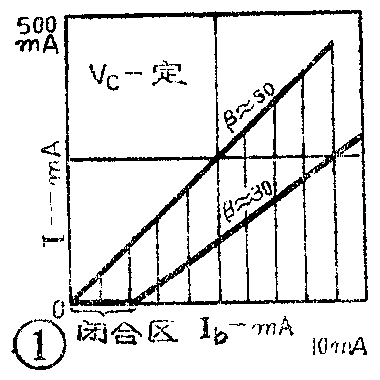

晶体管高传真扩音机的末级一般都采用互补或准互补推挽输出电路。为了减小交越失真，晶体管必须工作在甲乙类并且接近于乙类的状态，也就是说，无信号时管子不是完全截止，而是应有一个较小的静态电流。当信号一来到时，即使是较小的信号也要求管子马上进入放大区，对信号实现放大作用。这样对功放晶体管的β值就提出了一定要求，一般应在60～100之间。图1为末级功率管的I\(_{c}\)～Ib特性，可以看出，当管子的β≈50时，I\(_{c}\)～Ib特性还较好，即使I\(_{b}\)较小，管子也能导通，对应有一个Ic；当β≈30时，情况就不同了。可以看出，当信号电流I\(_{b}\)较小时，Ic有一段近似为零，即小信号时管子不导通，这样势必就要产生失真了。
为了消除这种失真，必须设法提高激励功率，并使它的起始推动电流在小信号一来到时就比较大。因此有的线路在激励级采用了β和功率都比较大的管子，如3DD100A、3CA1D、CD10B等，加上还要求配对使用，所以在业余制作时显得不太经济。
目前在业余制作活动中，低β值（如仅20～30倍）的大功率晶体管较便宜，数量也较多，怎样合理使用这些管子呢？下面向读者介绍一个“重叠式二次复合电路”。
重叠式二次复合电路原理

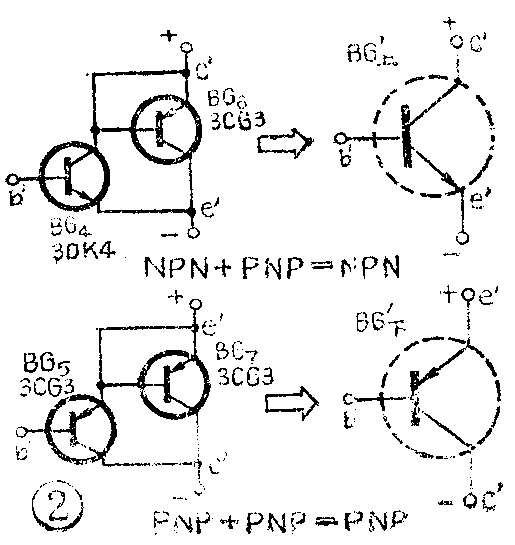

复合电路的原理见图2。其特点是激励级没有采用价格较贵的高β大功率晶体管，而是采用了两只低β的中功率晶体管复合起来来代用。由于复合管的电流放大倍数近似等于两管电流放大倍数的乘积，所以它既能输出较大的推动电流（即获得较大的推动功率），对于小信号也有较大的放大倍数，因此这时末级的功放管能使用低β值的大功率管。末级的具体电路见图3。

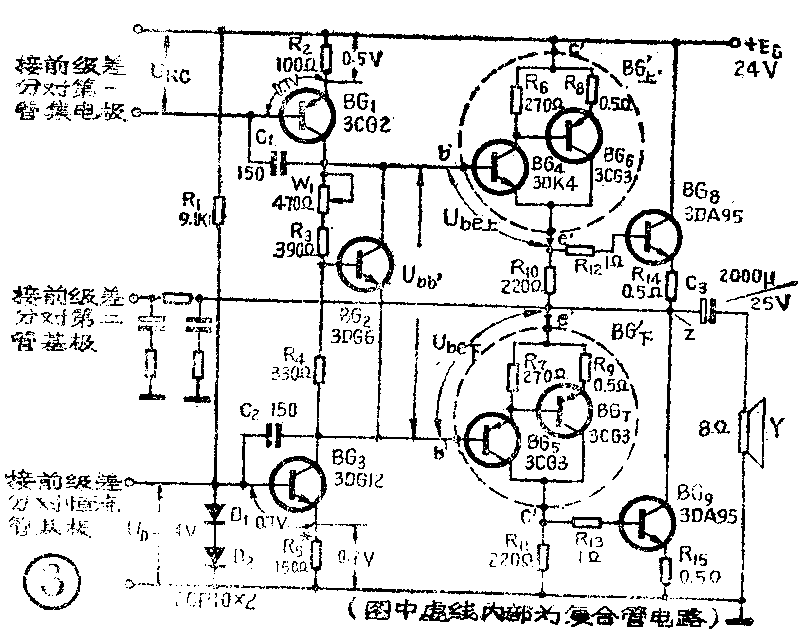

图3中，激励管采用一只NPN管（BG\(_{4}\)）和一只PNP管（BG6）进行复合，等效得到一只NPN型的管子（BG＇上）。这只NPN管再和一只NPN型的大功率管BG\(_{8}\)复合，最后得到一只相当于NPN型的推挽输出管，担负起信号正半周的放大任务；倒相激励管采用一只PNP管（BG5）和另一只PNP管（BG\(_{7}\)）复合，得到一只相当于PNP型的管子BG＇下。这只PNP管再和一只NPN大功率管BG9复合，最后得到一只相当于PNP型的推挽输出管，担负起信号负半周的放大任务。这就是所谓的“重叠式二次复合”。
图3中的R\(_{6}\)、R7是为了减小复合管的穿透电流而设置的分流电阻，R\(_{8}\)、R9是为了提高复合管工作稳定性而设置的负反馈电阻。这两个电阻的设置要降低一部分复合管的电流放大系数。总的电流放大系数为β\(_{上}\)≈β4·β\(_{6}\)·β8；β\(_{下}\)≈β5·β\(_{7}\)·β9。
激励级复合管的偏置电路
在OTL或OCL电路中，为了获得上下对称的输出波形，除了要求上、下复合管的特性尽量对称外，还要求上、下复合管的直流工作状态应尽量一致，这就要求偏置电路的设计应合理。
偏置电路的任务是给上、下复合管提供一个合适的静态偏置电压，使其有一个合适的静态工作电流，当信号一来到时管子马上进入放大状态，以克服交越失真。对于OTL电路来说，这个偏置电压还能使上、下复合管的直流状态完全对称，以此来取得1／2E\(_{C}\)的中点电压。这部分电路由图3中的BG2恒压源和BG\(_{3}\)恒流源组成，它们又都是BG1的集电极负载。BG\(_{1}\)起电压放大作用，工作于甲类状态。
上、下复合管的基极偏置电压U\(_{bb}\)＇可参考图3求出：即Ubb＇＝U\(_{be上}\)+UR10+U\(_{be下}\)≈Ube上+U\(_{be8}\)＋Ube下（忽略R\(_{12}\)、R14上的电压降)。又因为U\(_{be上}\)=Ube4，U\(_{be下}\)=Ube5＋U\(_{R7}\)≈Ube5＋U\(_{be7}\)（忽略R9上的压降），将其代入上式，并将所有硅管的U\(_{be}\)均按0.65伏计算，则Ubb＇≈U\(_{be上}\)+Ube8＋U\(_{be下}\)≈Ube4＋U\(_{be8}\)＋Ube5＋U\(_{be7}\)≈0.65×4≈2.6伏。因为温度每升高产1℃时，硅管或锗管的Ube均增加2毫伏左右，则U\(_{bb}\)＇为上述四管Ube增量之和，约为8毫伏。从图3又可以看出，U\(_{bb}\)＇又是恒压源BG2的U\(_{ce2}\)，当温度每升高1℃时，Ube2也要增加2毫伏，而U\(_{be2}\)增加会使Uce2下降。如果能使U\(_{be2}\)每增加2毫伏，Uce2就下降8毫伏，即满足U\(_{be2}\)／Uce2=1／4，就会正好补偿前面讲到的U\(_{bb}\)＇的增量。
我们知道，U\(_{ce2}\)又等于Ic1在W\(_{1}\)、R3、R\(_{4}\)串联电路两端的压降，即Uce2=U\(_{w1}\)＋UR3＋U\(_{R4}\)，而Ube2又等于U\(_{R4}\)，所以Ube2/U\(_{ce2}\)=UR4/(U\(_{w1}\)+UR3+U\(_{R4}\)）。显然，如果令R4/（W\(_{1}\)+R3+R\(_{4}\)）=1／4，就会满足Ube2/U\(_{ce2}\)＝1／4，就能达到对Ubb＇的温度补偿。
调整这部分偏置电路时，应注意同时满足下面两项要求：①通过调整上、下偏置电阻的比值，即调整U\(_{be2}\)值来获得所需要的Ubb＇值。此时只要U\(_{be2}\)固定不变，Ubb＇也就固定不变（恒压）。因为U\(_{be2}\)是Ic1通过R\(_{4}\)／（W1＋R\(_{3}\)+R4）分压取得的，BG\(_{3}\)是BG1的恒流源，I\(_{c1}\)≈Ie3≈\(\frac{U}{_{D}}\)-Ube3R\(_{5}\)≈1.4-0.7;150≈5毫安，基本不变，所以R4／（W\(_{1}\)3+R\(_{4}\)）调好后，Ube2也不会再改变。由于BG\(_{2}\)恒压源的动态电阻很小，只有几十欧姆，流过BG2的电流大小对其恒压值没有影响，又保证了在交流状态下上、下复合管的基极电压的基本相等，则输出交流信号也会基本对称；②应使上、下偏置电阻的比值符合一定的比例关系，以满足温度补偿的需要。
实践证明，BG\(_{5}\)用锗管3AX31D代替，电路也能正常工作。这时Ubb＇≈U\(_{be4}\)＋Ube8＋U\(_{be5}\)＋Ubes≈0.65＋0.65＋0.12＋0.65＝2.1伏，U\(_{be2}\)／Uce2=0.65／2.1≈1／3，只要调整R\(_{4}\)／（W1+R\(_{3}\)+R4）的比值来满足这两个条件，就会得到满意的效果。
制作、调整注意事项

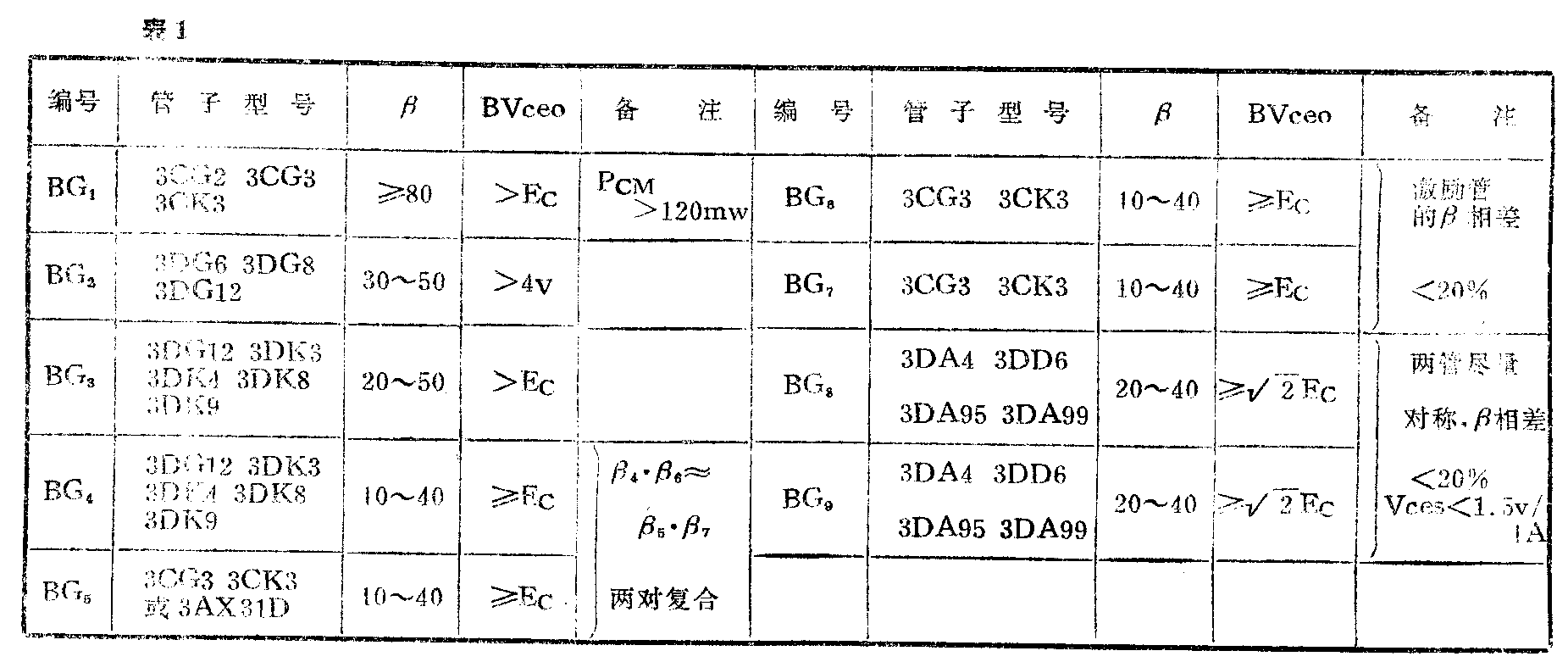

本电路对管子的各项要求见表1。对用于复合配对的管子，除了对β值有一个基本要求外，其U\(_{ce5}\)也不能相差太大。最后上、下复合管总的β值要求基本相等，即β4·β\(_{6}\)·β8≈β\(_{5}\)·β7·β\(_{9}\)。
对其它元件没有什么特殊要求。1欧以下的小阻值电阻可用φ0.18mm的锰铜电阻丝（这种电阻丝每三米长的电阻有17欧）在废电阻骨架上绕制。R\(_{1}\)011、R\(_{14}\)、R15要选用功率大于1/2瓦的电阻。R\(_{14}\)、R15可采用多股锰铜丝并绕。另外，R\(_{6}\)和R7、R\(_{1}\)0和R11的阻值应尽量一致。
装配对，先安装BG\(_{1}\)～BG3、R\(_{2}\)～R5、W\(_{1}\)、C1、C\(_{2}\)。调整R5使I\(_{C1}\)≈4.7～5毫安。这时电流表必须串接在BG1的集电极回路，不能串接在发射极回路。否则由于表头内阻上存在电压降将使U\(_{be1}\)减小，甚至导致BG1不导通。BG\(_{1}\)如果不导通，除上述原因外，另一个原因则可能是URC太小。这是因为U\(_{be1}\)=URC- U\(_{R2}\)，而UR2＝I\(_{c1}\)·R2＝5毫安×100欧=0.5伏是恒定的。当U\(_{RC}\)太小时，同样会导致Ube1变小。实践证明，U\(_{be1}\)必须调得足够大，即在断开BG1的基极测量U\(_{RC}\)时，URC≥l．25～1.35伏才能保证BG\(_{1}\)充分导通。
BG\(_{1}\)导通后，Uce1约在几伏的范围以内；BG\(_{1}\)如果没有导通，Uce1接近于E\(_{c}\)，而Uce2、U\(_{ce3}\)均等于零。此时Ic1也等于零。当I\(_{c1}\)正常以后，再调整W1，即可获得所需要的U\(_{bb}\)＇值。当BG5采用3CG3管时，调W\(_{1}\)使Ubb＇≈2.4～2.6伏，并使R\(_{4}\)／（W1＋R\(_{3}\)＋R4）≈1／4；当BG\(_{5}\)采用3AX31D时，可调W1使U＇\(_{bb}\)≈1.9～2.1伏，并使R4／（W\(_{1}\)+R3+R\(_{4}\)）≈1/3即可。
W\(_{1}\)可采用0.25W、470ΩWJ型矩形微调金属膜电位器，直接焊在线路板上。或者先用外接电位器调好后再换上同数值的固定电阻。
调整时应注意BG\(_{2}\)的上偏电阻W1和R\(_{3}\)不要开路，否则BG2将截止。此时一方面会造成U\(_{b4}\)升高有可能烧毁上复合管。另一方面，由于上复合管c＇－e＇之间接近于短路状态，使中点电位升高，将会造成下复合管Ube下大大增加，这就势必要烧毁下复合管了。
I\(_{c1}\)及Ubb＇基本正常后，安装好BG\(_{4}\)～BG7、R\(_{6}\)～ R11，然后通电。测量R\(_{1}\)0、R11上压降U\(_{R1}\)0、UR11，如果U\(_{R1}\)0≈UR11≤ 0.65伏，说明上、下激励管已基本对称。最后安装BG\(_{8}\)、BG9、R\(_{12}\)～R15，在BG\(_{8}\)、BG9集电极回路中串入电流表，细调W\(_{1}\)，使ICQ8≈I\(_{CQ9}\)≈10～20毫安。为了符合对R4/W\(_{1}\)+R3+R\(_{4}\)配比的需要，最后可以用电仪器再细调一下R4的数值。此时如果I\(_{CQ8}\)和ICQ9从小到大变化始终相等，说明复合管基本对称，换上同数值的固定电阻以代替外接电位器即可。
有的大功率管性能不稳定，I\(_{CQ8}\)、ICQ9在通电一段时间后可能又有变化，要反复调整，直至稳定为止。（高鑫秋）
