这一台两管收音机具有电路简单、灵敏度高、调试容易等特点，很适合初学者试装。
工作原理

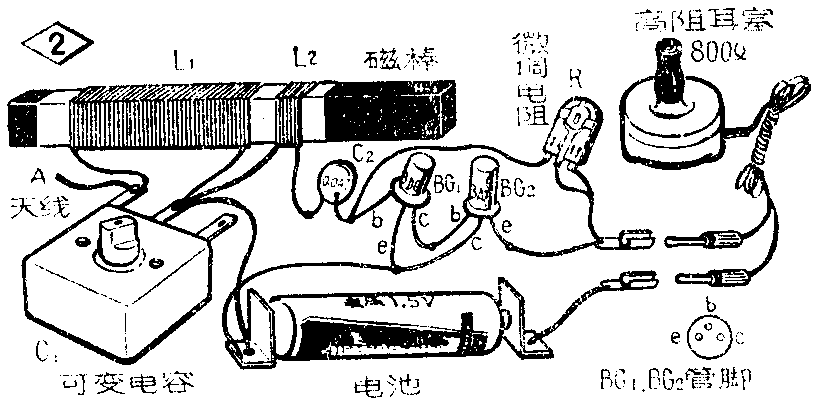

图1是此收音机的电路图，为便于初学者认识元器件的符号，我们画出了对应的实物接线图，见图2。此电路的特点是晶体管BG\(_{1}\)与BG2组成复合管，由于复合管的电流放大倍数是两管的两个放大倍数的乘积，所以复合管的电流放大倍数很大，从而使本机有较高的灵敏度。另外此电路中的偏流电阻R的阻值选得较大，复合管的工作点较低，使复合管同时具有检波和放大两种功能。
电路中L\(_{1}\)、C1组成调谐回路，用来选择电台。选好的电台信号经磁棒天线由L\(_{1}\)感应到L2线圈，再通过耦合电容C\(_{2}\)加到复合管上进行检波和放大，放大后的音频信号送到耳机发出声音。
元件选择
晶体管BG\(_{1}\)选用3DG6晶体管，BG2选用3AX31晶体管，β值在50左右就可以了。
偏流电阻R可采用200千欧微调电阻。C\(_{2}\)为瓷片电容。磁性天线可采用100毫米长的扁磁棒，在上面用φ0.07×7的多股丝包线绕制，L1绕70圈，L\(_{2}\)同方向绕10圈。C1可采用双连可变电容器，只用其中一连，C\(_{1}\)也可用单连可变电容器。耳塞机应选用800欧或1500欧姆的高阻抗耳塞。电源选用一节五号电池。此收音机不装电源开关，因为拔去耳机后，电源就自动被切断。
在信号较强的城市地区，不用外接天线，就可用耳机正常收听。使用时，只需要调节可变电阻R使声音最响、最清晰即可，此时整机电流约0.25～0.5毫安（如有万用表，可用它的电流档串接在耳塞和电池之间测量）。在离电台较远的弱信号地区，可在可变电容器的定片上接1米左右的拖线作为天线。
如果所在地区电台信号较强，可把磁棒缩短到55毫米，这样整机体积可缩小到与火柴盒差不多大小，使用起来就更为方便。(陈有卿)
