有些TTL与非门集成电路的次品，在它的封装外壳上往往不标型号，这样无法通过查手册、资料来了解管脚排列，给使用者带来一定困难，这里以较常见的扁平陶瓷外壳14脚的某种与非门集成电路为例，介绍用万用表辨别其管脚的方法。

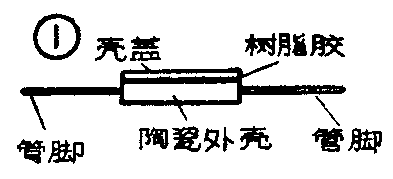

第一步，辨认正反面；集成电路块外壳盖有型号的一面是正面。无型号印章时，可以从侧面辨认，将有壳盖一面向上放置（如图1所示），向上的那面为正面。
第二步，辨认电源脚：国产TTL集成电路块中，电源脚的位置只有两种安排，一种是将“电源”安排在左上角最边上一个脚上，“地线”在右下角最边上一个脚上，见图2a。新型号产品都按这个规定设计，并按逆时针方式标注脚码。另一种安排方式仅见于早期产品中，是把“电源”安排在上边正中间一条管脚上，“地接”安排在下边正中间一条管脚上（见图2b），按照逆时针方式标注脚码（个别工厂的产品按顺时针方式标注脚码）。

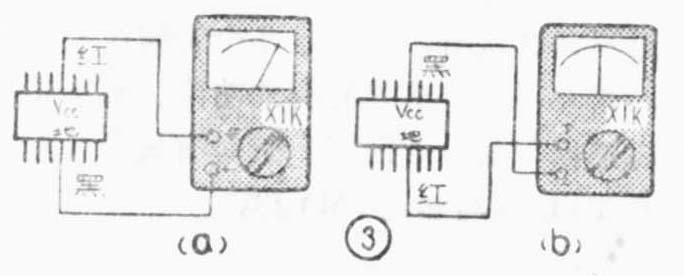

TTL集成电路电源脚与地脚间的电阻有一定的阻值：按图3a所示电路测出电阻为几K；而按图3b所示电路测出电阻为十几K。如果用万用表电阻×1K档测量中间两个管脚的电阻，如阻值不符合上述情况，可改测边上对角的两个管脚。在不能断定被测集成电路安排方式时，这样的测量要反复进行几次。找到符合阻值要求的两个管脚后，以测出电阻值较大那次为准，万用表黑表笔所接管脚是电源正极；红表笔所接的管脚为地线。将有电源管脚那排管脚向上放置，随后在纸上画出所有管脚并标上序号。
有些产品在电源脚上点有色漆，辨认更为方便。
第三步：辨认输入端：如图4所示电路连接，将集成电路接上电源。通常TTL集成电路电源电压为5伏，允许偏差10％，把万用表拨到直流5mA档，将黑表笔接地，用红表笔依次与各管脚连接。每当触及与非门输入端时，电流表上会有读数，这个电流叫做输入端短路电流，正常时在1～2毫安之间。在所绘图形的输入端管脚旁做上记号。
第四步：辨认输出端：仍如图4在集成块的电源脚接上5伏电压，用万用表拨到直流电压10伏档，黑表笔接地，红表笔依次与输入端以外的几个管脚相碰，凡在电压表上有0.2～0.4伏电压指示，即与红表笔连接的那个脚为输出端。一个集成块可能装有1～4个与非门电路，所以输出端也可能有1～4个。在所绘图形的输出端的管脚上做上记号。
第五步：找出同一个与非门的输入、输出端。
被测集成块上电源脚接5伏，地线脚与黑表笔连接。万用表红表笔与某一输出端相连，然后用一段导线逐个将已测出的输入端与地短路（见图5所示），若短路时电压表指示数大于2.7伏，那么这一对输出、输入端是属于同一与非门。每一个输出端可以有1～8个输入端，要将它们一一找出，记录下来编为一组，然后换另一个输出端，再从剩下的管脚中找与之对应者。
第六步：辨认空脚和剔除坏脚：若某些管脚在任何测量中都无反映，可以判定为空脚或是内部引线折断。

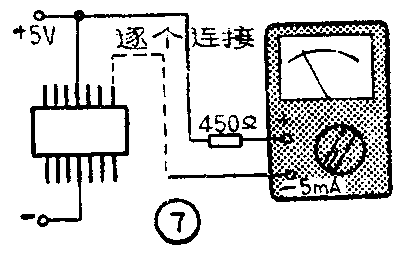

通过以上测量已可判别TTL与非门集成块的各个管脚的功能，从而可以画出管脚接线逻辑图。但为使用可靠起见，还须将各输入端依次用万用表测试漏电流。测试方法同图7。万用表仍用5mA档，但黑表笔接各输入端，红表笔串一个450Ω电阻接电源。良好的输入脚万用表表头微动或不动，坏的则“打表”或超过数毫安，使用时应剪除。

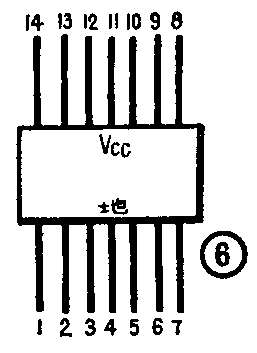

下面举例说明。例如购得某种TTL与非门集成电路块，按图3b电路连接时量得中间上、下一对管脚间电阻是13KΩ；按图3a电路连接时显得电阻是5KΩ，从而断定它的管脚次序和电源脚位置如图6所示。接着如图4所示连接电路，用红表笔触及1、2、8、9、10、12、14等脚时，万用表读数在1～2毫安范围内，这些管脚是正常输入端。没有读数的管脚可能是输出端，也可能是损坏的输入端或空脚。同时发现6、7、13脚的电流在3毫安以上，留待进一步测试决定。根据上述辨认输出端的方法，测得3脚与5脚对地电压为0.4伏，估计是输出脚。将万用表红表笔接3脚，“电源”与“地”脚如图5所示连接，将管脚1、2、12、14与地短路时，电压表指示达4伏；将万用表红表笔接5脚，将管脚8、9、10与“地”短路时，5脚电压升到3.7伏。则它们分别属于两个与非门电路，而且能正常工作。
将6、7、13脚与“地”短路时，输出端反应较小，电压甚至不到2伏特，判定这几个管脚性能不良，可以剪掉，这并不影响其他管脚的功能。画出这种集成电路管脚逻辑图如图8所示。查对有关资料可判定它的型号是TTL双与非门7MY23。(李甬)
