本刊1981年第7期“两地控制开关的逻辑设计”一文中提到,可以运用设计两地控制开关电路的方法,设计多地控制电路。我们发现,这个方法虽然可靠,但是随着控制地点的增加,电路将变得非常复杂,从而失去实用价值。本文打算改用分析控制规律的办法,对多地控制电路重新进行设计,供大家参考。

图1
图1 🔍原图 (769×497)

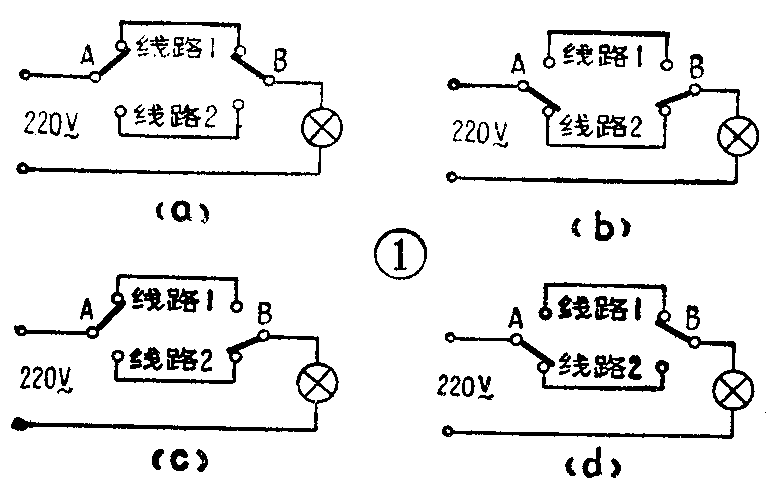

由图1所示的两地控制开关电路可知:第一,开关A和B之间有两条线路1和2,将开关A(或B)扳动一次,它便断开一条线路,而与另一条线路相接;第二,只有当A和B两个开关同时扳向同一条线路时,电路才会接通(见图1a、b);第三,开关A和B分别扳向不同的线路时,电路便断开(见图1c、d)。由此可见,开关A和B都能单独地、任意地控制电路的通和断。

图2
图2 🔍原图 (781×273)
图3
图3 🔍原图 (1049×255)

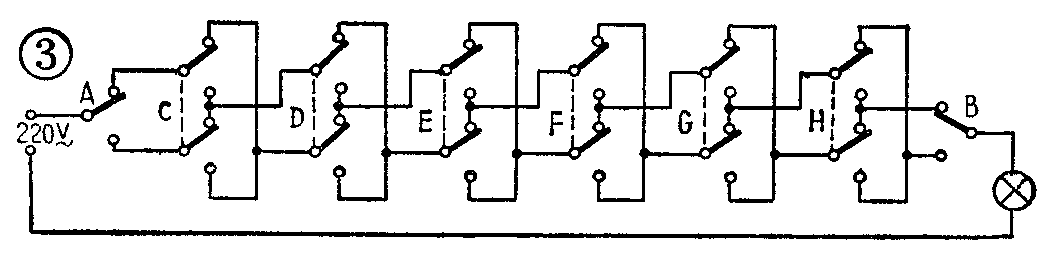

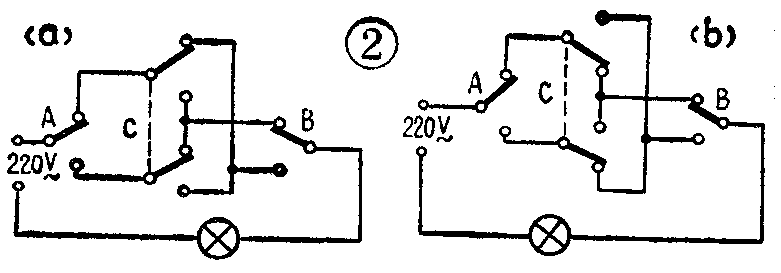

显然,除了开关A和B能控制电路的通、断以外,我们还可以在两条线路上想办法。图2是在两条线路1和2的中途任何一点上又插入了一只双刀双掷开关C,通过开关C的转换,改变线路1和2的走向,从而也能达到控制电路通断的目的,同时并不影响开关A、B的控制功能。例如,开关A、B、C处于图2a的状态时,线路是断开的,这时无论扳动哪一个开关(A、B或C),都能使线路接通,而开关A、B、C处于图2b的状态时,线路是导通的,这时无论扳动哪一个开关,都能使线路断开。由此可见,三个开关都能独立地、任意地控制电路的通断,这就构成了三地控制开关电路。根据上述原则,我们还可以在开关A和B之间的线路1和2之中,插入更多的换向开关,从而实现多地点开关控制。图3便是一个八地点开关控制电路。(春荣)
