我们在检修捷克《TRANSISTOR》24英寸黑白电视机电源部分时，用单结管BT33（或BT35）代替双向二极管KR206，实践证明，效果良好。

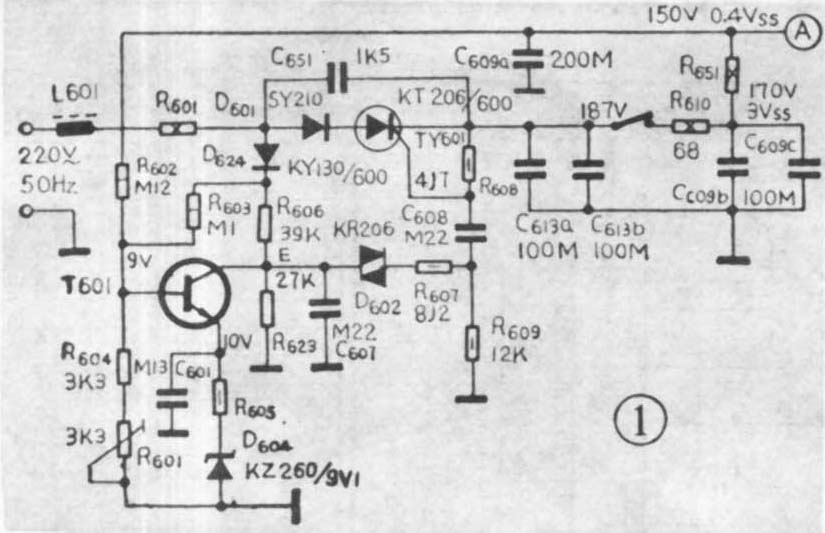

该机行扫描部分采用无电源变压器式可控硅开关型稳压电源，如图1所示。在可控硅触发控制电路中，用了一只双向二极管KR206。双向二极管实际上是一种硅五层二端交流开关元件，也叫硅对称开关，其物理结构如图2所示。它共有四个PN结，为n-p-n-p-n五层，具有正反向基本相同的开关特性，如图3所示。当管子上所加正向电压达到转折电压U\(_{BO}\)时，管子便由截止状态突然导通，电流剧增，管压降很小。本电路就是利用它的转折特性来获得触发脉冲的。
在图1电路中，当接上电源时，220V（50Hz）交流电，经过R601加到二极管D624，进行半波整流。然后通过R606向C607充电，使E点电压按指数规律逐渐上升。由于双向二极管具有负阻特性（即电压上升而流过的电流却很小，相当于一个断开的开关），所以不能立即导通。当E点电压继续上升至转折电压UBO时，双向二极管突然导通（相当于开关接通），这时，C607两端的电压通过双向二极管KR206、电阻R607、R609进行放电，于是在R609上产生一个脉冲电压，然后通过C608加到可控硅TY601的控制极上，使之触发导通。这时交流电的正半周，通过整流二极管D601和可控硅TY601，并经C613、C609和R610、R651组成的两节π型滤波器滤波，向负载供电。当交流电的正半周结束时，可控硅TY601便自行截止。同时E点电压也随D624的截止而降低到双向二极管D602维持导通的电压以下，使D602也截止。直到下一个正半周来到时，电路又重复上述过程。这样就使负载连续获得供电。
此稳压电源输出电压的高低，与可控硅的导通角有关。为了稳定输出电压，使之不受电网电压波动及负载电流大小的影响。所以可控硅的导通角的大小，必须能够自动调整才行。在图1中，稳压二极管D604提供了参考基准电压，三极管T601是比较放大管。稳压电源的输出电压、基准电压分别加在T601的基极和发射极上。当电网电压降低或负载电流加大使输出电压降低时，A点电压通过电阻R602、R604、电位器P601及R603等组成的分压器，使T601基极电位下降。由于比较放大管T601的发射极通过R605接到稳压管D604上，所以发射极的电位基本不变。因此，当T601的基极电位下降时，就使基极、发射极之间的电压减小，于是放大管的I\(_{C}\)减小，UC上升。结果使C607的充电速度加快，使D602的导通时间提前。这样可控硅TY601的导通角就增大，使输出电压回升，恢复到原来的数值。同样道理，当电网电压升高或负载电流减小时，经过上述稳压过程，也可使A点电压下降。所以输出电压能够保持稳定。

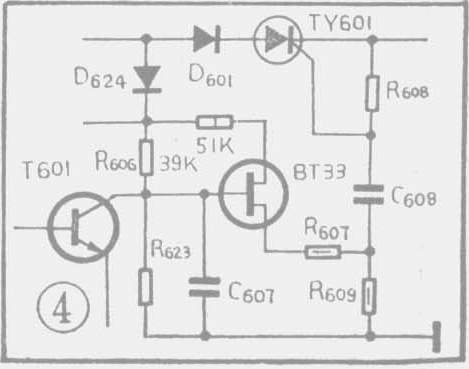

检修中，如果发现双向二极管KR206损坏，使行扫描电路不能工作，而又没有双向二极管更换时，可用单结晶体管BT33（或BT35）进行代换。因为单结管也是一种具有负阻特性的半导体器件，所以也具有产生触发脉冲的功能。只要恰当地接入电路，就可代替双向二极管的作用。具体改接方法如图4所示。对单结管分压比的要求并不严，一般在0.4～0.8之间都可以用。
调整时，先将A点与行扫描电路部分断开，然后在A点接一只220V、60W的灯泡作为假负载。调整电位器P601，使A点电压为150V。如果将P601调到最大阻值时，输出电压仍然偏低，可适当减小电阻R606的阻值（例如减小到33k左右），这样就可使输出电压上升。反之，可加大R606的阻值，调整P601使输出电压为150V。最后去掉假负载，接上行扫描电路，再检查一下A点电压，若不是150V，可微调一下电位器P601，使之满足要求。（蔡星轩）
